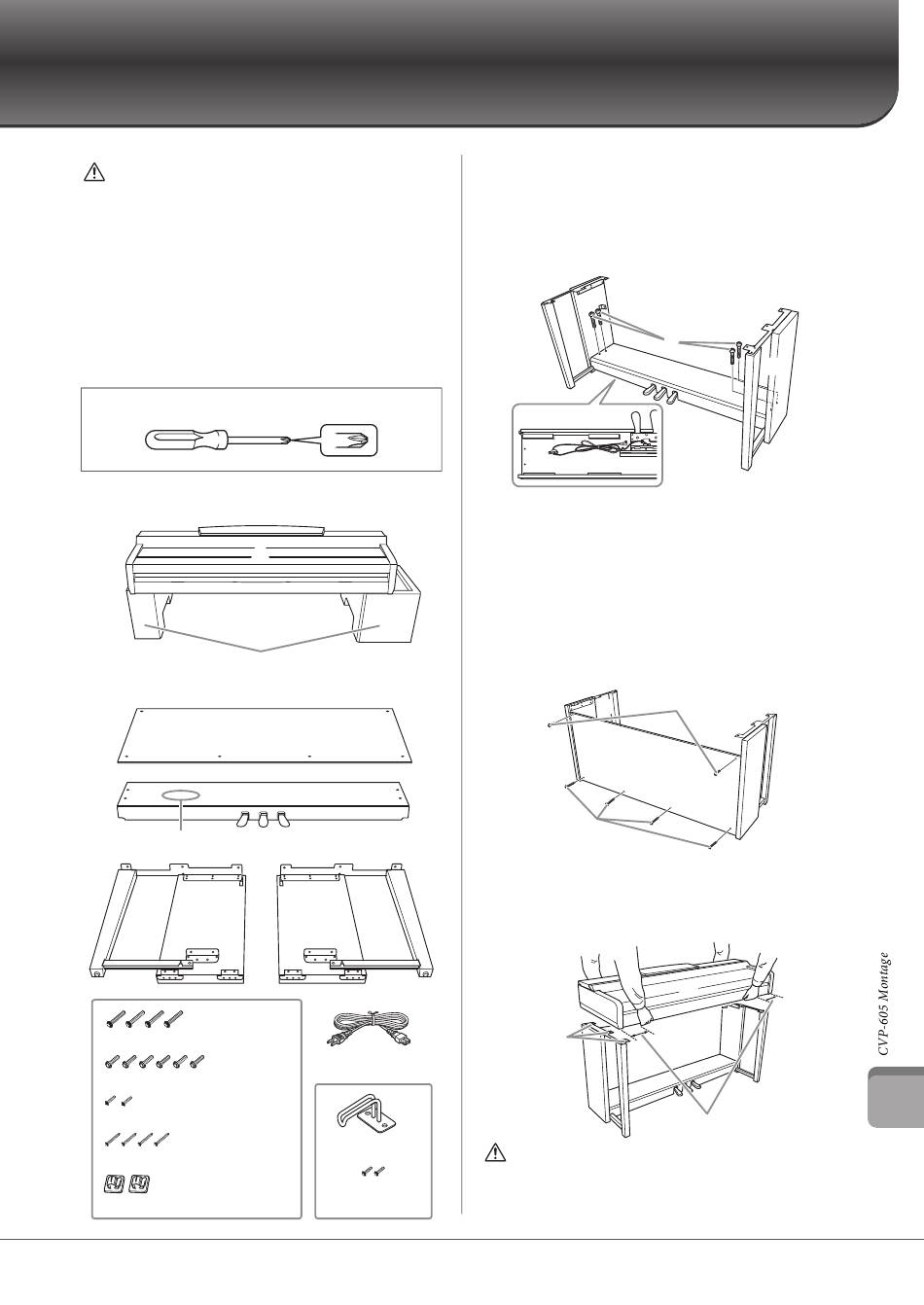

CVP-605 Montage
VOORZICHTIG
• Monteer het instrument op een harde vlakke vloer met voldoende
ruimte.
• Let erop dat u geen onderdelen door elkaar haalt en plaats alle
onderdelen in de juiste richting. Houd bij de montage van het
instrument de onderstaande volgorde aan.
• De montage moet door minstens twee personen worden uitgevoerd.
• Gebruik alleen de meegeleverde schroeven van de gespecificeerde
grootte. Gebruik geen andere schroeven. Gebruik van onjuiste
schroeven kan schade of defecten aan het product tot gevolg
hebben.
• Zorg dat alle schroeven zijn aangedraaid als de montage is voltooid.
• Voer voor demontage van het instrument de montagestappen
in omgekeerde volgorde uit.
Houd een kruiskopschroevendraaier (+) van de juiste grootte gereed.
Pak alle delen van het pakket uit en controleer of alle
onderdelen aanwezig zijn.
A
Plaats om schade aan de luidsprekerkast aan de onderkant van eenheid
A te voorkomen, eenheid A op de piepschuimen beschermblokken.
Zorg ook dat de blokken de luidsprekerkast niet raken.
B
C
Bevat hier de opgerolde pedaalkabel.
D
4 lange schroeven van 6 x 20 mm
6 korte schroeven van 6 x 16 mm
2 dunne schroeven van 4 x 12 mm
4 zelftappende schroeven van 4 x 20 mm
2 kabelhouders
E
Netsnoer
Ophangbeugel voor
de hoofdtelefoon
4 x 10 mm
dunne schroeven (2)
1
Bevestig D en E aan C.
1 Haal het opgerolde pedaalsnoer los en leg dit uit.
U heeft het kunststof bindbandje later nodig in stap 5.
2 Bevestig D en E aan C door vier lange schroeven (6 x 20 mm)
vast te draaien.
D
1
2
Bevestig B aan de bovenstaande montage.
1 Lijn de schroefgaten aan de bovenkant van B uit met de
klampgaten op D en E en bevestig vervolgens de bovenhoeken
van B aan D en E door twee dunne schroeven (4 x 12 mm)
met de hand vast te draaien.
2 Bevestig de onderkant van B met vier zelftappende schroeven
(4 x 20 mm).
3 Draai de schroeven die in stap 2 zijn bevestigd in de bovenzijde
van B goed vast -
1
.
E
B
2
3
Monteer A op de bovenstaande montage.
Zorg ervoor dat u uw handen minstens 15 cm van de
einden van het hoofdgedeelte afhoudt, als u dit op zijn
plaats brengt.
Lijn de schroef-
openingen uit.
VOORZICHTIG
• Let goed op dat u het hoofdgedeelte niet laat vallen en dat
uw vingers niet bekneld raken.
• Houd het hoofdgedeelte alleen vast op de plaats die wordt
aangegeven.
CVP-609/605 Gebruikershandleiding
2
E
C
1 3
D
A
15 cm of dieper
