Verbindingen
Connectoren
LET OP
Zet alle componenten uit voordat u de F11/F01 aansluit op elektronische componenten. Zet alle volumeniveaus op
het minimum (0) voordat u componenten aan- of uitzet. Anders zou een elektrische schok of beschadiging van de
componenten kunnen plaatsvinden.
1
AUX OUT[L/L+R][R]-aansluitingen
U kunt deze aansluitingen op een stereo-installatie aansluiten om de F11/F01
te versterken, of op een cassetterecorder om uw spel mee op te nemen.

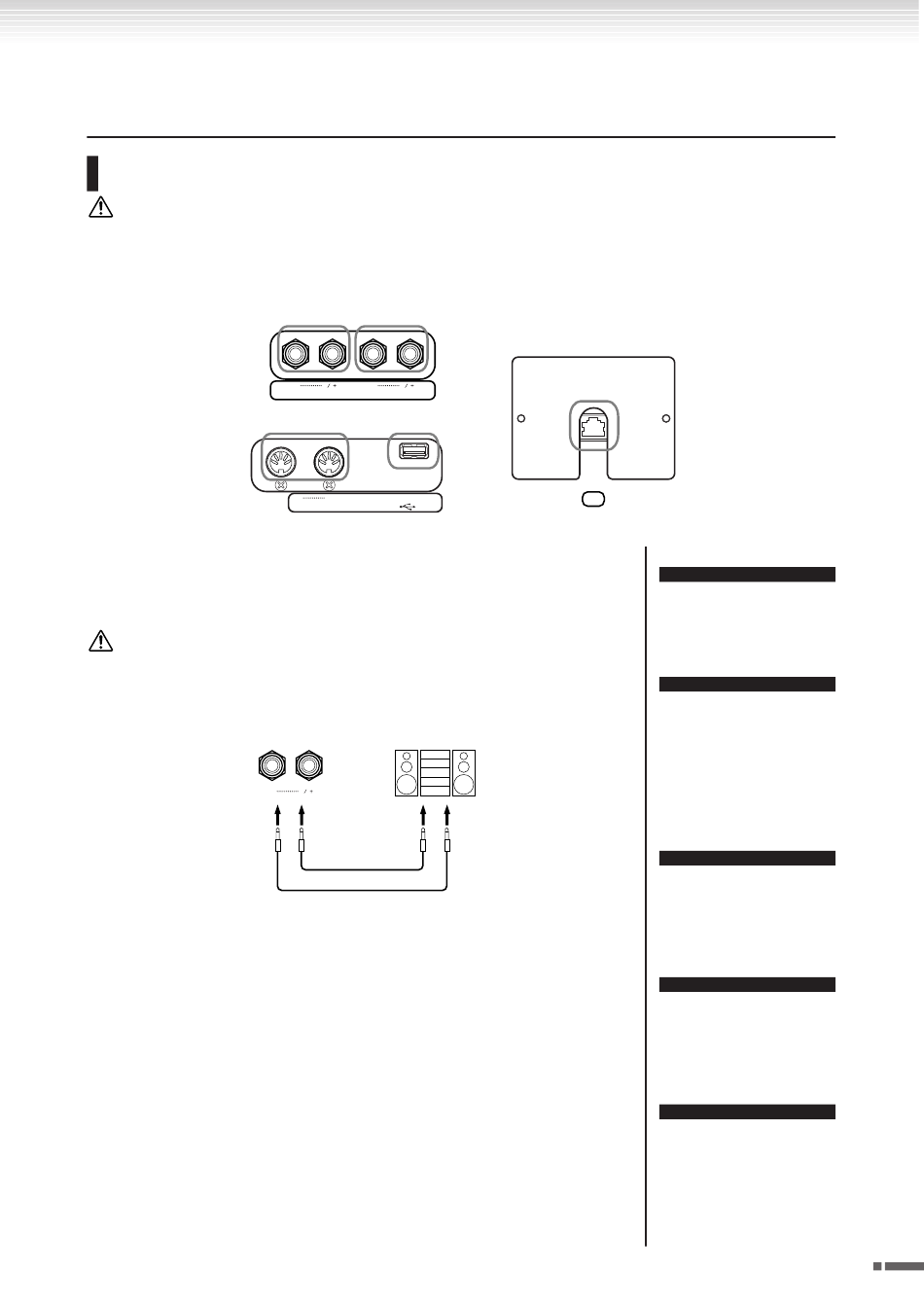

Zie het schema hieronder en gebruik audiokabels om de verbindingen tot stand
te brengen.
LET OP
Als de AUX OUT-aansluitingen van de F11/F01 zijn aangesloten op een externe
geluidsinstallatie, zet u eerst de F11/F01 aan en vervolgens de externe
geluidsinstallatie. Draai deze volgorde om als u de apparatuur uitzet.
Digitale piano
AUX OUT
telefoonstekker
(standaard)
2
AUX IN[L/L+R][R]-aansluitingen
De stereo-uitgangen van een ander instrument kunnen worden aangesloten
op deze aansluitingen, waardoor het geluid van een extern instrument via de
luidsprekers van de F11/F01 kan worden uitgevoerd. Zie het schema hieronder
en gebruik audiokabels om de verbindingen tot stand te brengen.
1
2
R
L L R
R
L L R
AUX OUT
AUX IN
3
4
OUT
IN
TO DEVICE
MIDI
USB
Stereo
R
L L R
AUX OUT
audiokabel
(F11)
5
LAN
AUX IN
telefoonstekker
(standaard)
Verbindingen
OPMERKING
Gebruik audiokabels en -
stekkers zonder impedantie.
OPMERKING
Als het geluid van de AUX OUT-
aansluitingen naar de AUX IN-
aansluitingen wordt geleid,
wordt het binnenkomende
geluid via de luidsprekers van
de F11/F01 uitgevoerd. Het
uitgaande geluid kan te hard
zijn en kan ruis veroorzaken.
OPMERKING
Gebruik alleen de AUX OUT
[L/L+R]-aansluitingen voor het
verbinden met een mono-
apparaat.
OPMERKING
De [VOLUME]-regelinstellingen
van de F11/F01 zijn van invloed
op het ingangssignaal van de
AUX IN-aansluitingen, de
[REVERB]-instelling echter niet.
OPMERKING
Gebruik alleen de AUX IN
[L/L+R]-aansluiting voor het
verbinden met een mono-
apparaat.
Gebruikershandleiding F11/F01
51
