Montage van de pianostandaard
In deze illustraties wordt de F11 weergegeven.
LET OP
• Let erop dat u geen onderdelen door elkaar haalt
en zorg ervoor dat alle onderdelen in de juiste
richting worden geplaatst. Houd bij de montage
de onderstaande volgorde aan.
• De montage moet door ten minste twee personen
worden uitgevoerd.
• Zorg ervoor dat u de juiste maat schroeven
gebruikt, zoals hieronder aangegeven. Gebruik
van verkeerde schroeven kan beschadiging
veroorzaken.
• Zorg ervoor dat u alle schroeven goed vastdraait
bij het voltooien van de montage van elk gedeelte.
• Voor de demontage van de standaard draait u de
onderstaande volgorde om.
Zorg dat u een kruiskopschroevendraaier (+)
bij de hand hebt.

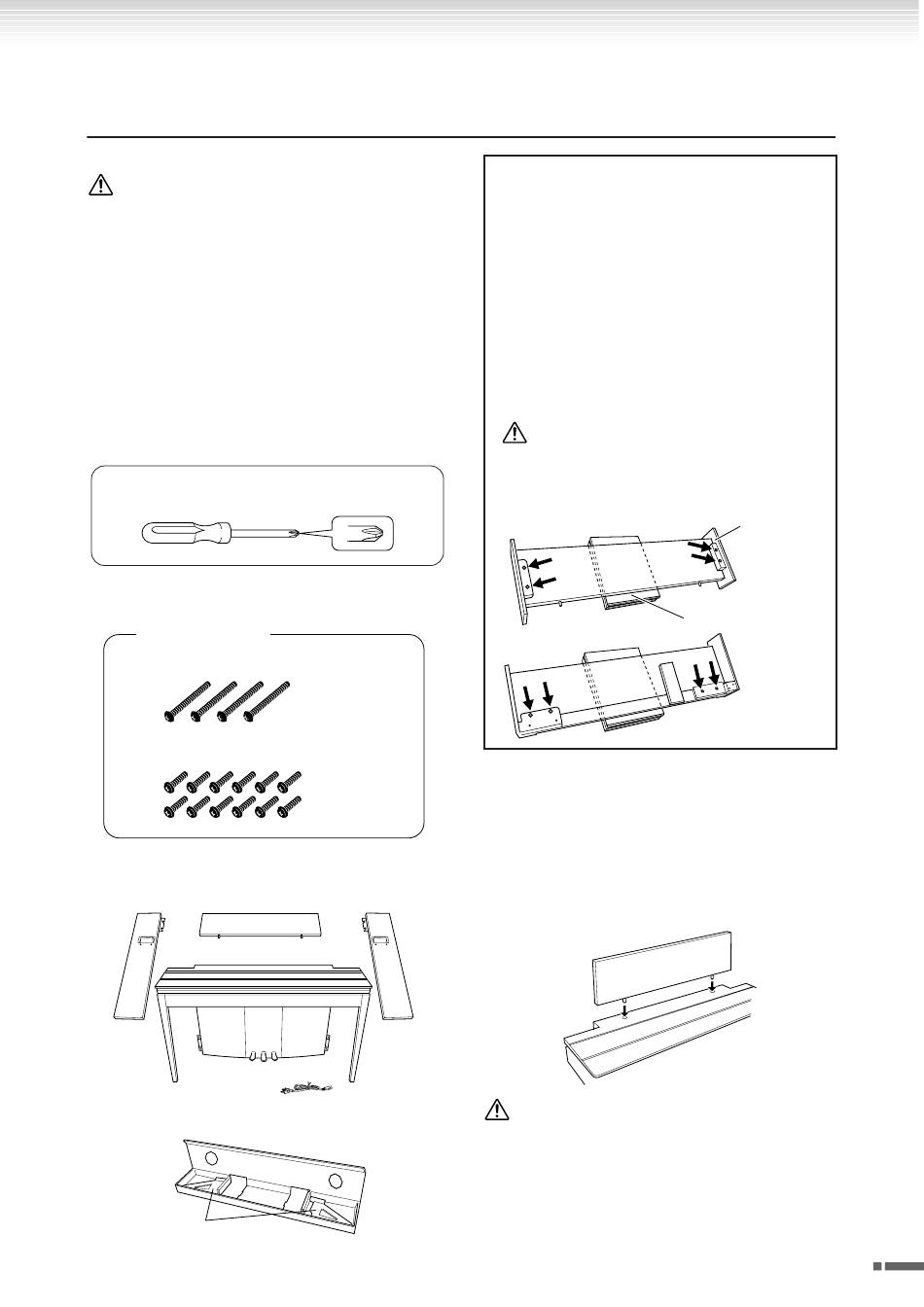

Haal de volgende onderdelen uit de verpakking.
Montageonderdelen
6 × 45 mm lange schroeven × 4 1
6 × 14 mm korte schroeven × 12 2
Achterpaneel
Achterpaneel
(links)
(midden)
Hoofdgedeelte
Netsnoer
Stabilisatoren toetsenbordstandaard: 2 stuks
Inbegrepen bij de verpakkingsblokken.
De achterpanelen voorbereiden
Als de verpakking vanuit de fabriek wordt
verzonden, zijn de achterpanelen met schroeven
bevestigd aan de houten bevestigingsblokken.
Voordat u de achterpanelen in elkaar kunt zetten,
moet u ze eerst verwijderen van de
bevestigingsblokken.
De panelen verwijderen:
Plaats twee verpakkingsblokken (in dezelfde
verpakkingsdoos als de achterpanelen) op elkaar
onder de achterpanelen en verwijder vervolgens de
schroeven, zoals in de illustraties wordt aangegeven.
• Gebruik de schroeven waarmee de
achterpanelen vastzitten niet om het
instrument te monteren.
Achterpaneel (midden)
Achterpanelen (links, rechts)
1
Achterpaneel
(rechts)
LET OP
• Als het achterpaneel (midden) in het
hoofdgedeelte wordt geplaatst, mag u geen druk
uitoefenen op het achterpaneel (midden) vanaf de
voor- of achterkant. Als u dit wel doet, kunnen de
uitstekende delen van het achterpaneel (midden)
beschadigd raken, waardoor dit kan vallen of
beschadigen.
Montage van de pianostandaard
LET OP
Plaats twee verpakkings-
blokken op elkaar.
Voeg het achterpaneel (midden) in.
Plaats het achterpaneel (midden) zodanig dat
de gaten van de voorkant vandaan zijn gericht
(de kant van de toetsen). Plaats vervolgens de
uitstekende delen op het paneel in de gaten
bovenop het instrument, zoals in de illustratie
wordt getoond.
Gebruikershandleiding F11/F01
