DR4018 Schakeldecoder
3.6 Speciale functie CV-programmering voor schakelpanelen
die het programmeerspoor uitschakelen
Sommige schakelpanelen (Uhlenbrock® Basis®, Daisy 2® Startset, Piko® SmartControl® light, enz.) schakelen tijdens het programmeren alleen de voeding naar
het programmeerspoor in. De
continu brandt, is het programmeerspoor uitgeschakeld. Dan is een andere programmeer- of resetprocedure nodig dan gebruikelijk voor de DR4018. Deze
procedure wordt in dit hoofdstuk beschreven.
1.
Nadat is vastgesteld dat de groene LED naast de voedingsaansluiting niet continu brandt, koppelt u de VOEDING en SIGNAAL-aansluitingen van het
programmeerspoor los.
2.

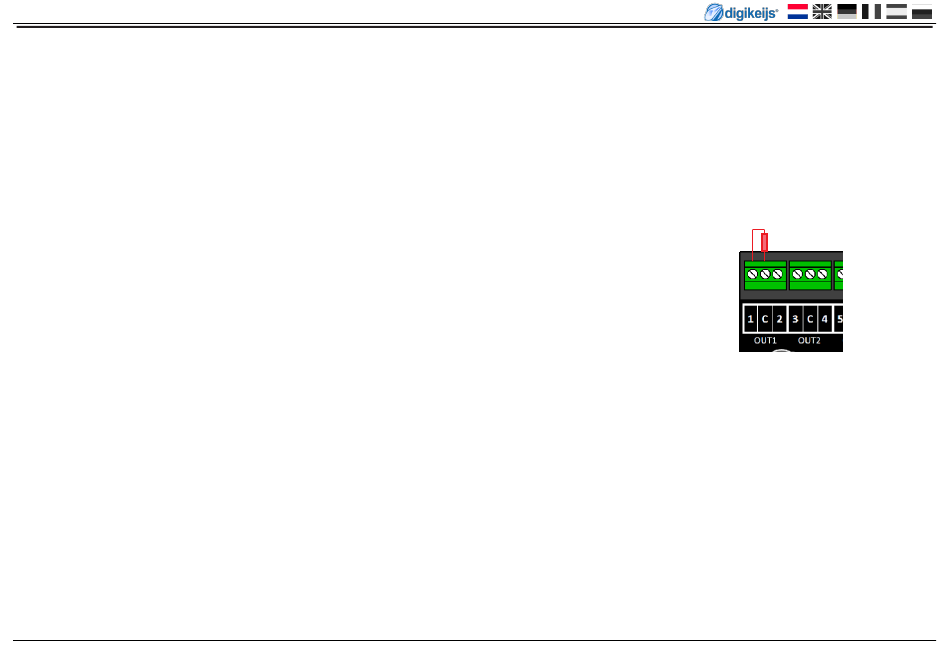

Verbind de weerstand (150-270 Ohm) zoals hiernaast weergegeven met "C" en klem 1 van Out 1.
3.
Verbind de VOEDING en de SIGNAALaansluiting met het hoofspoor van het schakelpaneel.
Nu moet de
groene LED
4.
Druk nu op de programmeerknop van de DR4018.
De rode LED gaat branden om aan te geven dat de DR4018 in de programmeermodus staat.
5.
Koppel vervolgens de VOEDING en de SIGNAALaansluiting los van het hoofdspoor. (Track Out).
6.
Verbind de VOEDING en de SIGNAALaansluiting weer met het programmeerspoor van uw schakelpaneel.
De
groene
en
rode
LEDs gaan nu uit omdat het programmeerspoor niet constant van voeding wordt voorzien.
De programmeermodus van de DR4018 blijft ongewijzigd.
7.
Selecteer de functie CV-programmering via het programmeerspoor in uw centrale, app of handsetcontroller en programmeer de gewenste CV's één voor
één.
(Meer informatie over de programmering van de CV-byte of CV-bit vindt u in de handleiding van uw schakelpaneel)
Nadat u met succes alle gewenste CV's hebt gewijzigd, dient u de programmeermodus van de centrale verlaten voordat u verder gaat met de volgende stap.
8.
Koppel de VOEDING en de SIGNAALaansluiting van het programmeerspoor los.
9.
Verbind de VOEDING en de SIGNAALaansluiting met het hoofdspoor van het schakelpaneel.
Nu lichten de
groene LED
De
rode LED
geeft aan dat de DR4018 nog in de programmeermodus staat.
10.
Druk nu op de programmeerknop van de DR4018. De
