DR4018 Schakeldecoder

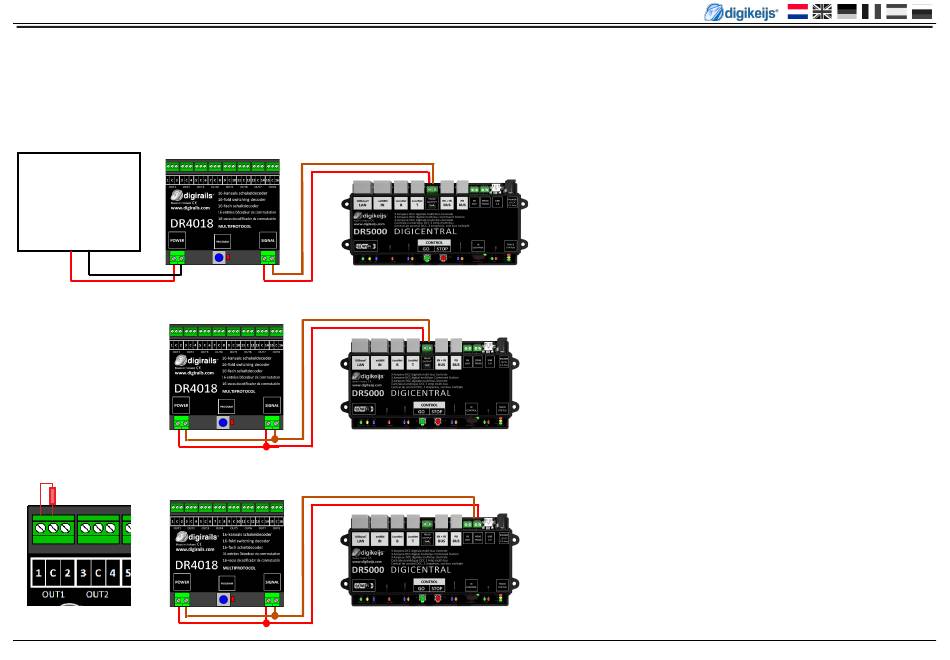

6.0 Aansluitvoorbeelden
6.1 Aansluitmogelijkheden voeding en signaalaansluiting
Voedingsspanning
12-18V DC/AC
Aanbevolen min.
12V DC 2A
Weerstand
www.digikeijs.com
® R-Bus, B-Bus zijn handelsmerken die op naam van Modelleisenbahn GmbH zijn geregistreerd. XpressNet en RS-Bus zijn handelsmerken die op naam van Lenz zijn geregistreerd.
01.05.2020
Signaalaansluiting verbinden met het
Voedingsspanning vanuit een
externe voeding
Aanbevolen voor normaal bedrijf en voor POM
programmering
Signaal aansluiting verbinden met het
Voedingsspanning via het
hoofdsppor
Alternatief voor aansluiten op een externe voeding.
Geschikt voor normaal bedrijf en voor POM
programmering
Signaal aansluiting verbinden met het
Voedingsspanning via het
programmeerspoor
Weerstand tussen "C" en 1 (Out 1) (150-270 Ohm)
De weerstand is noodzakelijk om CV's te kunnen lezen en
schrijven via het programmeerspoor.
hoofdspoor
hoofdspoor
hoofdspoor
P 27
