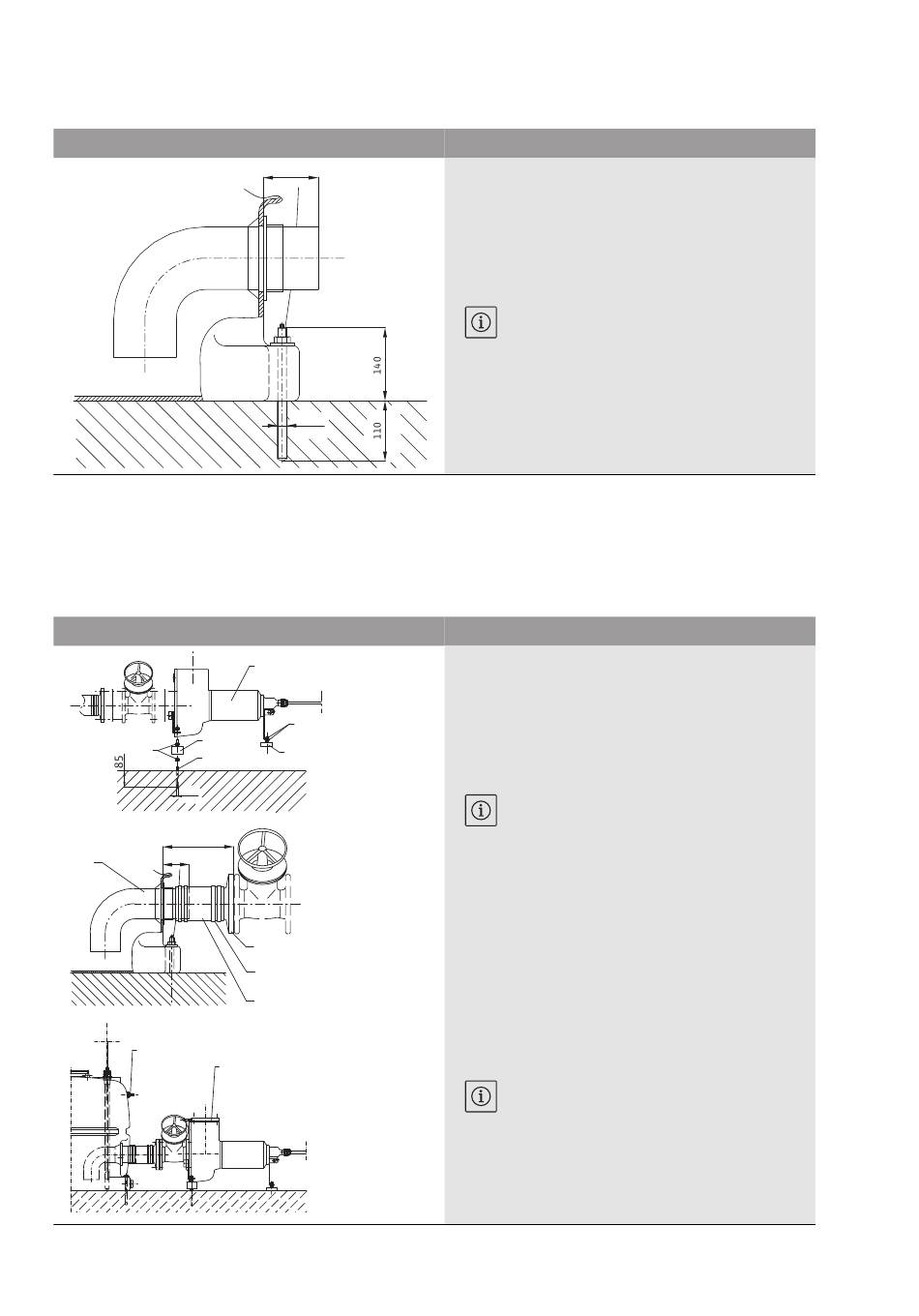

Fig. 3: Bevestiging van het reservoir
Fig. 4: Opstelling van de pompen
1.2
1.4
1.1
12
ca.250
100
2.1
11.2
11.1
Inbouw- en bedieningsvoorschriften Wilo-DrainLift XXL
7.2.1 Opstelling van het reservoir
Reservoir volgens opstelschema (fig. 2, zie bijlage) uitlijnen.
100
Ø14
7.2.2 Opstelling van de pompen
Bij de opstelling de inbouw- en bedieningsvoorschriften van de pompen in acht nemen!
Pompen overeenkomstig fig. 4 opstellen en volgens opstelschema (fig. 2, zie bijlage) uit-
lijnen. Als in de aanzuigleiding van de pomp geen afsluiter (optioneel toebehoren) wordt
gebruikt, dient hiermee rekening te worden gehouden bij het berekenen van de afstands-
maat tot het reservoir.
1
1.4
1.3
12.1
12.3
12.2
Het reservoir op de bodem vastzetten met het meegeleverde
bevestigingsmateriaal (fig. 3).
• Positie van de boorgaten op de bodem voor de bevestiging
markeren
• Boorgaten (∅ 14 mm, 110 mm diep) in de vloer maken
AANWIJZING:
Bij meerdere reservoirs fig. 7 in acht nemen!
• Installatie van de meegeleverde draadeinden volgens de
montagetekening en meegeleverde gebruiksaanwijzingen
voor de mortelpatronen.
• Na de verharding van de mortelpatronen het reservoir
opdrijfzeker op de bodem bevestigen.
De pompen op de bodem vastzetten met het meegeleverde
bevestigingsmateriaal (fig. 4).
• Positie van de fundamentboorgaten voor de plugbouten
op de bodem (pos. 1.1) markeren
• Boorgaten (∅ 12 mm, 85 mm diep) in de vloer maken
AANWIJZING:
Afstand tussen de pompen en tot het reservoir
overeenkomstig het opstelschema aanhouden -
belangrijk voor de installatie van de Y-leiding
(toebehoren)!
• Pompen met trillingsdempers (pos. 1.2) op plugbouten
monteren en met waterpas uitlijnen. Schuifafsluiter (toe-
behoren!), indien beschikbaar, aan de zuigzijde van de
pomp monteren.
• Verbinding naar de zuigleiding (pos. 2.1) door middel van
de flensaansluiting (pos. 12.1) en slang (pos. 12.2) tot
stand brengen.
• Slangklemmen (pos. 12.3) zorgvuldig vastdraaien,
aandraaimoment 5 Nm!
AANWIJZING:
De zuigleiding moet horizontaal in het reservoir
toekomen - najustering van de trillingsdempers
(pos. 1.2; 1.3; 1.4) uitvoeren!
• Ontluchtingsflens (pos. 11.1) en meegeleverde vlakke
afdichting op de pomp monteren
