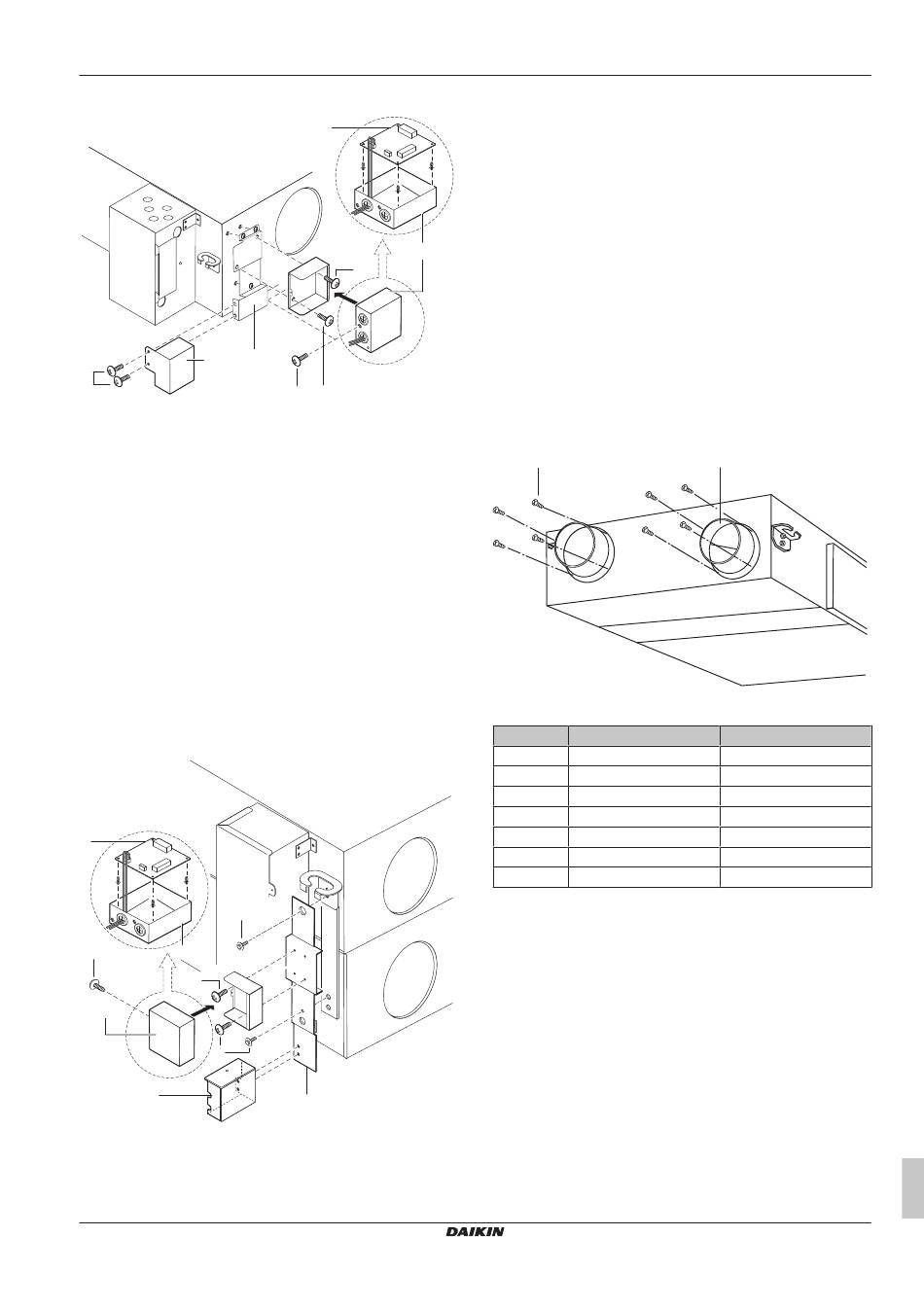

Voor model 650
a
d
f
a
BRP4A50A (optioneel accessoire)
b
KRP2A51 (optioneel accessoire)
c
KRP1BA101 (installatiekast)
d
EKMP65VAM (montageplaat)
f
Schroef
g
Schroef (geleverd bij de installatiekast)
1 Verwijder de schroeven van de unit.
2 Monteer de optionele montageplaat (EKMP65VAM) op de unit.
3 Monteer de optionele adapterprintplaat (KRP2A51) in de
installatiekast (KRP1BA101).
4 Volg de bij de optiekits voorziene instructies voor installatie
(BRP4A50A, KRP2A51 en KRP1BA101).
5 Steek de printplaatkabel door de voorziene openingen en maak
hem vast zoals beschreven in "Schakelkast openen" in de
uitgebreide handleiding voor de installateur en de gebruiker.
6 Monteer de opties op de optionele montageplaat, zoals
afgebeeld.
7 Sluit de kabels aan en monteer het deksel van de schakelkast.
Voor model 1500+2000
b
f
c
g
f
b + c
f
a
a
BRP4A50A (optioneel accessoire)
b
KRP2A51 (optioneel accessoire)
c
KRP1BA101 (installatiekast)
d
EKMP65VAM (montageplaat)
f
Schroef
g
Schroef (geleverd bij de installatiekast)
VAM350~2000J8VEB
Ventilatie-unit met warmteterugwinning
4P664011-1 – 2021.08
b
c
f
g
f
e
11 Installatie van de unit
1 Verwijder de schroeven uit het midden van de plaat die de 2
units verbindt.
2 Monteer de optionele montageplaat (EKMPVAM) bovenop de
plaat die de 2 units verbindt.
3 Monteer de optionele adapterprintplaat (KRP2A51) in de
installatiekast (KRP1BA101).
4 Volg de bij de optiekits voorziene instructies voor installatie
(BRP4A50A, KRP2A51 en KRP1BA101).
5 Steek de printplaatkabel door de voorziene openingen en maak
hem vast zoals beschreven in "Schakelkast openen" in de
uitgebreide handleiding voor de installateur en de gebruiker.
6 Monteer de opties op de optionele montageplaat, zoals
afgebeeld.
7 Sluit de kabels aan en monteer het deksel van de schakelkast.
11.2.2
Kanaalflenzen installeren
1 Plaats de kanaalflenzen (a) over de kanaalopeningen.
2 Bevestig de kanaalflenzen met de voorziene schroeven (b) (zie
zak met accessoires).
b
a
Kanaalflens
b
Schroef
Model
Vereiste schroeven
VAM350
16
VAM500
16
VAM650
24
VAM800
24
VAM1000
24
VAM1500
48
VAM2000
48
11.2.3
Optie EKVDX installeren
instellingen" [ 4 20].
Zie
"13.2 Lokale
Voor
meer
informatie,
zie
gebruiksaanwijzing van de EKVDX.
11.3
Oriëntering unit
De volgende afbeelding helpt u bij de installatie van de ventilatie-unit
met warmteterugwinning in de juiste positie:
Montagehandleiding en gebruiksaanwijzing
a
Kanaalflenzen
4× Ø200 mm
4× Ø200 mm
4× Ø250 mm
4× Ø250 mm
4× Ø250 mm
8× Ø250 mm
8× Ø250 mm
de
montagehandleiding
en
11
