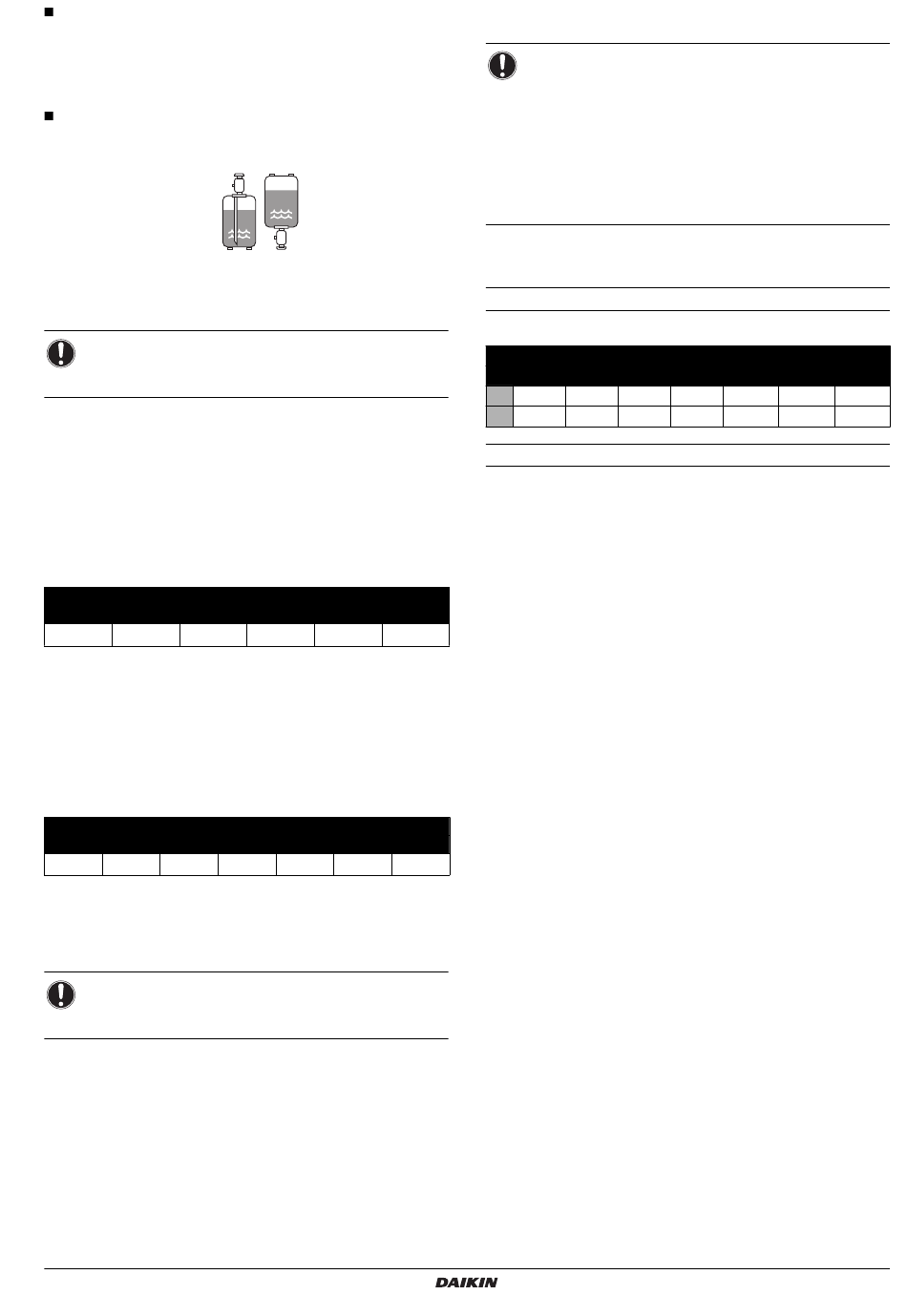

Controleer of het koelmiddel zich in vloeibare toestand bevindt
alvorens deze in de vloeistofleiding te vullen. Aangezien R410A
een koelmiddelmengsel is, zal zijn samenstelling wijzigen indien
het in zijn gasvormige toestand wordt gevuld, waardoor ook de
normale werking van het systeem niet langer kan gewaarborgd
worden.
Alvorens te vullen, controleer eerst of de koelmiddelfles al dan
niet met een sifon is uitgerust en plaats de fles in functie
hiervan.
Vullen met een fles
uitgerust met een sifon
Vul het vloeibare koelmiddel
bij met de fles in een
rechtopstaande positie.
12.3. Berekenen van de hoeveelheid bij te vullen
koelmiddel voor ERHQ-modellen
AANDACHT
De leidinglengte is de lengte van de leidingen gerekend
volgens één richting.
Voor V3-modellen
Een bijkomende vulling is niet nodig indien de leidinglengte minder
dan 30 m bedraagt.
Indien de leidinglengte echter minder dan 5 m bedraagt, dient de unit
opnieuw volledig gevuld te worden. Zie
vullen" op pagina
18.
Indien de leidinglengte meer dan 30 m bedraagt, gebruik de onderstaande
tabel om de hoeveelheid bij te vullen koelmiddel te bepalen.
Tabel 1: Hoeveelheid bij te vullen koelmiddel <eenheid: kg>
Koelmiddelleidinglengte
3~5 m
5~30 m
30~40 m
(a)
(b)
0,5
(a) Opnieuw vullen vereist, zie
"12.5. Volledig opnieuw vullen" op pagina
(b) Geen bijkomende vulling vereist
Voor W1-modellen
Een bijkomende vulling is niet nodig indien de leidinglengte minder
dan 10 m bedraagt.
Indien de leidinglengte meer dan 10 m bedraagt, gebruik de onderstaande
tabel om de hoeveelheid bij te vullen koelmiddel te bepalen.
Tabel 2: Hoeveelheid bij te vullen koelmiddel <eenheid: kg>
Koelmiddelleidinglengte
3~10 m
10~20 m
20~30 m
(a)
0,5
1
(a) Geen bijkomende vulling vereist
12.4. Berekenen van de hoeveelheid bij te vullen
koelmiddel voor ERLQ-modellen
AANDACHT
De leidinglengte is de lengte van de leidingen gerekend
volgens één richting.
Een bijkomende vulling is niet nodig indien de leidinglengte minder
dan 10 m bedraagt.
Indien de leidinglengte meer dan 10 m bedraagt, gebruik de onderstaande
formule om de hoeveelheid bij te vullen koelmiddel te bepalen.
R=(totale lengte (m) van de vloeistofleiding – 10 m) x 0,054
R=bijkomende vulling (kg) (afgerond in eenheden van 0,1 kg)
ERHQ011~016BAV3+W1 + ERLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57794-1 – 08.2010
Vullen met een fles niet
uitgerust met een sifon
Vul het vloeibare
koelmiddel bij met de
fles ondersteboven.
"12.5. Volledig opnieuw
40~50 m
50~60 m
60~75 m
1,0
1,5
30~40 m
40~50 m
50~60 m
1,5
2
2,5
12.5. Volledig opnieuw vullen
AANDACHT
Vooraleer opnieuw te vullen, zorg eerst dat ook de interne
leidingen van de unit vacuümgedroogd zijn. Gebruik de
interne onderhoudspoort van de unit om dit te doen.
Gebruik NIET de onderhoudspoorten die zich op de
afsluiter bevinden (zie
pagina
vacuümgedroogd kan worden.
De buitenunits hebben 1 poort op de leidingen. Deze
bevindt zich tussen de warmtewisselaar en de 4-wegsklep.
Indien opnieuw volledig gevuld moet worden (na een lek, enz.), gebruik
het onderstaande om de nodige hoeveelheid koelmiddel te bepalen.
Enkel voor ERHQ
Tabel 3: Totaal te vullen hoeveelheid <eenheid: kg>
3~10 m
V3
2,7
W1
2,95
Enkel voor ERLQ
Totaal te vullen hoeveelheid <eenheid: kg>
De hoeveelheid (kg) te vullen koelmiddel hangt af van de totale
vloeistofleidinglengte.
Totale te vullen hoeveelheid koelmiddel = 3,4 kg + (totale lengte (m)
van de vloeistofleiding – 10 m) x 0,054
Opmerking: De unit is af fabriek gevuld met 3,4 kg koelmiddel.
2,0
18.
60~75 m
3,0
"9.3. Bediening van de afsluiter" op
14), aangezien via deze poorten niet goed
Koelmiddelleidinglengte
10~20 m 20~30 m 30~40 m 40~50 m
3,2
3,7
4,2
3,45
3,95
4,45
4,95
50~60 m
60~75 m
4,7
5,2
5,7
5,45
5,95
