Mogelijke opties
Bodemplaatverwarming
ERLQ
ERHQ
(a) Standaard gemonteerd.
(b) Beide opties mogen niet gecombineerd worden.
(c) Geen afvoerdop beschikbaar voor ERLQ.
tegen sneeuw
ERLQ
(a) Deze vraag-printplaatoptie kan enkel voor de functie "Instellen op de vraag
in bedrijf" worden gebruikt.
Optionele bodemplaatverwarming (enkel voor ERHQ).
EKHBH/X016AA/AB
EKHBH/X016BA
EKHBH/X016BB

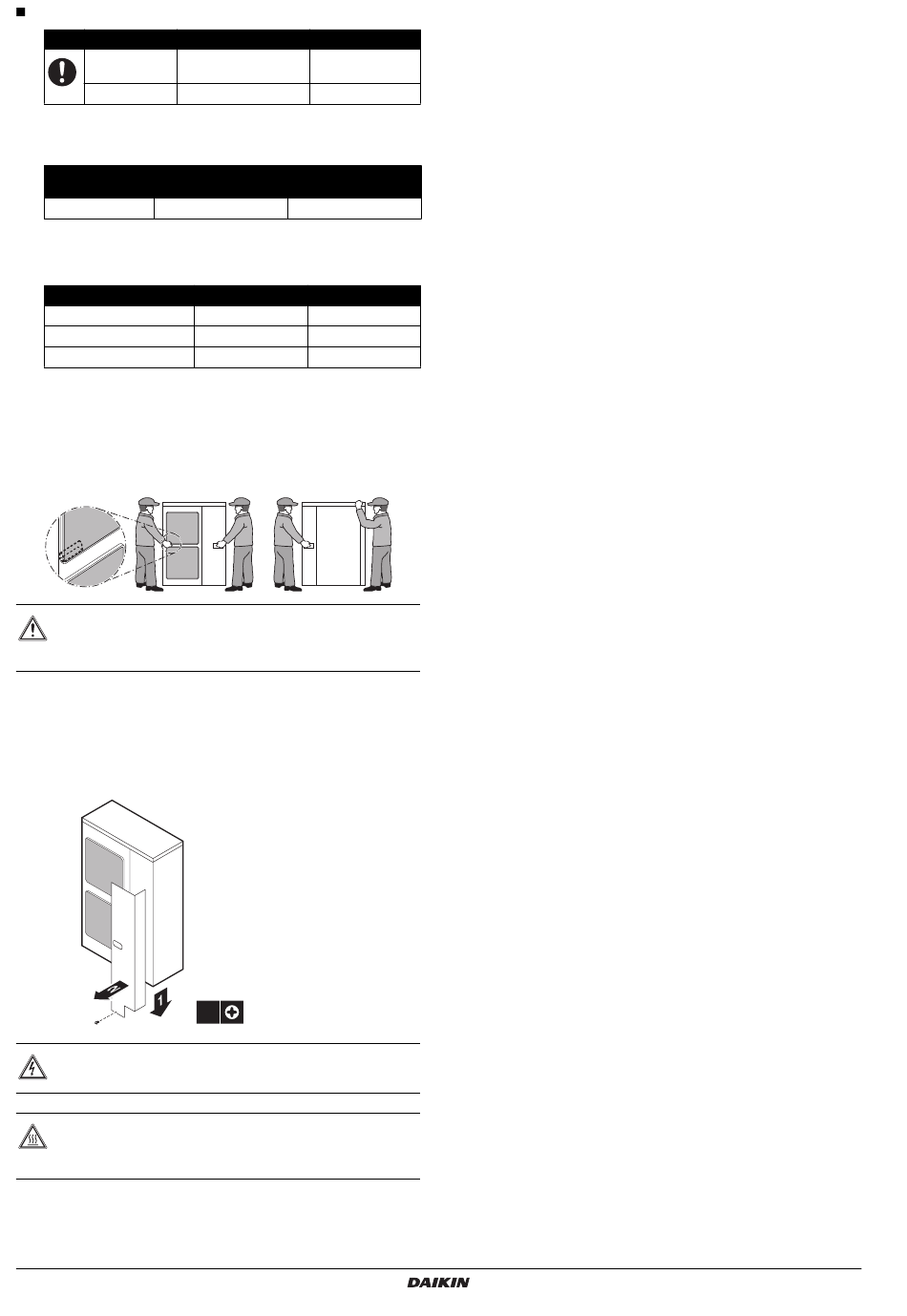

3.6. Hantering
Zoals op onderstaande afbeelding getoond, verplaats traag de unit
door deze aan de linker- en rechtergrepen vast te nemen. Om de
kast niet te vervormen, plaats uw handen ter hoogte van de hoek in
plaats van de luchtinlaat vast te nemen.
VOORZICHTIG
Raak om letsel te voorkomen de luchtinlaat of de
aluminiumlamellen van de unit niet aan.
4.
O
VERZICHT VAN DE UNIT
4.1. Openen van de unit
GEVAAR: ELEKTRISCHE SCHOK
Zie
"2. Veiligheidsvoorschriften" op pagina
GEVAAR: LEIDINGEN EN INTERNE ONDERDELEN
NIET AANRAKEN
Zie
"2. Veiligheidsvoorschriften" op pagina
Montagehandleiding
5
Afvoerdop
Niet van
(a)
Standaard
toepassing
(b)
Optionele kit
Optionele kit
Beschutting
Vraag-printplaat
EK016SNC
KRP58M51
EKBPHT16Y*
EKBPHTH16A
Mogelijk
Niet toegestaan
Mogelijk
Mogelijk
Mogelijk
Mogelijk
1x
2.
2.
(c)
(b)
(a)
ERHQ011~016BAV3+W1 + ERLQ011~016CAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW57794-1 – 08.2010
