Montage
4.3 Montage van CES-standaardbehuizing (klassiek ontwerp)
Controleer of alle voor de aansluiting benodigde kabels beschikbaar zijn en zonder be-
schadiging of beknelling door het montageframe of de inbouwdoos zijn gehaald.

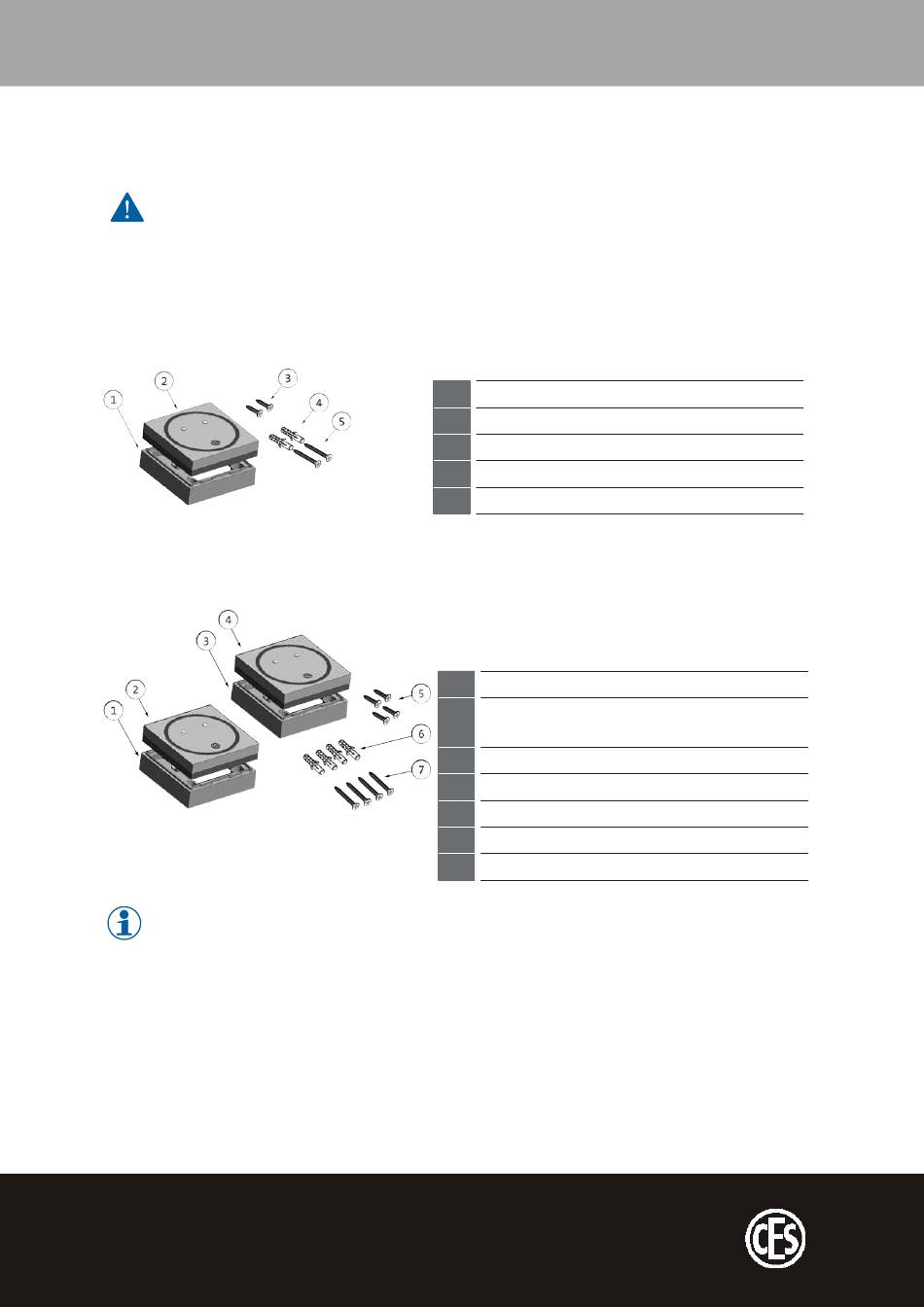

4.3.1 Inhoud van de verpakking en beschrijving van onderdelen
EBWT-I
EBWT-II
U heeft voor de verbinding van de aansluitingen het kabeltype J-Y(St)-Y 2 x 2 x 0,6 mm
of een vergelijkbaar kabeltype nodig (ook kabels met een grotere diameter dan 0,6 mm
kunnen worden gebruikt).
27
Wandlezer EB
1
Montageframe
2
Wandlezer/update-terminal
3
Universele schroeven 2,5 x 20 mm (2x)
4
Pluggen voor bevestigingsschroeven (2x)
5
Bevestigingsschroeven 3 x 30 mm (2x)
1
Montageframe
2
Wandlezer/update-terminal
(Besturing met afdekplaatje)
3
Montageframe
4
Update-terminal (reader met afdekplaatje)
5
Bevestigingsschroeven 3 x 30 mm (4x)
6
Pluggen voor bevestigingsschroeven (4x)
7
Universele schroeven 2,5 x 20 mm (4x)
