Montage
35
Wandlezer EB

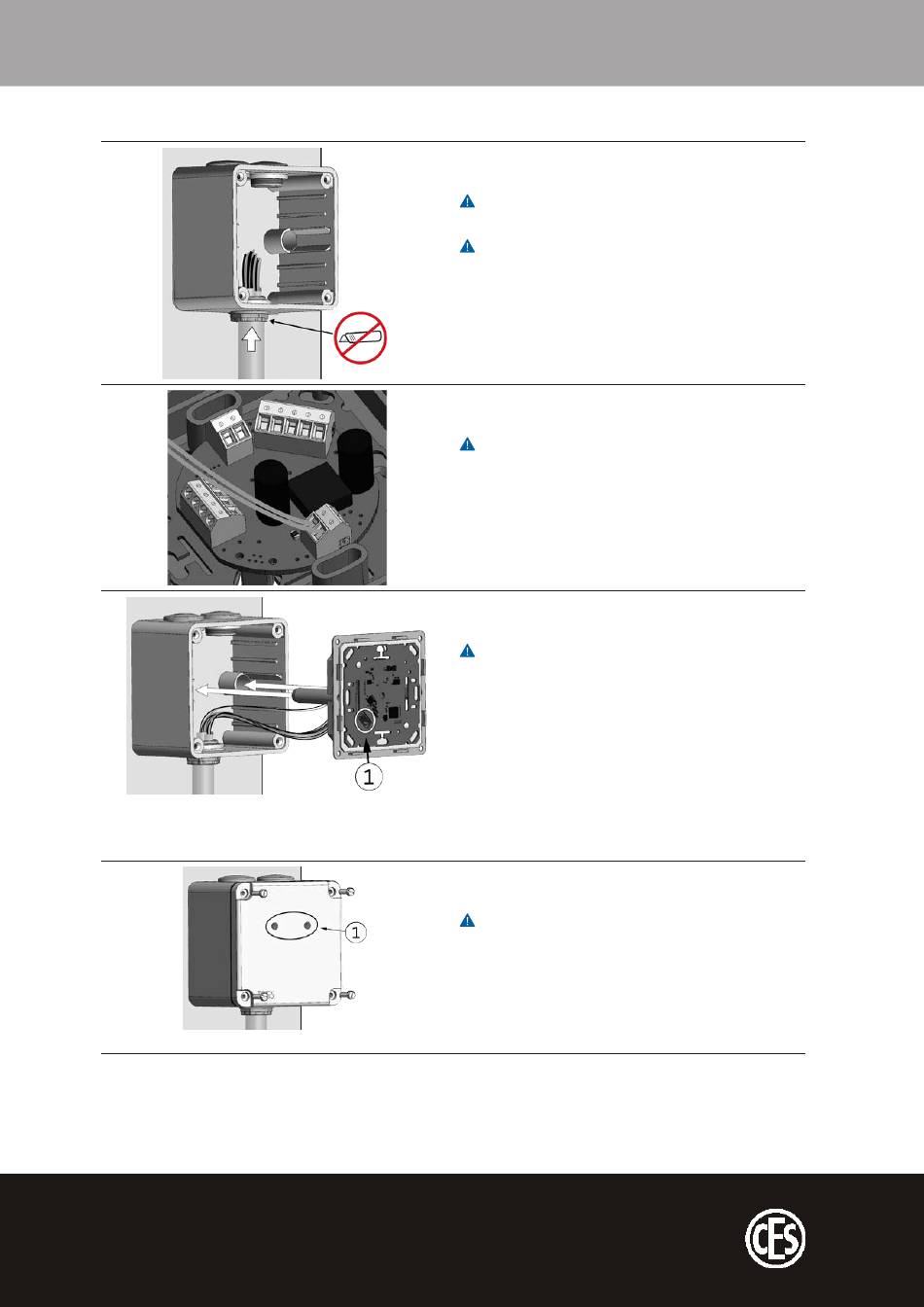

2. Steek de kabel door de buis van het
.
frame
De kabel mag niet door de achterzijde van
het opbouwframe worden geleid.
Maak de buis met een rond, puntig voorwerp
open, niet met een stanleymes, anders kan er
water in de behuizing binnendringen.
3. Sluit alle benodigde kabels aan (zie „7 Be-
schaltung" auf Seite 41).
Houd u aan de instructies in „7.1 Wichtige
Hinweise zur Beschaltung" auf Seite 41.
4. Zet de
samen met de
printplaat
.
opbouwframe
Zorg ervoor dat de aansluiting voor de
programmeerkabel (1) linksonder zit, zodat
de leds zich op de juiste plaats bevinden.
5. Schroef het
afdekplaatje
vast.
Zorg ervoor dat de kabels voor de leds (1)
aan de bovenkant zitten.
De wandlezer is gemonteerd.
-
opbouw
in het
houder
met het
opbouwframe
