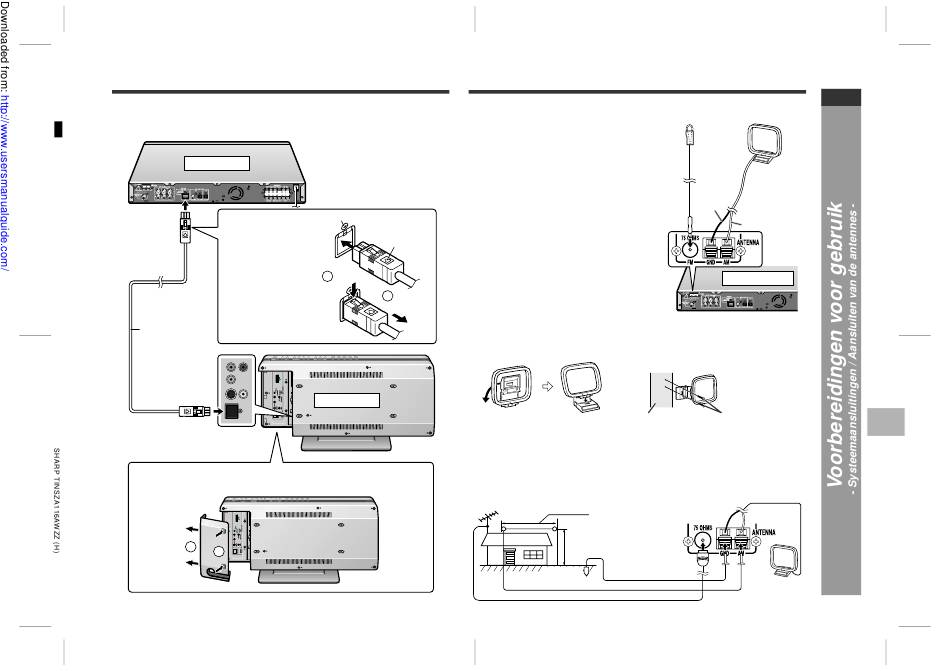

! Aansluiten van de systeemkabel
Verbind het hoofdtoestel en de versterkerunit als volgt.
3
Versterkerunit
Aansluiten:
De stekker moet met een
bepaalde richting worden
aangesloten. Zorg dat de
pijl naar de schroef wijst
voor het aansluiten.
Ontkoppelen:
Houd de stekker vast en
trek recht naar u toe.
Systeemaansluit-
kabel
Verwijderen van de zij-afdekking
Verwijder de zij-afdekking om het systeem aan te sluiten.
2
1
Aansluiten van de antennes
Bijgeleverde FM-antenne:
Sluit de FM-antennedraad aan op de FM 75
OHMS aansluiting en richt de draad zodanig dat
de ontvangst optimaal is.
Bijgeleverde AM-ringantenne:
Sluit de draad van de AM-ringantenne aan op
de AM en GND aansluitingen. Richt de AM-rin-
gantenne zo dat de ontvangst optimaal is. Zet
de AM-ringantenne op een plank o.i.d. of beves-
tig deze met schroeven (niet meegeleverd) aan
Schroef
een zuil of aan de wand.
Opmerking:
Pijl
Als u de antenne op het toestel of in de buurt
van het netsnoer plaatst, kan het signaal ge-
stoord worden. Plaats de antenne zo ver moge-
lijk uit de buurt van het toestel voor een betere
1
Drukken
ontvangst.
2
Ontkoppelen
Installeren van de AM-ringantenne:
< In elkaar zetten >
Hoofdtoestel
Externe FM- of AM-antenne:
Gebruik een externe FM- of AM-antenne als u een betere ontvangst nodig heeft.
Raadpleeg uw dealer.
Bij gebruik van een externe AM-antenne, dient u de draad van de AM-ringantenne
aangesloten te houden.
Externe FM-antenne
05/3/17
FM-antenne
Zwart
< Bevestigen aan de wand >
Muur
Schroeven (niet meege-
leverd)
Externe AM-antenne
15 m
7,5 m
Aardstok
Aardedraad
