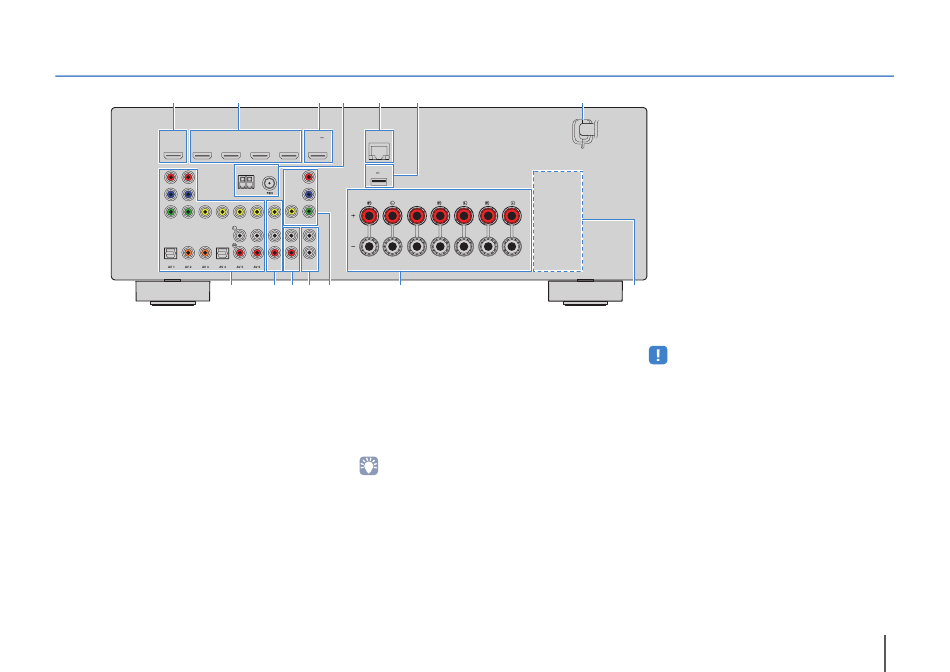

Achterpaneel
1
2
HDMI 1
HDMI 2
HDMI OUT
(BD/DVD)
ARC
P
R
P
B
Y
COMPONENT
VIDEO
VIDEO
OPTICAL
COAXIAL
COAXIAL
OPTICAL
( TV )
8
1
HDMI OUT-aansluiting
Voor de aansluiting op een HDMI-compatibele tv en de
uitvoer van video-/audiosignalen (p. 18). Als u ARC gebruikt,
kan het audiosignaal van de tv ook worden ingevoerd via de
HDMI OUT-aansluiting.
2
HDMI 1–4-aansluitingen
Voor de aansluiting op HDMI-compatibele weergaveapparaten
en de invoer van video-/audiosignalen (p. 23).
3
HDMI 5/MHL-aansluiting
Voor de aansluiting op een HDMI- of MHL-compatibel
weergaveapparaat en de invoer van video-/audiosignalen
(p. 23).
4
ANTENNA-aansluitingen
Voor de aansluiting op FM- en AM-antennes (p. 27).
5
NETWORK-aansluiting
Voor het aansluiten op een netwerk (p. 28).
6
DC OUT-aansluiting
Voor het voorzien van stroom van een Yamaha
AV-accessoire. Raadpleeg de gebruiksaanwijzing van het
AV-accessoire voor meer informatie over aansluitingen.
7
Netsnoer
Voor de aansluiting op een stopcontact (p. 29).
8
AV 1–6-aansluitingen
Voor de aansluiting op video-/audioweergaveapparaten en
de invoer van video-/audiosignalen (p. 23).
3
4
5
6
HDMI 3
HDMI 4
HDMI 5
NETWORK
(NET)
MHL
5V
1A
ANTENNA
DC OUT
(RADIO)
AM
FM
COMPONENT
5V
0.5A
VIDEO
P
R
P
B
FRONT
CENTER
Y
MONITOR OUT
1
2
AV
SUBWOOFER
OUT
PRE OUT
AUDIO
9
: A
B
C
9
AV OUT-aansluitingen
Voor de uitvoer van video-/audio naar een opnameapparaat
(zoals een videorecorder) (p. 29).
0
AUDIO-aansluitingen
Voor de aansluiting op een audioweergaveapparaat en de
invoer van audiosignalen (p. 26).
A
SUBWOOFER PRE OUT 1–2-aansluitingen
(RX-V575)
SUBWOOFER PRE OUT-aansluiting (RX-V475)
Voor de aansluiting op een subwoofer met ingebouwde
versterker (p. 15).
(alleen RX-V575)
U kunt 2 subwoofers (met ingebouwde versterker) aansluiten
op het toestel.
B
MONITOR OUT-aansluitingen
COMPONENT VIDEO-aansluitingen:
Voor de aansluiting op een tv die componentvideo
ondersteunt en de uitvoer van videosignalen (p. 22).
VIDEO-aansluiting:
Voor de aansluiting op een tv die composietvideo
ondersteunt en de uitvoer van videosignalen (p. 22).
7
SPEAKERS
SURROUND BACK/BI AMP
/ZONE B
SURROUND
SINGLE
EIGENSCHAPPEN ➤ Namen en functies van onderdelen
(RX-V575 Amerikaans model)
* Het gebied rond de
video/audio-uitgangsaansluitingen is op het
product zelf in het wit gemarkeerd om
D
verkeerde aansluitingen te voorkomen.
C
SPEAKERS-aansluitingen
Voor de aansluiting op luidsprekers (p. 15).
• De SURROUND BACK/BI AMP/ZONE B-aansluitingen zijn
alleen beschikbaar op de RX-V575.
D
VOLTAGE SELECTOR
(Alleen algemene model)
Hiermee selecteert u de schakelstand in overeenstemming
met de lokale netspanning (p. 29).
9
