5. Bedradingsgegevens (vervolg)
Met elk luchtgordijn wordt een klantspecifiek
bedradingsschema geleverd
5.1 Branderregeling
De branderregeling zit in een eigen houder die
een integraal onderdeel is van de behuizing van
het luchtgordijn. U krijgt er toegang toe door de
scharnierdeur aan de rechterkant van het lucht-
gordijn te openen (zie Afb. 4 en 5 in hoofdstuk 8
voor meer informatie). In deze houder zitten de
volgende
regelelementen:
ontstekingscontroller,
vlamsonde,
ontstekingselektrode,
oranje en wit lampje, plus de bijbehorende ka-
belbomen. Zie figuur 9 voor het bedradingssche-
ma.
5.2 Regelpaneel
Het elektrische regelpaneel biedt de mogelijk-
heid om het luchtgordijn op het deurmechanis-
me aan te sluiten en automatisch te schakelen
tussen hoge en lage ventilatorsnelheid wanneer
de deur wordt geopend en gesloten. Er is een
paar voltvrije hulpcontacten vereist op de scha-
kelaar die de deur opent en sluit; deze contac-
ten moeten sluiten als de deur opengaat. Als
deze hulpcontacten niet beschikbaar zijn, moe-
ten op de juiste positie op de deur een limiet-
schakelaar en aanslagplaat worden aange-
bracht.
Het regelpaneel heeft een schakelaar met de
standen
'handmatig/uit/automatisch'. In de auto-
matische stand activeert deze het luchtgordijn
op lage ventilatorsnelheid via een externe ka-
merthermostaat als het rolluik omlaag is. Als het
rolluik omhoog is, werkt het luchtgordijn op hoge
ventilatorsnelheid en wordt de thermostaat ge-
negeerd.
In de handmatige stand worden de
aansluiting op het deurmechanisme en de ka-
merthermostaat genegeerd en de stand 'uit'
schakelt het luchtgordijn uit.
Er is ook een 'koud/warm' schakelaar waarmee
het luchtgordijn verwarmde lucht of onverwarm-
gassolenoïdeklep,
luchtdrukschakelaar,
resetknop,
11/28
de omgevingslucht kan blazen.
Het paneel bevat tevens een verwijderbare kop-
peling op de hoofdrail met aansluitingen, zodat
het luchtgordijn op afstand in en uit kan worden
geschakeld via een BMS regelrelais.
Het paneel kan tevens worden voorzien van een
optioneel laagspanningsrelais (24 VAC) voor
aansluiting op een brandalarm/deurschakelaar.
Het maakt niet uit in welke stand deze scha-
kelaars staan, de hoofdluchtventilatoren moeten
draaien, anders kan de brander niet werken.
5.3 Bescherming tegen oververhitting
Om oververhitting te voorkomen zijn is het lucht-
gordijn voorzien van twee thermische limiet-
schakelaars. Deze schakelaars zijn in de fabriek
ingesteld en kunnen niet worden afgesteld. De
automatische reset wordt geactiveerd op 63ºC
bij AB 225N en 51.5°C bij AB 175N en de hand-
matige reset bij 96ºC. Als een van deze instel-
punten wordt bereikt, zal de desbetreffende li-
mietschakelaar de elektrische voeding naar de
gasklep van de brander onderbreken. De bran-
der wordt pas weer geactiveerd nadat de limiet-

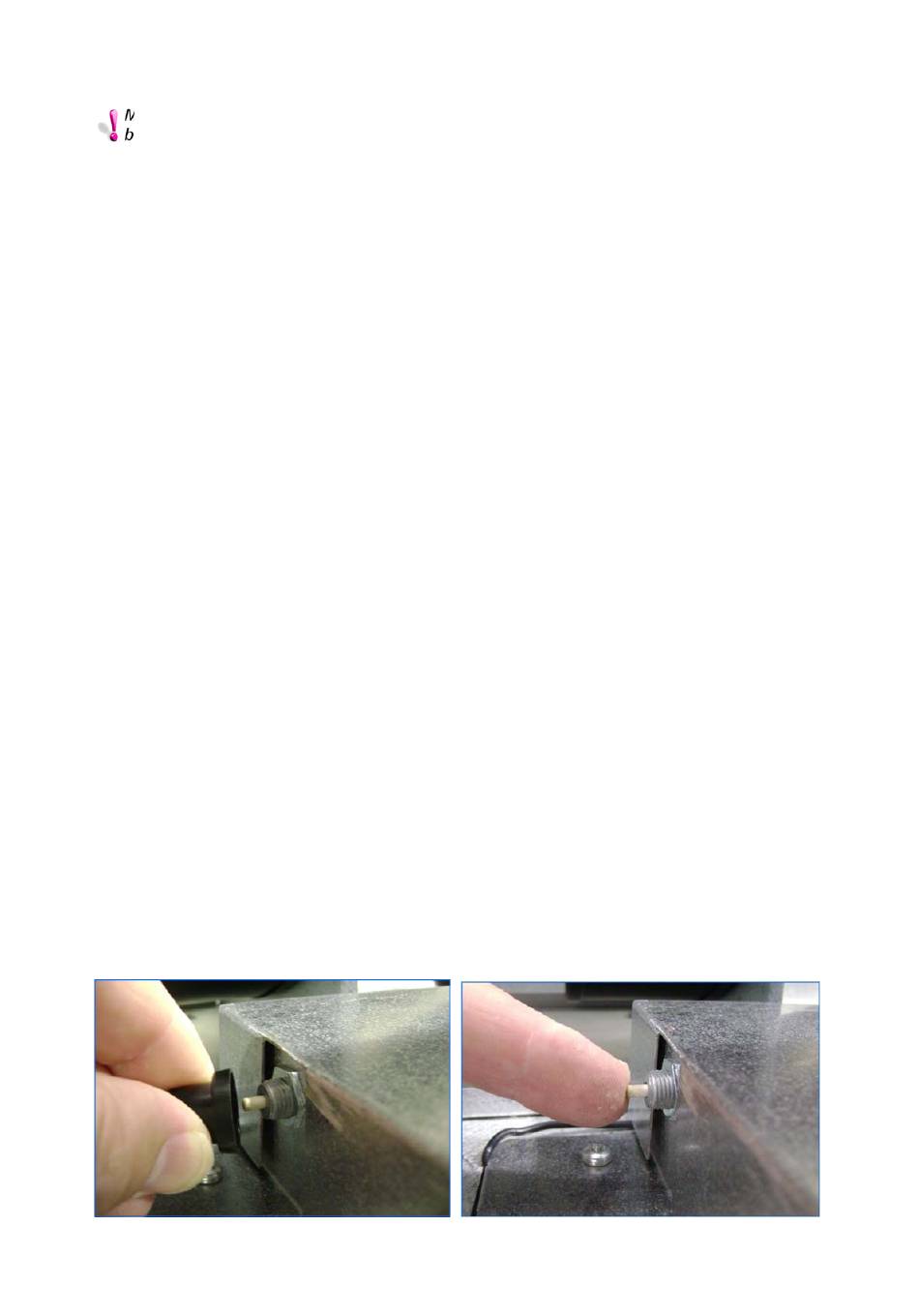

schakelaar is gereset. De handmatige resetknop
zit boven op het luchtgordijn aan de linkerkant
van het thermostaatdeksel, maar u moet de
stofkap verwijderen om daar toegang toe te krij-
gen (zie foto's onderaan pagina).
Deze veiligheidsinrichtingen bieden bescher-
ming wanneer de motor van een luchtverdelen-
de ventilator uitvalt, of wanneer de luchtstroom
is geblokkeerd (zie
hoofdstuk 5 figuur 9 met de
branderbedrading).
Waarschuwing:
Nooit proberen om de thermische limiet-
schakelaars te omzeilen; dit kan tot gevaar-
lijke situaties leiden.
