7. In bedrijf stellen
Dit apparaat moet door een gediplomeerd
monteur in bedrijf worden gesteld.
7.1 Gasaansluiting
De inbedrijfstelling en tests mogen uitsluitend
worden uitgevoerd door personen die bevoegd
zijn om aan gasgestookte apparaten te werken.
De hele gasinstallatie, met inbegrip van de me-
ter, moet volgens de plaatselijk geldende voor-
schriften worden geïnspecteerd, getest op gas-
lekken en gezuiverd.
WAARSCHUWING: Nooit een open vlam ge-
bruiken om op gaslekken te controleren.
7.2 Gasleidingwerk van luchtgordijn
Het gasleidingwerk van het luchtgordijn is in de
fabriek op gaslekken getest. Tijdens installatie
kunnen aansluitingen echter los komen te zitten.
Controleer het leidingwerk van dit apparaat met
een geschikte lekdetectievloeistof. Als u een lek
vindt, dient dit onmiddellijk gedicht te worden.
7.3 De vacuüminstelling controleren
7.3.1 Schakel de gas- en elektrische voeding
naar het regelpaneel in. Zet de 'koud/warm'
schakelaar op het regelpaneel op 'koud'. De
ventilatoren van het luchtgordijn beginnen te
werken.
7.3.2 Zet de 'koud/warm' schakelaar op het re-
gelpaneel nu op 'warm'. De ventilatoren van het
luchtgordijn beginnen te werken en de brander
wordt automatisch gestart. Laat het luchtgordijn
15 minuten lang opwarmen.
NB: Als het luchtgordijn na de eerste start niet
begint te werken, is de ontstekingscontroller
wellicht geblokkeerd en moet u deze resetten.
Dit kan vooral gebeuren als het apparaat lange
tijd op stand-by heeft gestaan.
7.4 Ontstekingsvolgorde van luchtgordijn
AB-luchtgordijnen zijn voorzien van een automa-
tische vonkontsteking. Wanneer een controle-
schakelaar gedurende voldoende tijd een ade-
quate luchtstroom voor ontbranding waarneemt,
treden de integrale ontsteking en gasregelklep
in werking. De onstekingsvonk doet de brander
ontbranden en de vlam wordt waargenomen
door een vlamsensor. Als er geen brandervlam
wordt waargenomen, wordt de ontstekingscon-
troller na 5 pogingen geblokkeerd en moet u
deze handmatig resetten. Deze blokkering wordt
aangeduid met een verlichte tuimelschakelaar
op het branderhuis en een blokkeerlampje op
het regelpaneel. U kunt dit resetten door de ver-
lichte tuimelschakelaar of de resetknop op het
regelpaneel in te drukken.
NB: Als de eerste resetpoging mislukt, moet de
oorzaak van de fout verder worden onderzocht.
7.5 Gasdruk van de brander afstellen
De gasdruk is in de fabriek op de vereiste warm-
te-invoer ingesteld. Als de gasvoeding naar het
luchtgordijn overeenkomt met de voedingsdruk
op het gegevensplaatje van het apparaat, hoeft
de bedrijfsdruk normaliter niet te worden afge-
steld. Volg de volgende procedure om de gas-
druk te controleren:
7.5.1 Controleer aan de hand van hoofdstuk 3
(Technische specificaties) van dit document en
het gegevensplaatje van het apparaat dat de
gasdruk geschikt is voor de brander van het
luchtgordijn.
7.5.2 Zet de 'koud/warm' schakelaar op het re-
gelpaneel in de stand 'koud'.
7.5.3 Verwijder de schroef van het branderdruk-
testpunt op de gasregelklep.

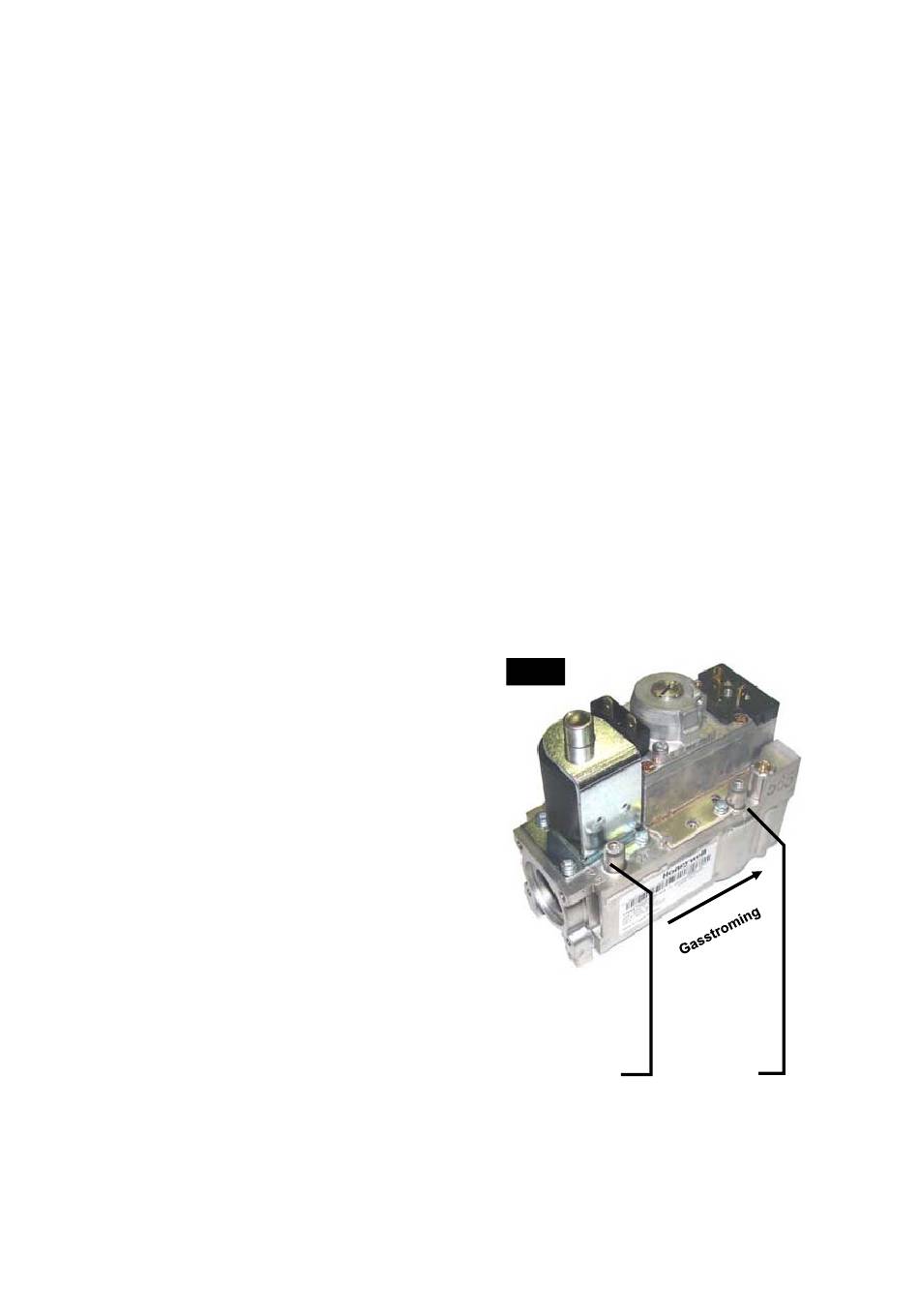

Gasregelklep
Afb. 5
Toevoer-
druk test-
punt
14/28
Brander-
druk test-
punt
