1 2 3 4 5 6 7 8 9 10 11

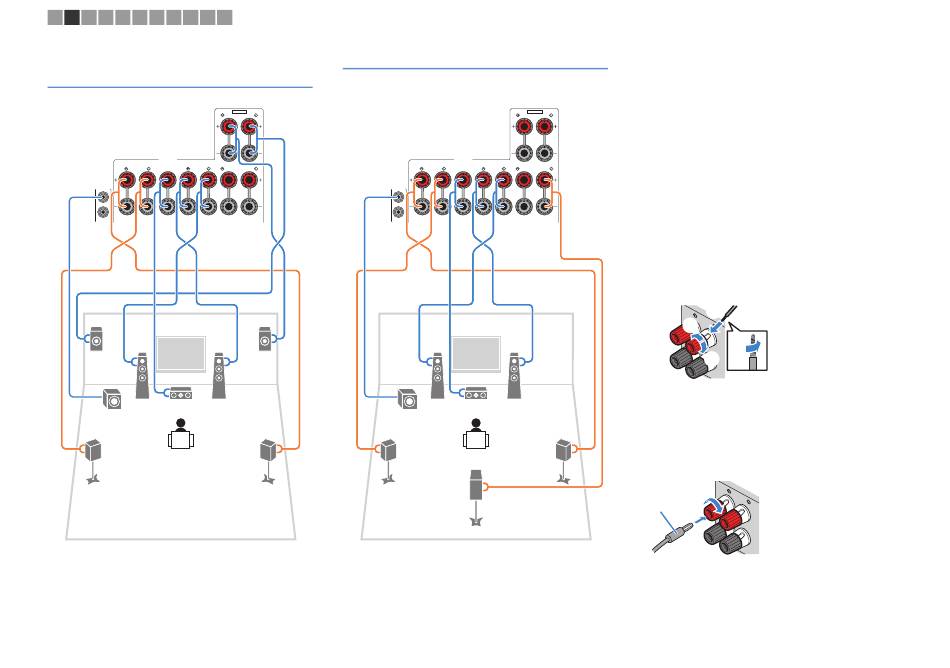

7.1-kanaalsysteem
(met aanwezigheidsluidsprekers)
ZONE2/F.PRESENCE
Het toestel
(achterzijde)
SPEAKERS
CLASS 2 WIRING CABLAGE CLASSE 2
SURROUND
CENTER
FRONT
SURROUND BACK/BI-AMP
1
2
SUBWOOFER
E
1
2
9
3
4
6.1-kanaalsysteem
EXTRA SP
Het toestel
(achterzijde)
SINGLE
1
2
SUBWOOFER
R
9
5
4
Als u slechts één achterste surroundluidspreker gebruikt,
sluit u die aan op de SINGLE-aansluiting (L-zijde).
EXTRA SP
ZONE2/F.PRESENCE
SPEAKERS
CLASS 2 WIRING CABLAGE CLASSE 2
SURROUND
CENTER
FRONT
SURROUND BACK/BI-AMP
SINGLE
1
2
3
5
8
22
Nl
■
De luidsprekerkabels aansluiten
Luidsprekerkabels zijn voorzien van twee draadjes. Het
ene draadje dient voor de verbinding met de negatieve
(-) aansluiting van het toestel, het andere dient voor de
positieve (+) aansluiting. Als de draden zijn voorzien
van kleurmarkering om verwarring te voorkomen,
verbindt u het zwarte draden met de negatieve
aansluiting en het andere draden met de positieve
aansluiting.
a Verwijder ongeveer 10 mm van de isolatie van de
uiteinden van de luidsprekerkabel en draai de
blootliggende draden van de kabel stevig in elkaar.
b Maak de luidsprekeraansluiting los.
c Steek de blootliggende draadjes van de kabel in de
opening aan de zijkant (bovenaan rechts of onderaan
links) van de aansluiting.
d Maak de aansluiting vast.
c
+ (rood)
F R
b
O N
T
a a
d
- (zwart)
Een banaanstekker gebruiken
(alleen Amerikaanse, Canadese, Chinese, Australische en
algemene modellen)
a Maak de luidsprekeraansluiting vast.
b Steek een banaanstekker in het uiteinde van de aansluiting.
a
F R
O N
T
Banaanstekker
b
