Onderhoud
WAARSCHUWING
Voordat u enig onderhoud pleegt aan het pistool, moet u alle
waarschuwingen lezen op de voorpagina van deze handleiding
en de druk ontlasten
Het filter (5) reinigen/vervangen
1.Ontlast de druk. Zet de trekker op de
veiligheidspal (2)
2.
Ontkoppel de materiaalslang van het pistool bij de wartel (8).
3.
Ontkoppel de trekkerbeschermer (19) van de beschermer-
klem (10).
4.
Schroef het handvat (7) van het pistool (1).
5.
Verwijder het filter (5) door de bovenzijde van het handvat (7).
6.
Reinig het filter (5). Maak het aanwezige vuil los met een zachte
borstel en verwijder het.
7.
Breng het schone filter (5) aan in het handvat (7).
8.
Breng het handvat (7) weer aan op het pistool (1). Stevig
vastdraaien.
9.
Zet de trekkerbeschermer (19) weer op de beschermerklem (10).
Reparatie
Benodigd gereedschap:
• 8-inch bahco
• 1/4-inch moersleutel

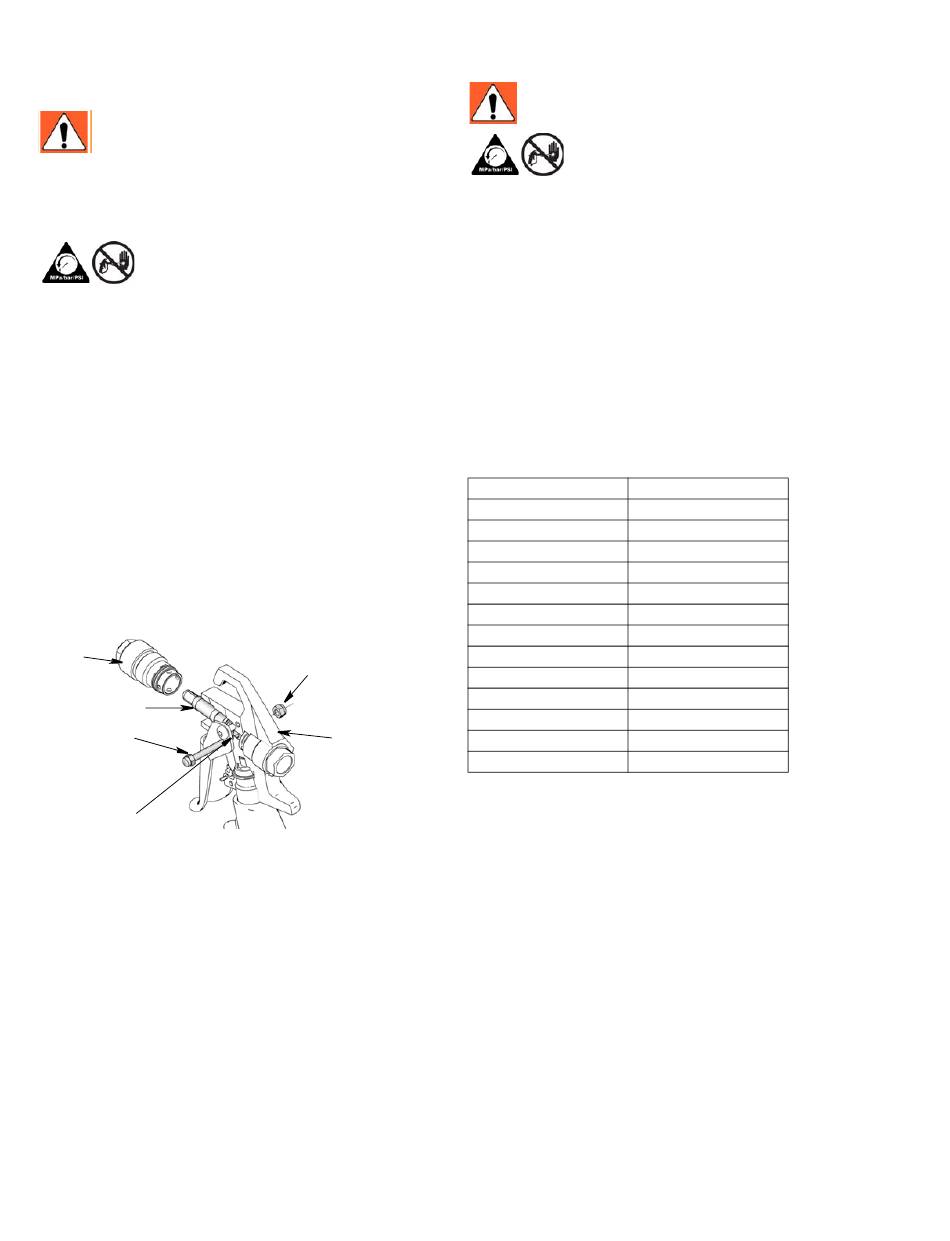

De naald vervangen
15a
15b
16
a
Technische gegevens
Maximum werkdruk
Afmeting materiaalspuitmond
Gewicht (met tip en beschermer)
Inlaat
Maximum materiaaltemperatuur
Bevochtigde delen
Geluidsniveau*
Geluidsvermogen
Geluidsdruk
*Gemeten op 3,1 voet (1 m) tijdens het spuiten van verf op waterbasis met soortelijk gewicht 1,36 door een 517 tip bij 3000 psi (207 bar, 20,7 MPa) conform ISO 3744
For complete warranty information contact your local Graco distributor, call Graco customer service:
All written and visual data contained in this document reflects the latest product information available at the time of publication.
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
Copyright 2007, Graco Inc. All Graco manufacturing locations are registered to ISO 9001.
17
1
ti8510b
3600 psi (248 bar, 24,8 MPa)
0,125 inch (3,18 mm)
22 oz. (630 g)
1/4 npsm wartel
120°F (49°C)
Roestvast staal, polyurethaan, nylon, aluminium, wolfraamcarbide, oplosmiddelresistent elastomeer, messing
87 dBa
78 dBa
1-800-690-2894 or visit our website: www.graco.com.
Graco reserves the right to make changes at any time without notice.
Zie www.graco.com/patents voor informatie over patenten.
Vertaling van de originele instructies.T his manual contains Dutch. MM 311861
Graco Headquarters: Minneapolis
International Offices: Belgium, China, Japan, Korea
www.graco.com
Revised K, October 2018
WAARSCHUWING
1.Ontlast de druk. Zet de trekker op de
veiligheidspal (2).
2.
Verwijder de tip (26) en de beschermer (25) van het pistool (1).
3.
Ontkoppel de materiaalslang van het pistool bij de wartel (8).
4.
Verwijder de moer (17) en de trekkerpen (16).
5.
Schroef de diffuser (15a) van de voorzijde van het pistool (1).
6.
Verwijder de complete naald (15b) via de voorzijde van het
pistool (1).
7.
Reinig de interne kanalen van het pistool met een zachte borstel.
8.
Vet de o-ringen van een nieuwe naald in met silicoonvrij vet.
9.
Leid een nieuwe naald (15b) door de voorzijde van het pistool (1)
en let er daarbij op dat de platte zijden (a) van het naald-
samenstel naar de zijkanten van de pistoolbehuizing zijn gericht.
10. Installeer de diffuser (15a). Draai de diffuser aan tot 26-30 ft-lbs
(35,25 - 43.38 N•m).
11. Vervang de pen (16) en de moer (17).
Vertaalde handleidingen
Spaans - 312098
Estlands - 312277
Frans - 312099
Lest - 312278
Nederlands - 312265
Litouws - 312279
Duits - 312266
Pools - 312280
Italiaans - 312267
Hongaars - 312281
Turks - 312268
Tsjechisch - 312282
Grieks - 312269
Slowaaks - 312283
Kroatisch - 312270
Sloveens - 312284
Portugees - 312271
Roemeens - 312285
Deens - 312272
Bulgaars - 312286
Fins - 312273
Chinees - 312287
Zweeds - 312274
Japans - 312288
Noors - 312275
Koreaans - 312289
Russisch - 312276
Vertaalde handleidingen kunnen worden aangevraagd
bij de dealer of op www.graco.com.
