VERKLARING
MEEGELEVERDE COMPONENTEN
1
Wagen
13
Pomp
16
Materiaalfilter (waarbij inbegrepen de
aftapkraan D)
25
Aanzuigslang
26
Aanzuigbuis
34
Aarddraad (altijd nodig; zie blad 7
voor installatieinstructies)
40
Tegendrukregulator
41
Overdrukventiel
45
3-weg-ventiel
51
Materiaalverwarming
Detail van materiaalverwarming
104
103
101

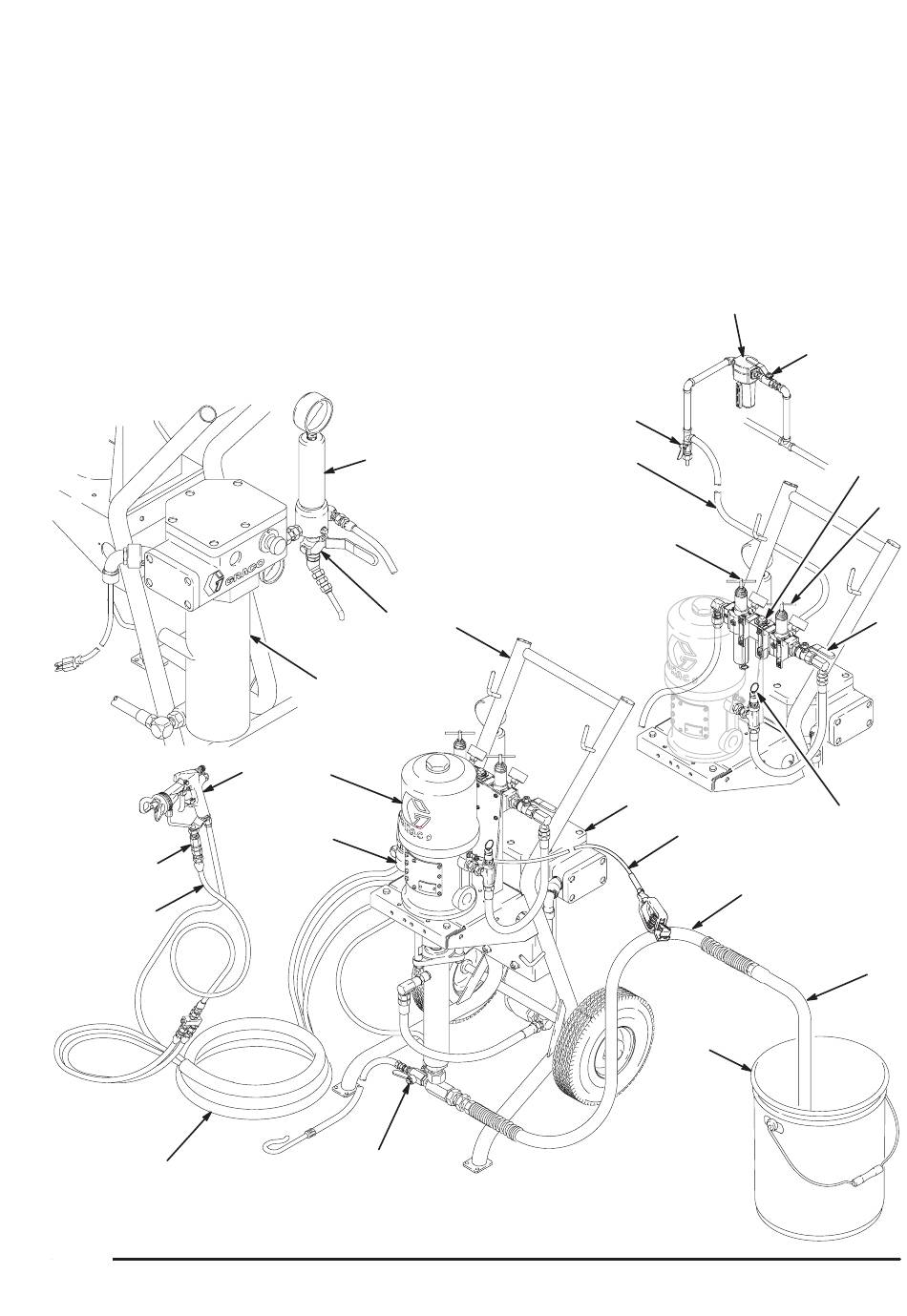

Afb. 2
Installatie
MEEGELEVERDE COMPONENTEN
101 Elektrisch geleidende aanvoer/retour-
slang voor verwarmde lucht en materiaal
103 Materiaalverlengslang
104 Pistoolfilter/wartel
106 Luchtgedreven airless spuitpistool
D
Materiaalaftapkraan
E*
Zelfontlastende hoofdluchtkraan
met rode handgreep (vereist, voor pomp)
F*
Luchtreduceerventiel, voor pomp
G*
Gecombineerd luchtfilter/regulator pistool
H*
Luchtspruitstuk
*
Zit in Luchtreduceerventielset (19).
16
D
51
106
13
40
45
Detailtekening
persluchtcomponenten
1
Model 231–979 afgebeeld
ZELF TOE TE VOEGEN COMPONENTEN
A
Elektrisch geleidende luchtslang
B
Zelfontlastende hoofdluchtkraan
(voor toebehoren)
C
Vochtaftapkraan voor luchtleiding
J
Filter luchtleiding
K
Geaard 19-liter vat
J
C
A
G
51 (Ref)
34
25
K
B
H
F
E
41
26
06901
308693
9
