6.4.2 Reiniging van het pistool en vervanging van slijtdelen
Voorzichtig
Let er bij het uittrekken en insteken van de slijtdelen vooral op dat de delen van de
oplaadbuis niet worden beschadigd.
2
1
Het is echter ook mogelijk de oplaadbuis uit elkaar te halen en uitsluitend de versleten delen
te vervangen door nieuwe.
14
13
07/2008
4
Pemt3_0005
7
8
9
10
Pemt3_0006
0265890
•

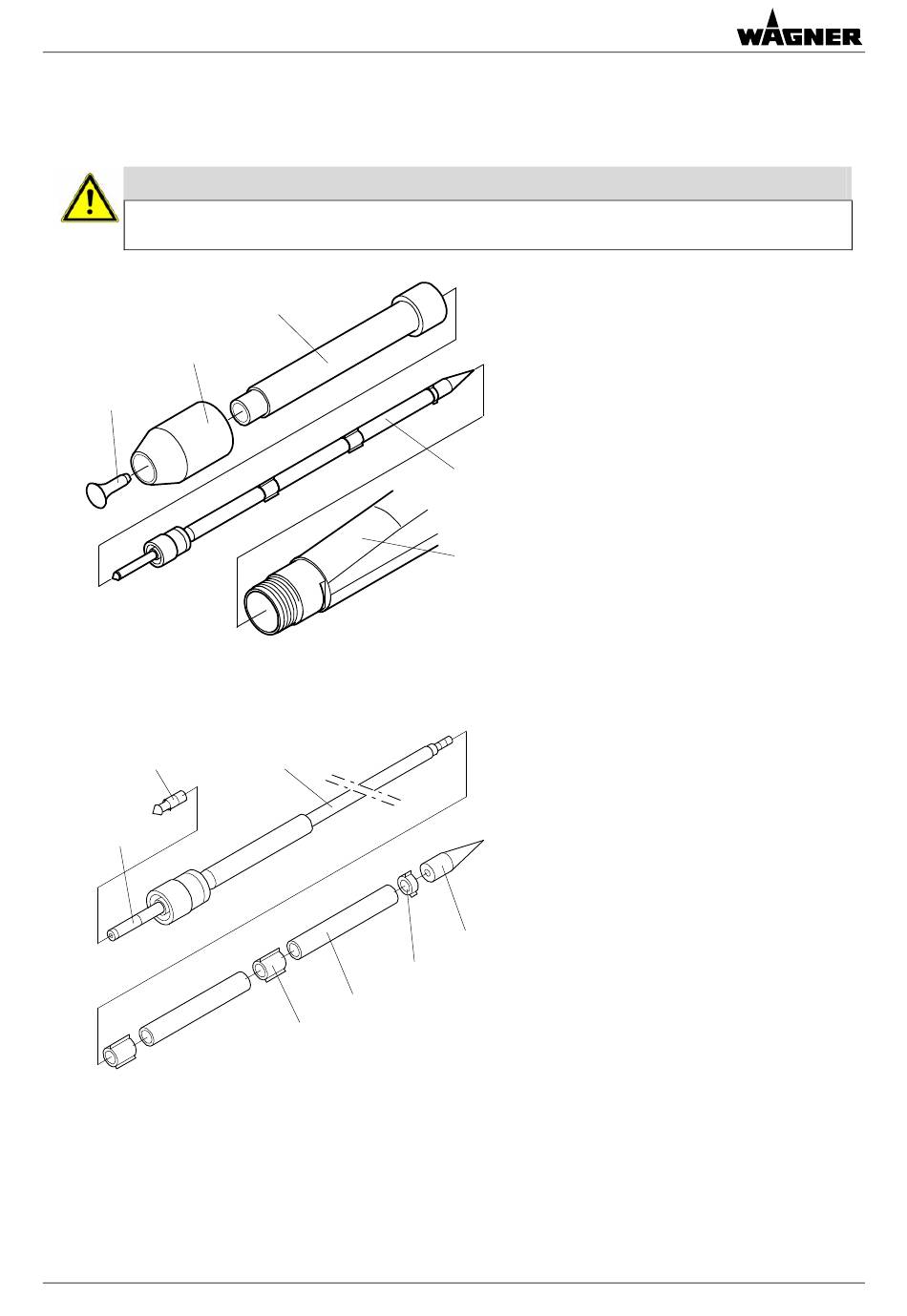

Trek stootkegel 1 van de oplaadbuis 5
af.
•
Schroef wartel 2 van de
pistoolbehuizing 3 af.
•
Trek spuitkophuis 4 voorzichtig uit de
pistoolbehuizing 3 .
5
•
Trek de oplaadbuis 5 voorzichtig eruit.
•
Controleer de gedemonteerde delen
op slijtage. De complete oplaadbuis
kan worden vervangen door een
3
nieuwe .
•
Draai kegel 6 voorzichtig van
draadstang 7 af en haal de oplaadbuis
uit elkaar.
•
Draai in geval van slijtage
luchtspuitkop 14 van stootkegelstang
13 af en vervang deze door een
nieuwe .
•
Ontdoe alle delen volledig van
poederresten.
•
6
Varvang versleten delen door nieuwe.
•
Bouw de oplaadbuis weer in elkaar.
•
Schuif de oplaadbuis weer voorzichtig
in het pistool en bouw het pistool weer
in elkaar.
