GESLOTEN VERBRANDINGSSYSTEEM
Als u in een onlangs gebouwd, luchtdicht huis woont, dient u het gesloten verbrandingssysteem van de houtkachel te
gebruiken. Externe verbrandingslucht wordt via een ventilatiepijp door de muur of de vloer aangesloten.
We raden aan om een klep in de ventilatiebuis te plaatsen om condensatie in de oven en het buizensysteem te voorkomen
wanneer de oven niet in gebruik is. Het kan ook voordelig zijn om de buis voor de aansluiting voor verse lucht te isoleren.
Minimaal Ø 100 mm ventilatiepijp, maximale lengte: 6 m met maximaal één bocht. Wij raden gladde stalen pijpen aan.
BELANGRIJK: wanneer de kachel is aangesloten met een buitenlucht aansluiting of een gesloten verbrandingssysteem, de
ventilatie pijp moet dan altijd open zijn, wanneer de kachel gebruikt wordt.
NAVN:
EMNE:
MATERIALE:
BESTAANDE SCHOORSTEEN EN PREFAB SCHOORSTEEN
DIMENSION:
Als u van plan bent om uw kachel op een bestaande schoorsteen aan te sluiten, dan is het een goed idee om een bevoegde
C:\Working Folder\Designs\Scan85\90585031.idw
STI:
Scan-dealer of een lokale schoorsteenveger om advies te vragen. Hij kan ook worden geraadpleegd bij een eventuele renovatie
van de schoorsteen.
¬
Volg voor het aansluiten van een prefab schoorsteen, bestaande uit segmenten, de aansluitinstructies van de fabrikant
van het betreffende schoorsteentype.
AANSLUITING TUSSEN KACHEL EN STALEN SCHOORSTEEN
De Scan-dealer of lokale schoorsteenveger kan worden geraadpleegd bij de keuze van het merk en type van uw stalen schoor-
steen. Deze past gegarandeerd bij de kachel.
10

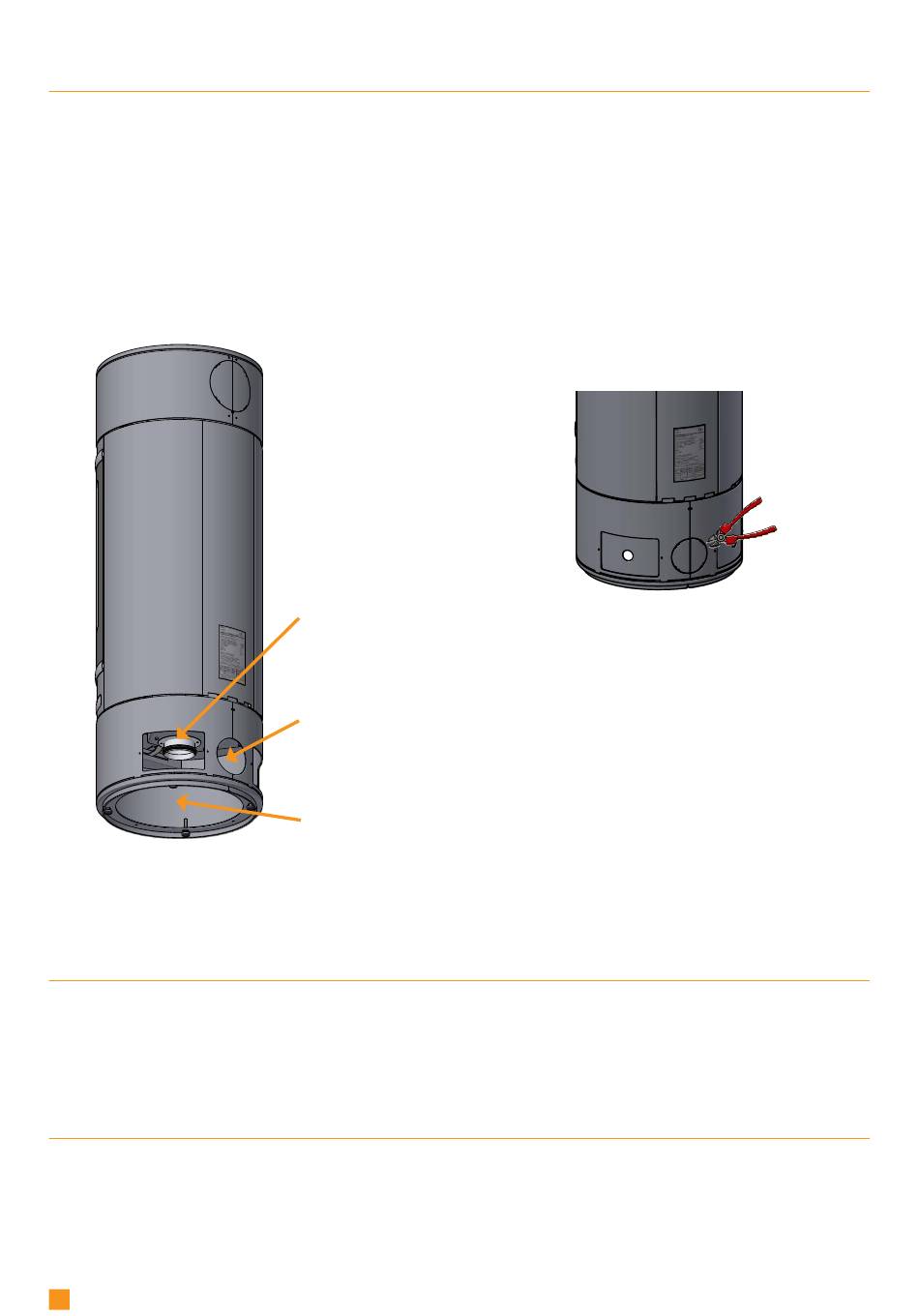

Sluit de externe verbrandings-
lucht aan via het aansluitstuk
onder de verbrandingskamer
Externe
verbrandingslucht
via de muur
Externe
verbrandingslucht
via de vloer
Friskluft via gulv eller væg
486,07 kg
VÆGT:
41168882 mm^2
AREAL:
Als u externe verbrandingslucht
wilt via een muur, verwijdert u met
een kniptang de afdekplaat aan de
achterkant van de kachel
NAVN:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan85\90585025.idw
STI:
90585031
TG.NR:
15-11-2010
BC
DATO:
SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Afmontage dækplader med bidetang
EMNE:
VÆGT:
41192769 mm^2
AREAL:
486,48 kg
