Videowandprojectie installeren Toepassing
Als u de functies "Stack Instelling" en "Input instellen" samen gebruikt, kunt u de videowand met één
afstandsbediening besturen.

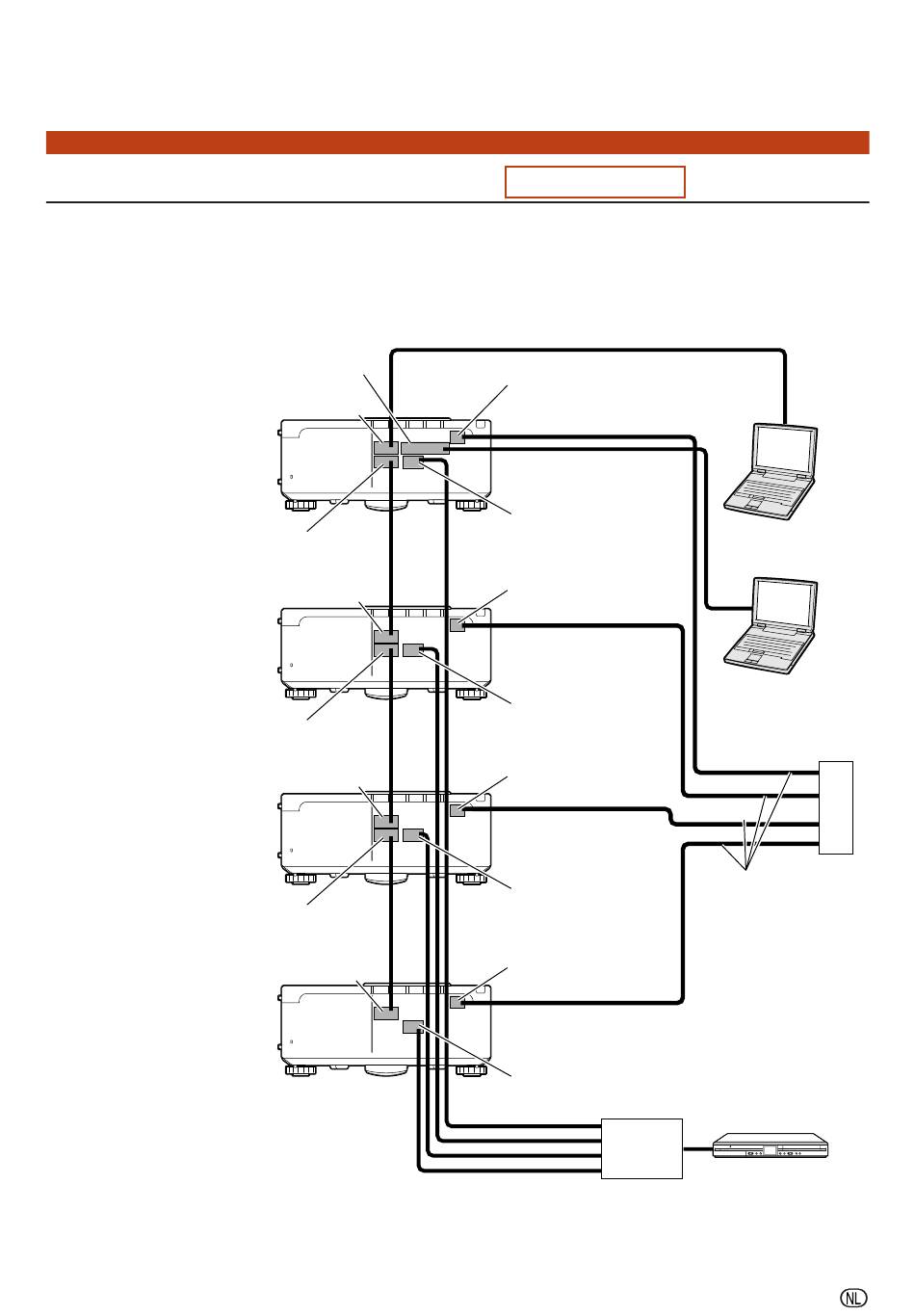

Hieronder ziet u een voorbeeld van een aansluitprocedure voor het invoeren van de videosignalen voor de
videowand op basis van het voorbeeld in het vorige hoofdstuk.
COMPUTER/COMPONENT2-aansluiting
COMPUTER/COMPONENT1-aansluiting
Projector 1 :
Master
MONITOR OUT (FOR COMPUTER/
COMPONENT1, 2)-aansluiting
COMPUTER/COMPONENT1-aansluiting
Projector 2 :
Slave
MONITOR OUT (FOR COMPUTER/
COMPONENT1, 2)-aansluiting
COMPUTER/COMPONENT1-aansluiting
Projector 3:
Slave
MONITOR OUT (FOR COMPUTER/
COMPONENT1, 2)-aansluiting
COMPUTER/COMPONENT1-aansluiting
Projector 4 :
Slave
LAN-aansluiting
VIDEO-aansluiting
RGB-
kabel
LAN-aansluiting
VIDEO-aansluiting
RGB-
kabel
LAN-aansluiting
VIDEO-aansluiting
RGB-
kabel
LAN-aansluiting
VIDEO-aansluiting
Composite video kabel
Videowandprojectie
RGB-kabel
5BNC naar 15-pins
mini D-sub-kabel
Verdeler
Computer
Computer
HUB
LAN kabel
(rechtsreeks type)
Videoapparatuur
