Toeknnin van de aansluitpinnen

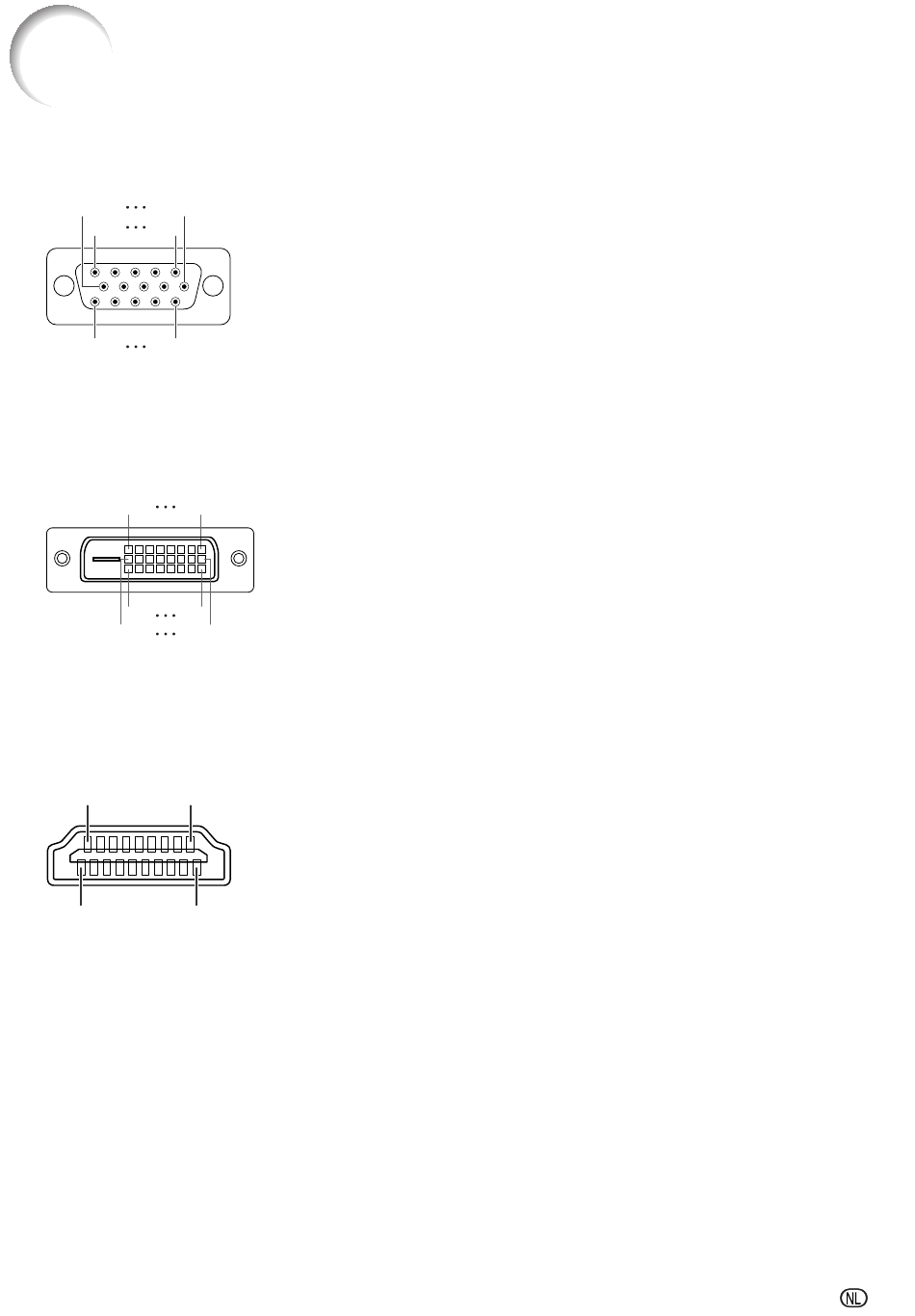

COMPUTER/COMPONENT ingang en COMPUTER/COMPONENT uitgang aansluitingen:
15-pins mini D-sub contrastekker
10
6
5
1
15
11
DVI-D-aansluiting: 24-pins contrastekker
24
17
8
1
16
9
HDMI-aansluiting
18
2
19
1
RGB Ingang
1. Video ingang (rood)
2. Video ingang (groen/sync op groen)
3. Video ingang (blauw)
4. Niet aangesloten
5. Niet aangesloten
6. Aarde (rood)
7. Aarde (groen/sync op groen)
8. Aarde (blauw)
9. Niet aangesloten
10. GND
11. Niet aangesloten
12. Bidirectionele data
13. Horizontaal sync-signaal: TTL-niveau
14. Verticaal sync-signaal: TTL-niveau
15. Dataklok
Pinnr.
Naam
1
T.M.D.S-data 2–
2
T.M.D.S-data 2+
3
T.M.D.S-data 2-afscherming
4
Niet aangesloten
5
Niet aangesloten
6
DDC-klok
7
DDC-data
8
Niet aangesloten
9
T.M.D.S-data 1–
10
T.M.D.S-data 1+
11
T.M.D.S-data 1-afscherming
12
Niet aangesloten
13
Niet aangesloten
14
+5 V voeding
15
Aarding
16
Detectie stekker onder spanning
Pinnr. Naam
1 T.M.D.S-gegevens 2+
2 T.M.D.S-gegevens 2 beveiliging
3 T.M.D.S-gegevens 2–
4 T.M.D.S-gegevens 1+
5 T.M.D.S-gegevens 1 beveiliging
6 T.M.D.S-gegevens 1–
7 T.M.D.S-gegevens 0+
Pinnr.
17
18
19
20
21
22
23
24
Pinnr. Naam
8 T.M.D.S-gegevens 0 beveiliging
9 T.M.D.S-gegevens 0–
10 T.M.D.S-klok+
11 T.M.D.S-klokbeveiliging
12 T.M.D.S-klok–
13 CEC
Component Ingang
1. P
(C
)
R
R
2. Y
3. P
(C
)
B
B
4. Niet aangesloten
5. Niet aangesloten
6. Aarde (P
)
R
7. Aarde (Y)
8. Aarde (P
)
B
9. Niet aangesloten
10. Niet aangesloten
11. Niet aangesloten
12. Niet aangesloten
13. Niet aangesloten
14. Niet aangesloten
15. Niet aangesloten
Naam
T.M.D.S-data 0–
T.M.D.S-data 0+
T.M.D.S-data 0-afscherming
Niet aangesloten
Niet aangesloten
T.M.D.S-klokafscherming
T.M.D.S-klok +
T.M.D.S-klok –
Pinnr. Naam
14 Gereserveerd
15 SCL
16 SDA
17 DDC/CEC-grond
18 +5V stroom
19 Hotplug-detectie
