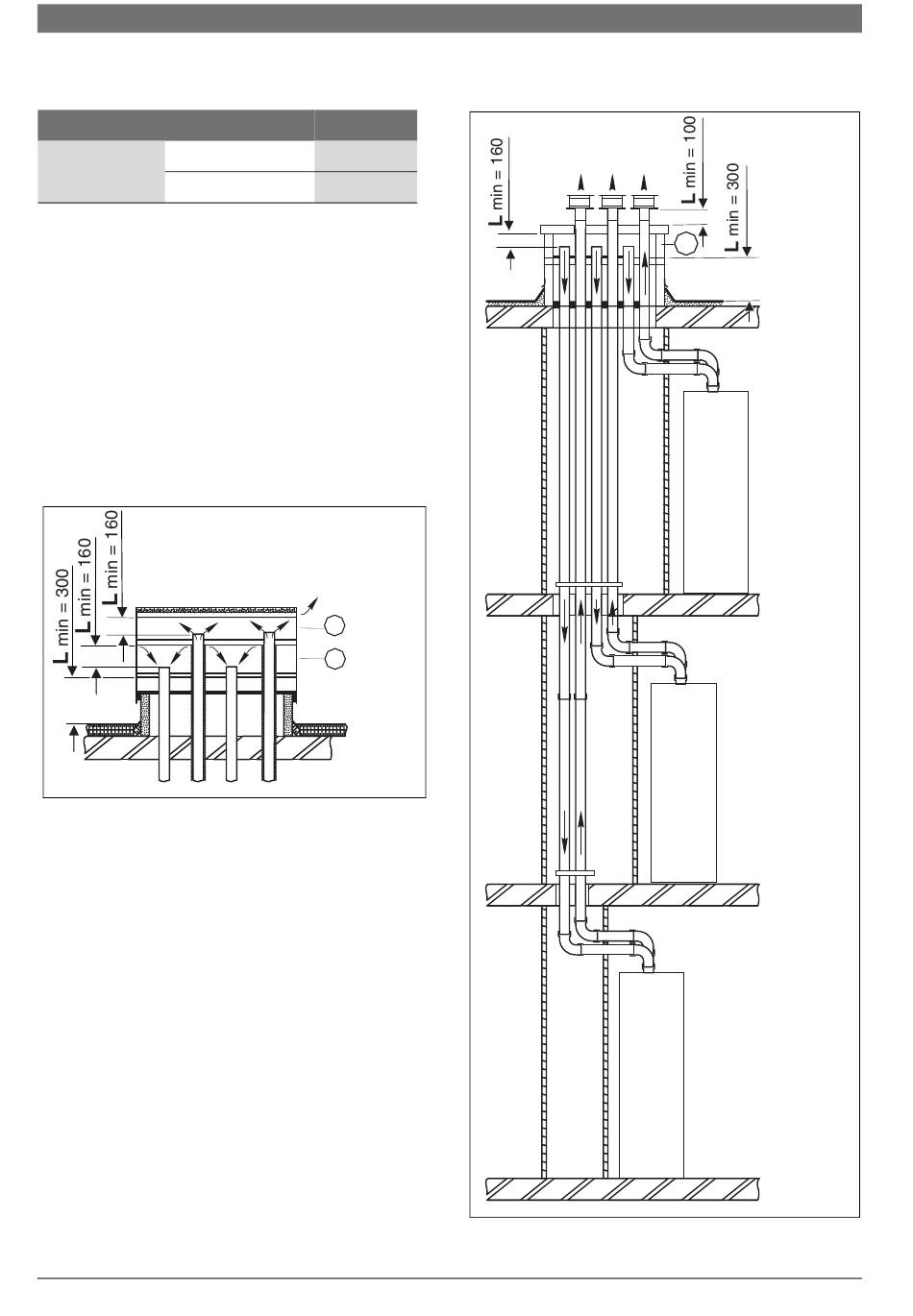

20 | Overzicht van rookgastoebehoren
Max. rechte leiding lengte parallel 2 x Ø 80 mm
Type
30 HRC II
horizontaal RG
Turbo Tower
verticaal RG
Tabel 7
Weerstand bocht 90° = 2,0 m
Weerstand bocht 45° = 1,0 m
Langere leidinglengte is mogelijk met grotere diameter.
C.6 toestellen
Alleen monteren met gecertificeerde
(Gastec QA 199 - Komokeur, en moet voldoen aan
BRL 5102)
Rookgas afvoermateriaal.
Temperatuurklasse T 120 (max. 120 °C)
Prefabschoorsteen (minimale konstruktie eisen)
Fig. 9
A
Opening rookgasafvoer min. 150 cm per toestel
B
Opening luchttoevoer min. 150 cm per toestel
6 720 646 900 (2010/11)
lengte [m]
20
20
A
B
6 720 610 822 - 11.1O
Dakuitmonding prefabschoorsteen C
Fig. 10
A
Opening luchttoevoer min. 150 cm per toestel.
NL
53
A
6 720 612 926 - 14.1O
