B Deksel van de parallel aansluiting op het toestel de-

monteren:

– schroeven losdraaien

– deksel met pakking losnemen.

B Rookgasaansluitstuk (2) en pakking (3) met de

schroeven monteren en vastzetten.

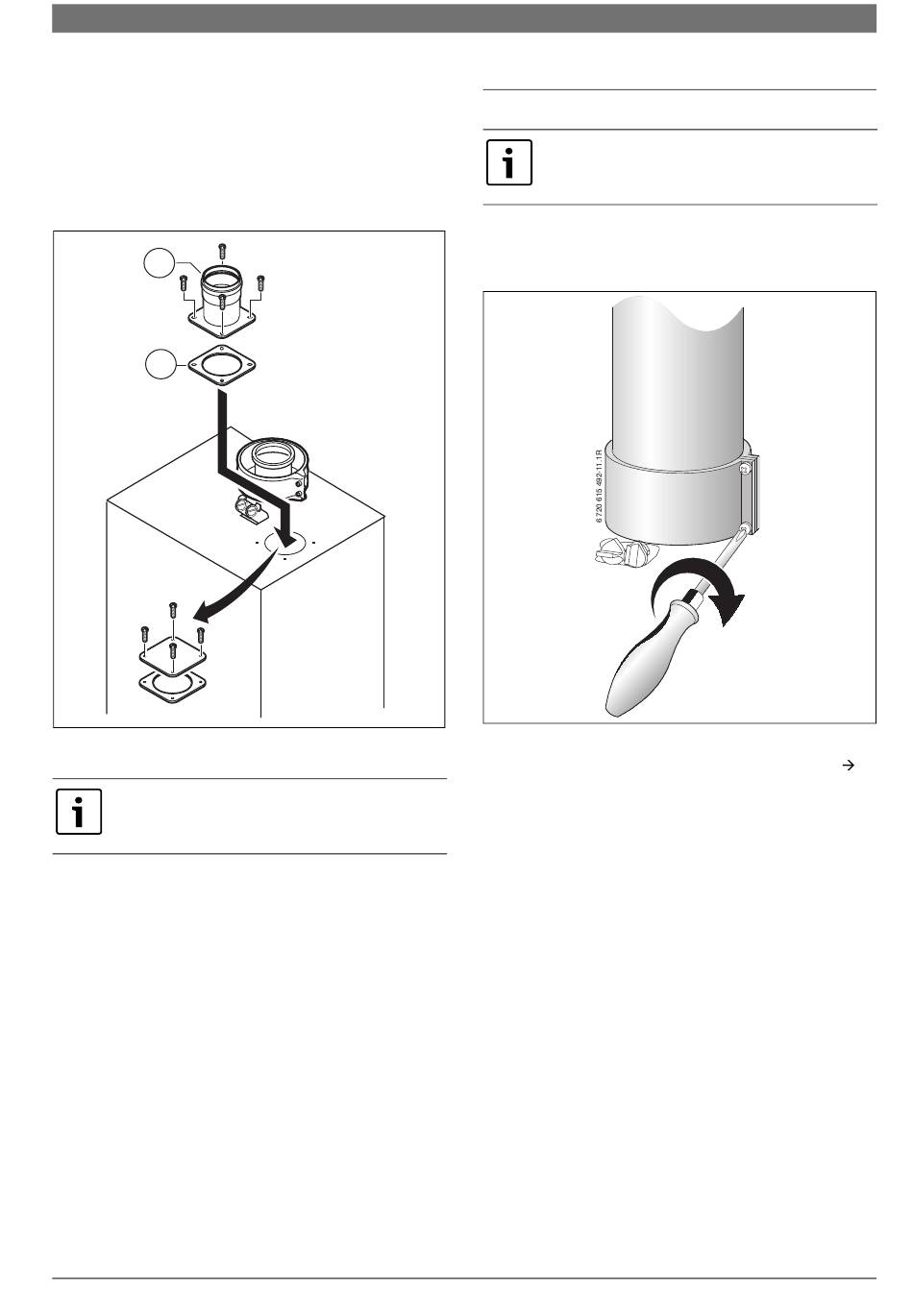

Fig. 45

Bij luchttoevoer uit de opstellingsruimte

): beschermingsgraad IP 00 (niet spat-

waterdicht).

Wanneer het toestel de verbrandingslucht uit de geven-

tileerde ruimte haalt moet de bladvanger (toebehoren

8 715 504 323 0) in de luchttoevoer worden gemon-

teerd.

Basistoebehoren voor parallelaansluiting monteren | 35

7.4

B Monteer het rookgastoebehoren op het toestel.

B Zet het rookgastoebehoren vast met de meegeleverde

klem.

6 720 619 602-08.1O

Fig. 46

B Rookgasafvoerleiding op dichtheid controleren (

hoofdstuk 14.2).
