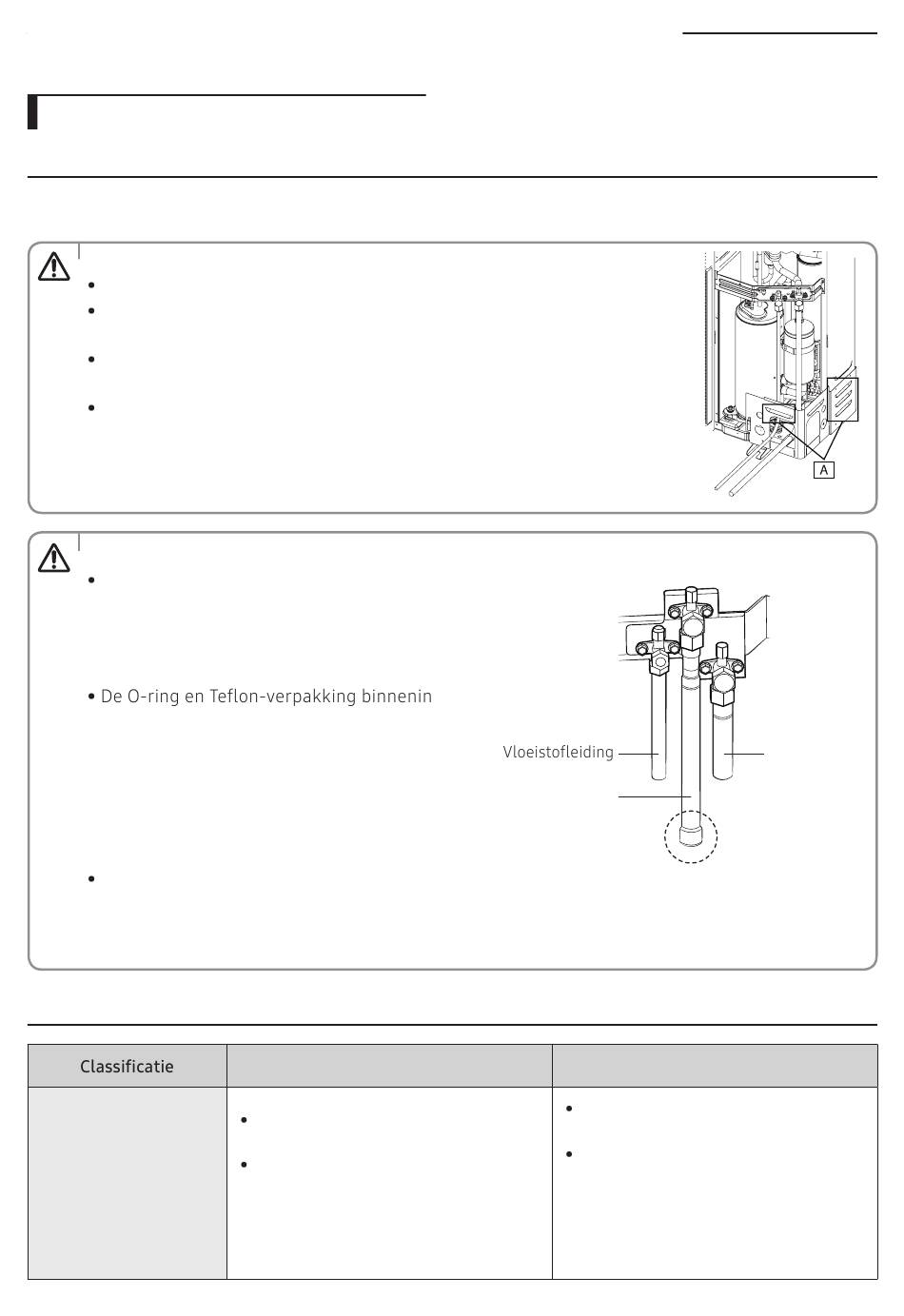

Installatie van de koelmiddelleiding
Buisinstallatie voor een buitenunit
Richting van de leiding
De koelmiddelleiding kan uit de voorkant, zijkant, achterkant en onderkant worden getrokken. Installeer
ze dus afhankelijk van de omstandigheden van de installatielocatie.
Opgelet als u de uitsparing gebruikt
Zorg ervoor dat u de buitenkant van de buitenunit niet beschadigt.
LET OP
Verwijder alle bramen aan de rand van de uitsparing en breng verf aan
om roest te voorkomen.
Gebruik een kabelbuis en huls om te verhinderen dat de kabel
beschadigd raakt wanneer u hem door een uitsparing haalt.
Blokkeer na de installatie van de leidingen de niet-gebruikte uitsparing
om te voorkomen dat kleine dieren binnendringen. Het gat voor
stralingswarmte (A) moet echter lucht kunnen invoeren.
Opgelet bij de aansluiting van de leiding
Bij het fresen van de leiding kan de unit
LET OP
beschadigd raken door een soldeerbrand
en -vlam. Gebruik een vlambestendige
doek om de unit te beschermen tegen
een soldeerbrand of -vlam.
de onderhoudsklep kunnen beschadigd
raken door een soldeerbrand. Wikkel de
onderkant van de onderhoudsklep in
een natte doek en las ze zoals hierboven
getoond. Zorg ervoor dat u het lassen
niet onderbreekt met de druppels van de
natte doek.
De aangesloten vloeistof- en
gasleidingen mogen niet contact komen
met elkaar of met het product. Trillingen
kunnen de leidingen beschadigen.
Aansluiting van de koelmiddelleiding van de buitenunit
Werkprocedure
20
Voor-, zij- en achterkant van de
leidingaansluiting
Verwijder eerst de leidingkap van
de unit.
Zonder de te gebruiken uitsparing
af. Als het gat open is, kunnen kleine
dieren als eekhoorns en ratten door
het gat in de unit raken en kan de
unit beschadigd raken.
Hogedrukgasleiding
alleen voor
warmteterugwinning
(Het uiteinde is gelast
door buisdop)
Onderkant van de leidingaansluiting
Zonder de uitsparing aan de onderkant
van de unit af en installeer de leiding.
Sluit de resterende opening nadat
u de leiding hebt geïnstalleerd en
geïsoleerd. Als de opening open
blijft, kunnen kleine dieren zoals
ratten en eekhoorns in de unit raken
en de unit schade toebrengen.
Lagedrukgasleiding
