1 Over dit document
2 Specifieke veiligheidsinstructies voor de
3.1
Onderdelen................................................................................
3.2
Basisparameters .......................................................................
3.3
Compatibiliteit............................................................................
4.1
Daikin HomeHub uitpakken.......................................................
5.1
HomeHub ..................................................................................
5.2
Vereisten voor de installatieplaats.............................................
5.3
Openen en sluiten van de Daikin HomeHub .............................
5.3.1
Daikin HomeHub openen............................................
5.3.2
Daikin HomeHub sluiten ............................................
5.4
Aansluiten van de elektrische bedrading...................................
5.4.1
Overzicht van de elektrische verbindingen .................
5.5
Montage van de Daikin HomeHub ............................................
5.5.1
Daikin HomeHub monteren.........................................
1
Over dit document
Doelpubliek
Erkende installateurs
Documentatieset
Dit document maakt deel uit van een documentatieset. De volledige
set omvat:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid:
▪ Veiligheidsinstructies te lezen vóór de installatie
▪ Formaat: Papier (in de doos van de binnenunit)
▪ Montagehandleiding:
▪ Installatie-instructies
▪ Formaat: Papier (geleverd in de kit)
▪ Uitgebreide handleiding voor de installateur:
▪ Voorbereiding
van
de
referentiegegevens, ...
▪ Formaat: Digitale bestanden op https://www.daikin.eu. Gebruik
de zoekfunctie
om uw model te vinden.
Laatste herzieningen van de meegeleverde documentatie kunnen op
de regionale Daikin-website of via uw dealer beschikbaar zijn.
De originele instructies zijn opgesteld in het Engels. Alle andere
talen zijn vertalingen van de oorspronkelijke instructies.
2
Specifieke
veiligheidsinstructies voor de
installateur
Leef altijd de volgende veiligheidsinstructies en voorschriften na.
Montagehandleiding
2
installatie,
goede
praktijken,
Algemeen
GEVAAR
Alle bedrading MOET worden uitgevoerd door een erkend
2
elektricien en MOET voldoen aan de geldende nationale
bedradingsvoorschriften. Mogelijk gevolg: schade aan
eigendommen en elektrocutie.
2
WAARSCHUWING
2
De installatie, service, onderhoud en reparaties moeten
2
voldoen aan de instructies van Daikin en de geldende
3
wetgeving en mogen alleen door bevoegde personen
3
worden uitgevoerd.
3
Installatie (zie "5 Installatie" [ 4 3])
3
GEVAAR: RISICO OP ELEKTROCUTIE
3
▪ Schakel de voeding uit alvorens de Daikin HomeHub te
installeren.
3
▪ Raak de Daikin HomeHub NIET aan met natte handen.
3
4
▪ Laat de Daikin HomeHub NIET nat worden.
4
▪ Demonteer, verander of repareer de Daikin HomeHub
4
NIET.
4
▪ Schakel de voeding UIT als de Daikin HomeHub
4
beschadigd is.
5
5
GEVAAR: RISICO OP ELEKTROCUTIE
5
Sluit de voeding NIET aan en schakel ze NIET in voordat u
de Daikin HomeHub hebt gemonteerd, de elektrische
6
bedrading hebt aangesloten en de Daikin HomeHub hebt
gesloten.
3
Over de Daikin HomeHub
De Daikin HomeHub is een veelzijdige slimme oplossing die dient
als centrale hub om apparatuur van Daikin te verbinden en te
regelen. Bovendien doet de Daikin HomeHub ook dienst als
interface voor slim energiebeheer en woningregeling. De Daikin
HomeHub maakt bediening van een warmtepompsysteem via een
app mogelijk en, afhankelijk van het model, de integratie van een
warmtepompsysteem in een Smart Grid toepassing.
Voor meer informatie over de mogelijke gebruiksgevallen en hun
toepassing, zie de uitgebreide handleiding voor de installateur.

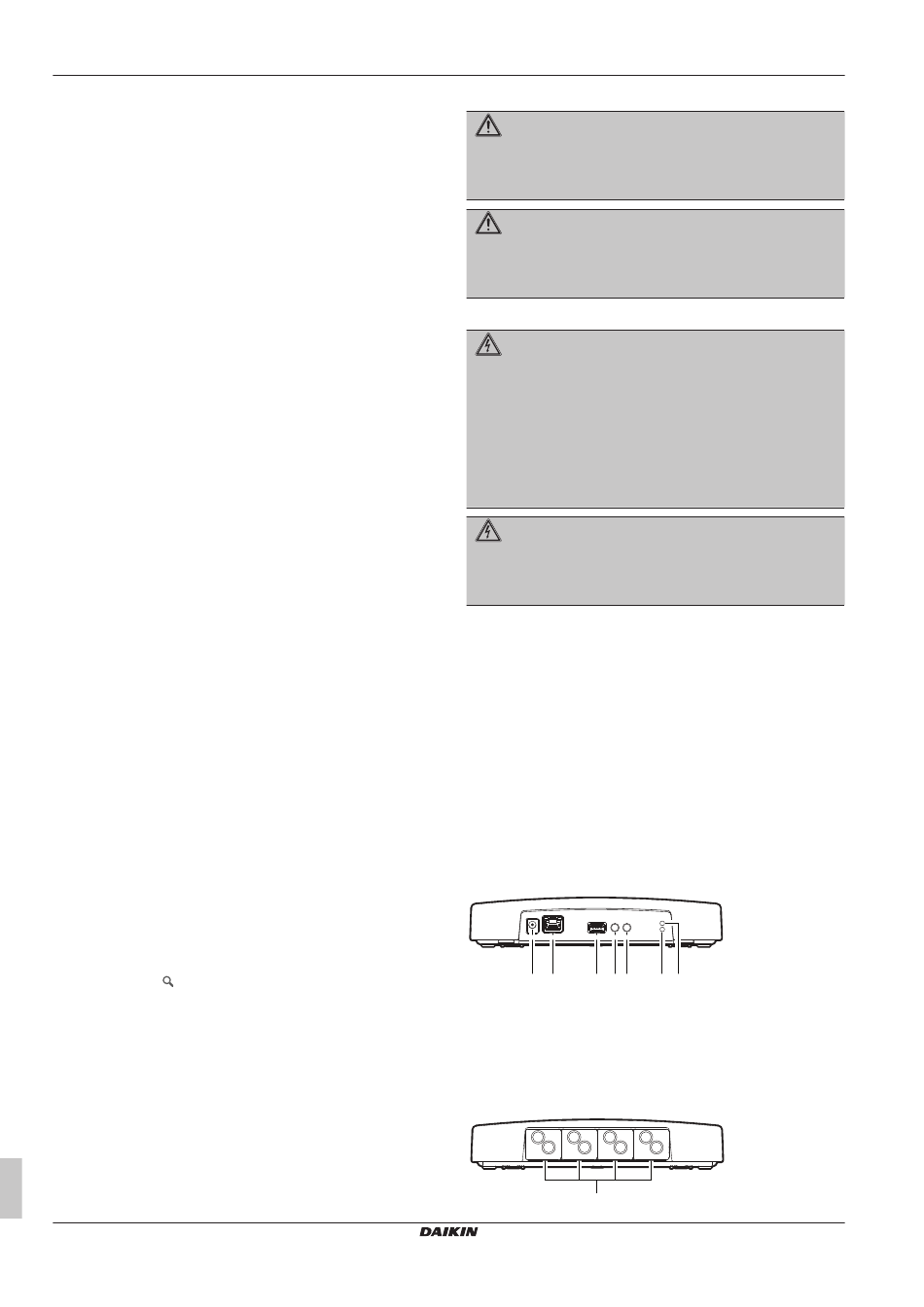

3.1
Onderdelen
Onderkant
12V
LAN1
USB1
a
b
c d e
a
Gelijkstroom ingang (12~24 V)
b
Ethernetpoort (LAN1)
c
USB Type A poort (USB1)
d
Drukknop (PB1)
e
Drukknop (PB2)
f
Led (Blauw)
g
Led (Groen)
Bovenkant
a
PB1 PB2
f g
Daikin HomeHub
4P702816-1 - 2022.11
EKRHH
