Aansluitingen
INFORMATIE
Bedrading van bovenaf. Verwijder de doorvoertules van
de achterste behuizing wanneer u de elektrische bedrading
aansluit. Voordat u de doorvoertules terug in de gaten
schuift, snijdt u ze open met een hobbymes, zodat u de
bedrading door de doorvoertules in de Daikin HomeHub
kunt laten lopen. De doorvoertules MOETEN in de gaten
worden gestoken voordat u de bedrading in de Daikin
HomeHub steekt.
2×
Binnenunit (P1/P2)
X6A-connector (schroefklem)
Zie de handleiding van de binnenunit.
Gebruik alleen geharmoniseerde draad met dubbele
isolatie die geschikt is voor de toepasselijke spanning.
Draaddikte: 0,75–1,25 mm²
Maximumlengte: 500 m
Spanning: 16 V DC — 120 mA
Binnenunit (S21)
X7A-connector (4-pensconnector)
Zie de handleiding van de binnenunit.
Gebruik alleen geharmoniseerde draad met dubbele
isolatie die geschikt is voor de toepasselijke spanning.
Draaddikte: 0,75–1,5 mm²
Maximumlengte: 10 m
U kunt ook kabelboom BRCW901A03 of
BRCW901A08 (optioneel accessoire) gebruiken.
12 V DC — 100 mA
Modbus-interface (RS485)
X8A-connector (schroefklem)
Zie de montagehandleiding van de Modbus-interface.
Gebruik alleen geharmoniseerde draad met dubbele
isolatie die geschikt is voor de toepasselijke spanning.
Draaddikte: 0,75–1,25 mm²
Maximumlengte: 500 m
5.5

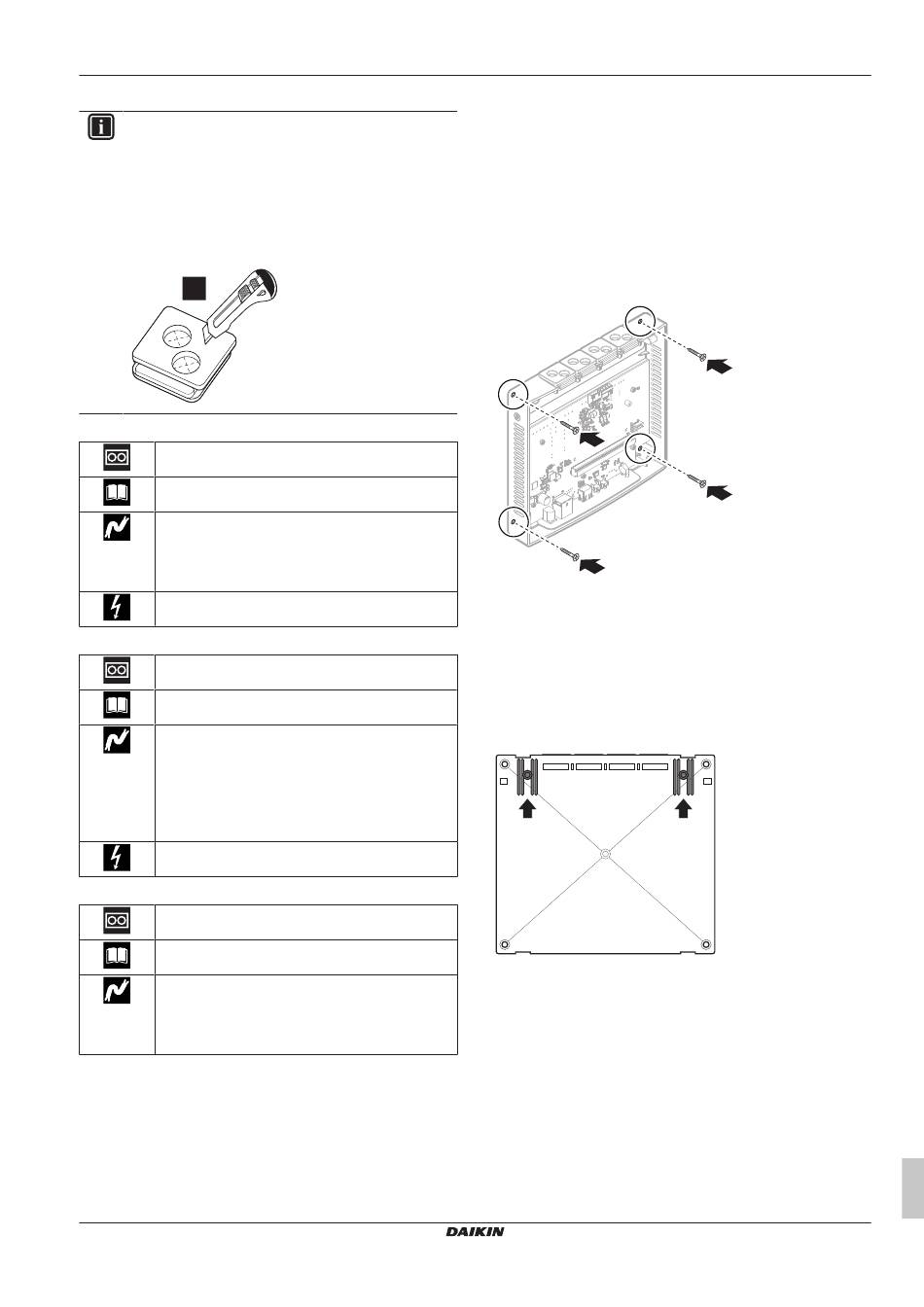

Montage van de Daikin HomeHub
De Daikin HomeHub wordt door middel van montagegaten in de
achterste behuizing aan een muur of een ander vlak oppervlak
bevestigd. De Daikin HomeHub kan ook op een DIN-rail (lokaal te
voorzien) worden gemonteerd.
EKRHH
Daikin HomeHub
4P702816-1 – 2022.11
5.5.1
Daikin HomeHub monteren
Montage aan een muur
Vereiste: De voorste behuizing van de Daikin HomeHub is
verwijderd.
1 Bepaal de montageplaats voor de Daikin HomeHub. Zie
"5.2 Vereisten voor de
informatie.
2 Boor gaten voor de pluggen en plaats de pluggen.
3 Monteer de achterste behuizing tegen de muur door de 4
meegeleverde montageschroeven te plaatsen en vast te
draaien.
Montage op een DIN-rail
Vereiste: De voorste behuizing van de Daikin HomeHub is
verwijderd.
1 Bepaal de montageplaats voor de Daikin HomeHub. Zie
"5.2 Vereisten voor de
informatie.
2 Monteer de Daikin HomeHub op de DIN-rail (lokaal te voorzien);
gebruik de clips aan de achterkant van de Daikin HomeHub om
deze op de rail te plaatsen en vast te klikken.
3 Bevestig de Daikin HomeHub op de DIN-rail met schroeven
(lokaal te voorzien).
6
Het systeem starten
De Daikin HomeHub wordt gevoed door de meegeleverde voeding.
Voor instructies over het configureren van de Daikin HomeHub voor
een specifiek gebruik, zie de toepassingsgids.
6 Het systeem starten
installatieplaats" [ 4 3] voor meer
installatieplaats" [ 4 3] voor meer
