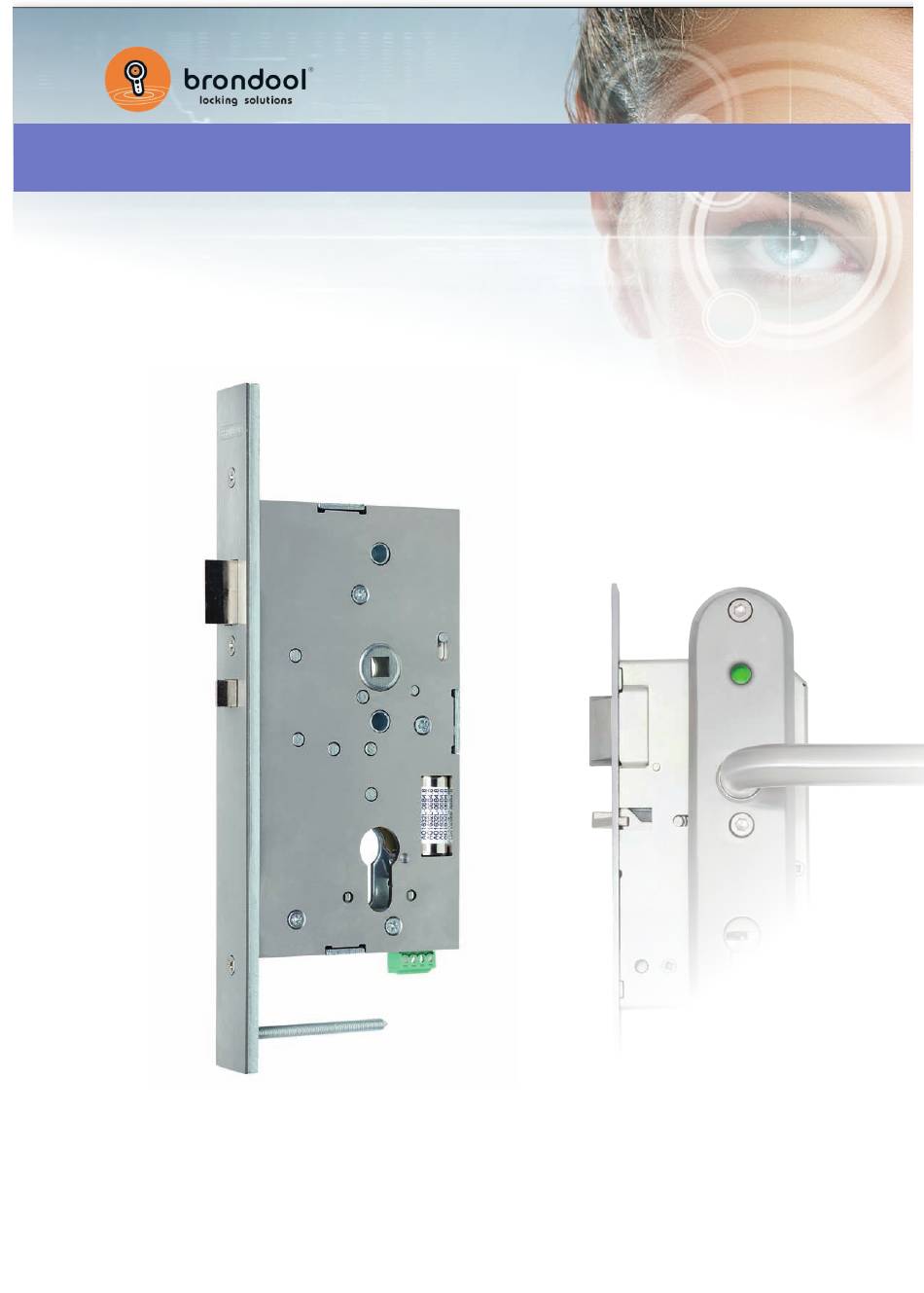

- Pagina 1 Montage voorschrift 4347-LED Montagehandleiding 4347LED Februari 2016...
- Pagina 2 Ÿ Storingen welke voorkomen hadden kunnen worden door het correct uitvoeren van de Brondool inbouw- en montagevoorschriften, vallen niet onder de garantie. De deur en het kozijn moeten in goede staat verkeren en mogen niet klemmen. De deurdranger, indien aanwezig, moet goed functioneren met voldoende sluitkracht.
- Pagina 3 Montage voorschrift 4347-LED Werking Werkt op basis van ruststroomprincipe, spanningsloos ontgrendeld (de kruk bediend de dagschoot). · Bij het dichttrekken van de deur wordt de dagschootvergrendelpal door de deurpost in het slot geduwd en blokkeert hierdoor de dagschoot, wat het terugduwen van de dagschoot van buitenaf onmogelijk maakt.
-
Pagina 4: Montage Voorschrift Brondool Beslag
Montage voorschrift 4347-LED Montage voorschrift Brondool Beslag In geval van een nieuwe deur, is het uitgangspunt dat het slot en de profielcilinder reeds zijn geplaatst. Bij vervanging dient u het oude garnituur eerst te verwijderen. Het binnenschild van het veiligheidsbeslag (het schild met 3 schroefgaten) gebruiken we als boormal voor de schroefgaten. -
Pagina 5: Technische Gegevens
Montage voorschrift 4347-LED Technische gegevens Gegevens slot 4347-LED Specificaties 4347-LED Voorplaat RVS, afmeting 267x29x6 mm [Rechthoekig] Dagschoot RVS (getest - > 30.000N) Hulpschoot Messing vernikkeld Slotkast Staal verzinkt corrosiebestendig Cilindermaat / Steekmaat 17 mm europrofiel / PC72 Doornrmaat 60 mm... -
Pagina 6: Led Kleur Functionaliteiten Beslag
Montage voorschrift 4347-LED LED Beslag Gegevens beslag RVS [5500-CL] · Steekmaat: PC72 Schild afmeting: 250 x 50 mm · Schild dikte: 11,5 mm kamerzijde / 9,5 mm gangzijde · · Uitvoering: op aanvraag · Draairichting: DIN-links / DIN-rechts Kleur: RVS geborsteld ·... - Pagina 7 Montage voorschrift 4347-LED Hoe de LED print[en] aan te sluiten vanaf het slot naar de LED-print[en] op het beslag. LED 1 LED-print 2 aderige naar LED-print LED 2 LED-print LED-print 2 aderige [kort] van LED print naar LED-print 2 aderige naar LED-print...
- Pagina 8 Montage voorschrift 4347-LED I.c.m. een extern toegangscontrole systeem Externe connector voor aansturing slot. [aansluiting-B] Voor het aansturen van het slot, een potentiaal vrij maak [puls] contact aansluiten op 3 en 4 van de connector. Afhankelijk van de ingestelde tijd zal het slot in de open stand blijven staan.
- Pagina 9 Montage voorschrift 4347-LED Uitsparingsmaten voor het aluminium LED beslag 3,7 cm LED print 5 cm 8,5 cm 10,6 cm Ø 2,6cm 7,2 cm 26 cm 15,4 cm Ø 1,2 cm Montagehandleiding 4347LED Februari 2016...
- Pagina 10 Montage voorschrift 4347-LED Uitsparingsmaten voor het RVS LED beslag 3,7 cm LED print 5 cm 7,9 cm 2,2 cm 22,4 cm 7,2 cm 25,0 cm 14,5 cm Ø 1,6 cm Montagehandleiding 4347LED Februari 2016...
- Pagina 11 Montage voorschrift 4347-LED Sparingsmaat slotkast 12 cm 0,3 cm 3 cm Freesmaten t.b.v. 610 CL slot Met standaard voorplaat 23,5 cm 18 cm 18 cm 2,5 cm Montagehandleiding 4347LED Februari 2016...
- Pagina 12 Montage voorschrift 4347-LED Montagehandleiding 4347LED Februari 2016...
