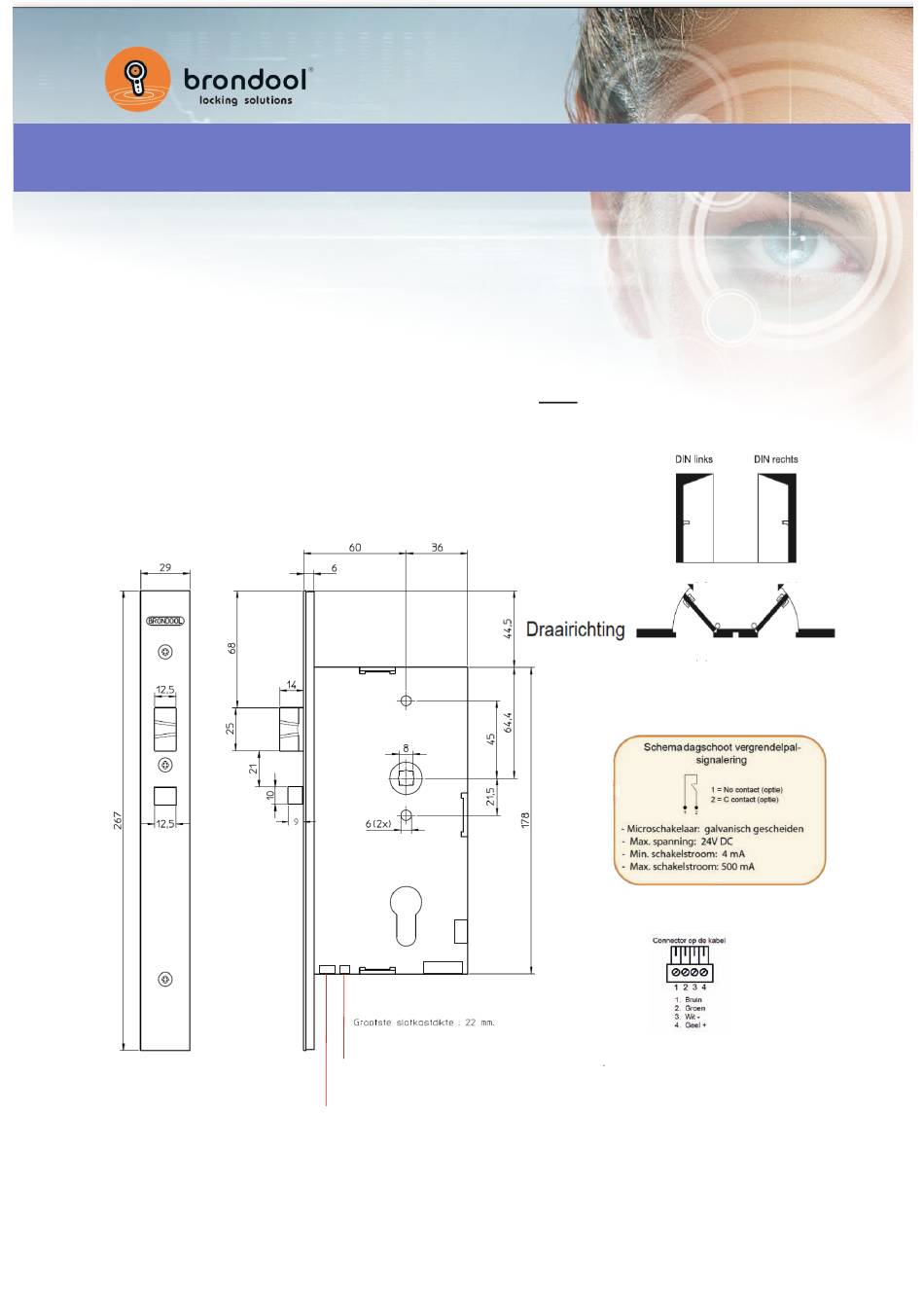

Montage voorschrift 4347-LED
Werking
Werkt op basis van ruststroomprincipe, spanningsloos ontgrendeld (de kruk bediend de dagschoot).
·
Bij het dichttrekken van de deur wordt de dagschootvergrendelpal door de deurpost in het slot
geduwd en blokkeert hierdoor de dagschoot, wat het terugduwen van de dagschoot van buitenaf
onmogelijk maakt. Wanneer de spanning onderbroken wordt, kan de dagschoot mechanisch met de
kruk wel bediend worden.
Aan te sluiten op brandmeld- of calamiteiten centrales. Het slot is voorzien van dagschoot en
·
dagschootvergrendelpal. Met de sleutel is de dagschoot altijd mechanisch te bedienen.
De dagschoot is bedienbaar d.m.v. deurkruk en
·
sleutel.
·
Deurstandsignalering d.m.v.
dagschootvergrendelpal
Advies:
zet de meenemer van de cilinder altijd in de nul stand. De slag van het schakelen ligt nu nagenoeg in
het midden.
Externe aansluiting
1-2-3-4
Aansluitconnector:
1 = signalering dagschootvergrendel pal
2 = signalering dagschootvergrendel pal
3 = min van de voeding
4 = plus van de voeding
LED aansluiting
2-polige connector onder het slot
n.v.t.
4-polige connector onder het slot
Montagehandleiding 4347LED Februari 2016
1
2
3
4
3
