HERDER BV
MACHINEFABRIEK
HERDER
MIDDELBURG
4.4

Onderdelen

De Grenadier is in diverse groepen onderdelen te verdelen:
4.4.1

Aanbouwframe

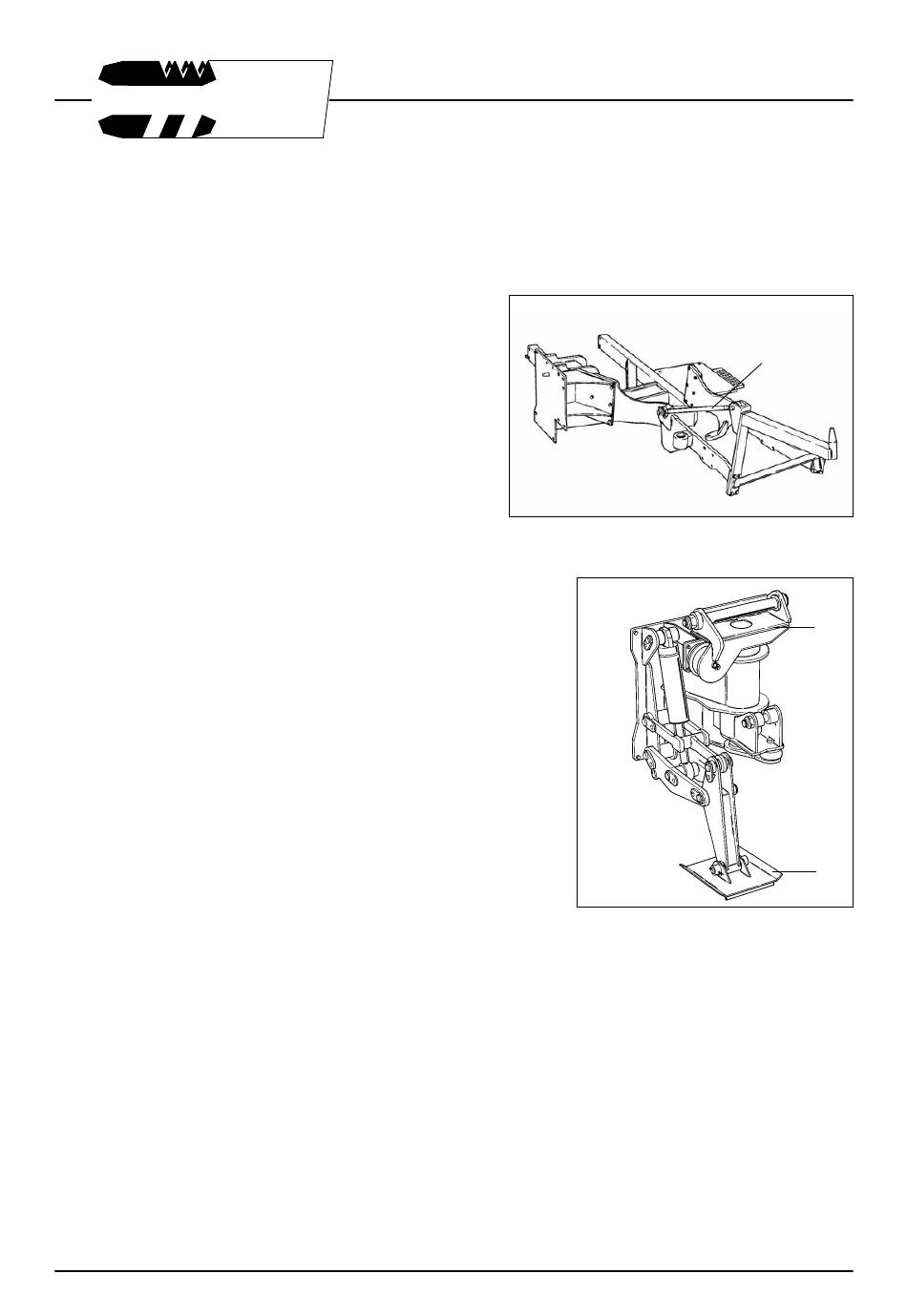

Onder de tractor komt een aanbouwframe waaraan later het
aanbouwstuk, de werktuigdrager en eventuele contrage-
wichten worden bevestigd.
De buis (1) kan ook als topstang uitgevoerd zijn. In dat geval
kan deze weggeklapt worden, zodat het motorcompartiment
van de tractor goed bereikbaar blijft voor het uitvoeren van
onderhoud. De topstang moet tijdens het gebruik van de
Grenadier op lichte spanning staan.
Bestelnummer topstang: 9278.1001.
4.4.2

Aanbouwstuk

Het aanbouwstuk wordt aan de zijkant van het aanbouwframe beves-
tigd. Het aanbouwstuk is voorzien van:
– Een hydraulisch bediende draaikolom (1) voor bevestigen van het
giekenstel.
– Een hydraulisch bediende steunpoot (2) om de machine af te steu-
nen (als optie kan een steunwiel gemonteerd worden).
1-2101-07Mei09/W2-WK
4-3
Productbeschrijving
1
1
2
