HERDER
13°

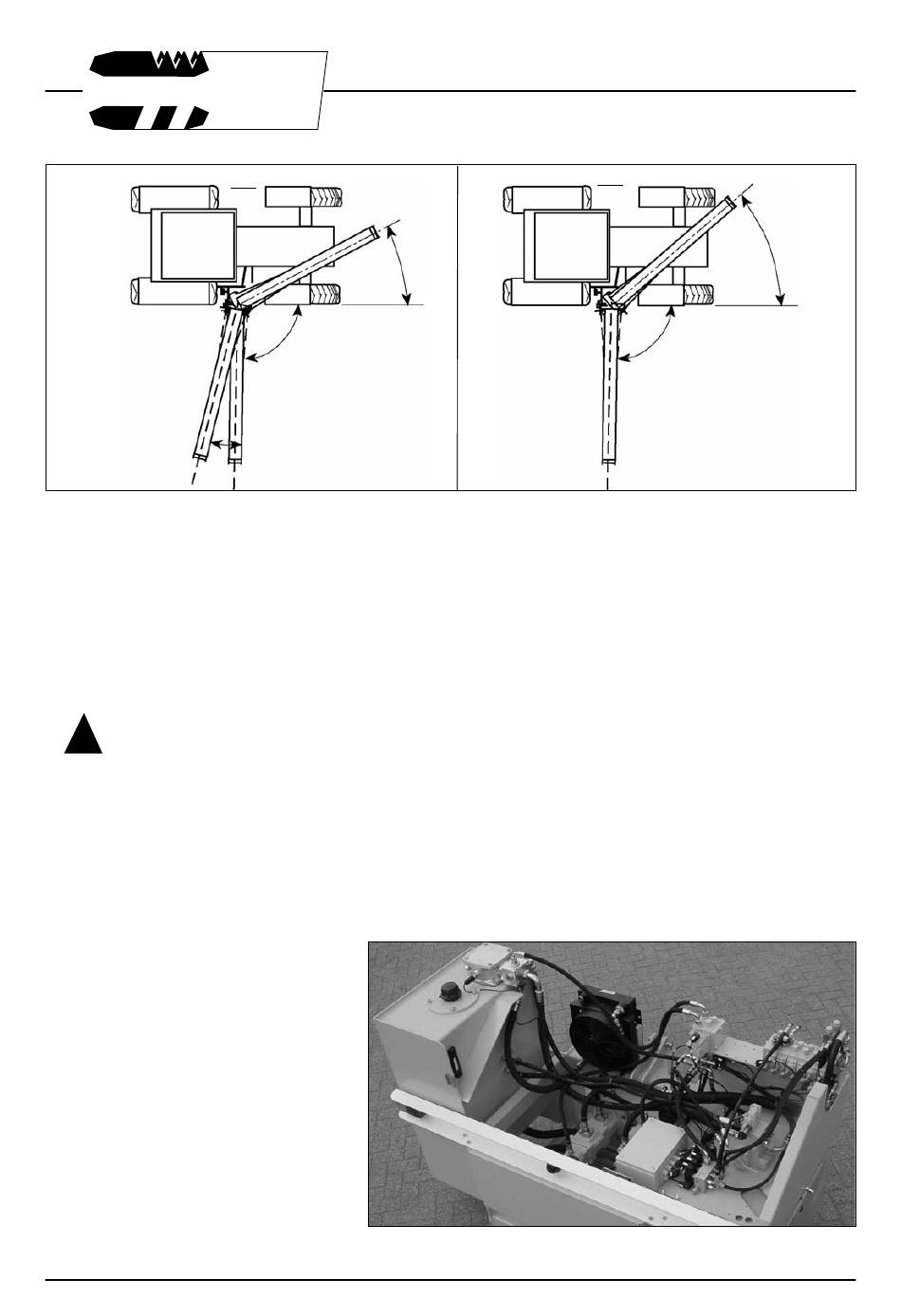

De 512 en 513 uitvoering verschillen van elkaar v.w.b. de ligging van het draaibereik (hefcilindersteunbus is
anders).
Bij de 512 kan (na het demonteren van verloopstuk 0792.1016) de draaikolom 13° extra naar achteren draai-
en. Verwijder dit verloopstuk nooit bij een 513 uitvoering (zwenkcilinder gaat dan kapot).
4.4.3
Steunwiel
In plaats van de standaard steunpoot kan ook een steunwiel worden gemonteerd.
Monteer dit steunwiel alleen in de voorste stand als het verloopstuk 0792.1016 op het aanbouw-
!
stuk is gemonteerd.
4.4.4
Gieken
De Grenadier is leverbaar met verschillende giekencombinaties bestaande uit Giek 1 en Giek 2. Giek 2 kan
evt. als schuifgiek worden uitgevoerd (groter bereik bij dezelfde transporthoogte). Zie voor specificaties van
de diverse giekencombinaties zie hoofdstuk 5.
4.4.5
Hydraulische unit
De hydraulische unit, die wordt opgehan-
gen in de hefinrichting, bestaat uit een
frame, oliereservoir, tandwielkast, pom-
pen, stuurschuif en een oliekoeler.
De uitvoering van de pompen en de
stuurschuif is afhankelijk van het type
Grenadier.
HERDER BV
MACHINEFABRIEK
MIDDELBURG
512
92°
1-2101-07Mei09/W2-WK
27°
4-4
Productbeschrijving
513
40°
92°
