NL
1.

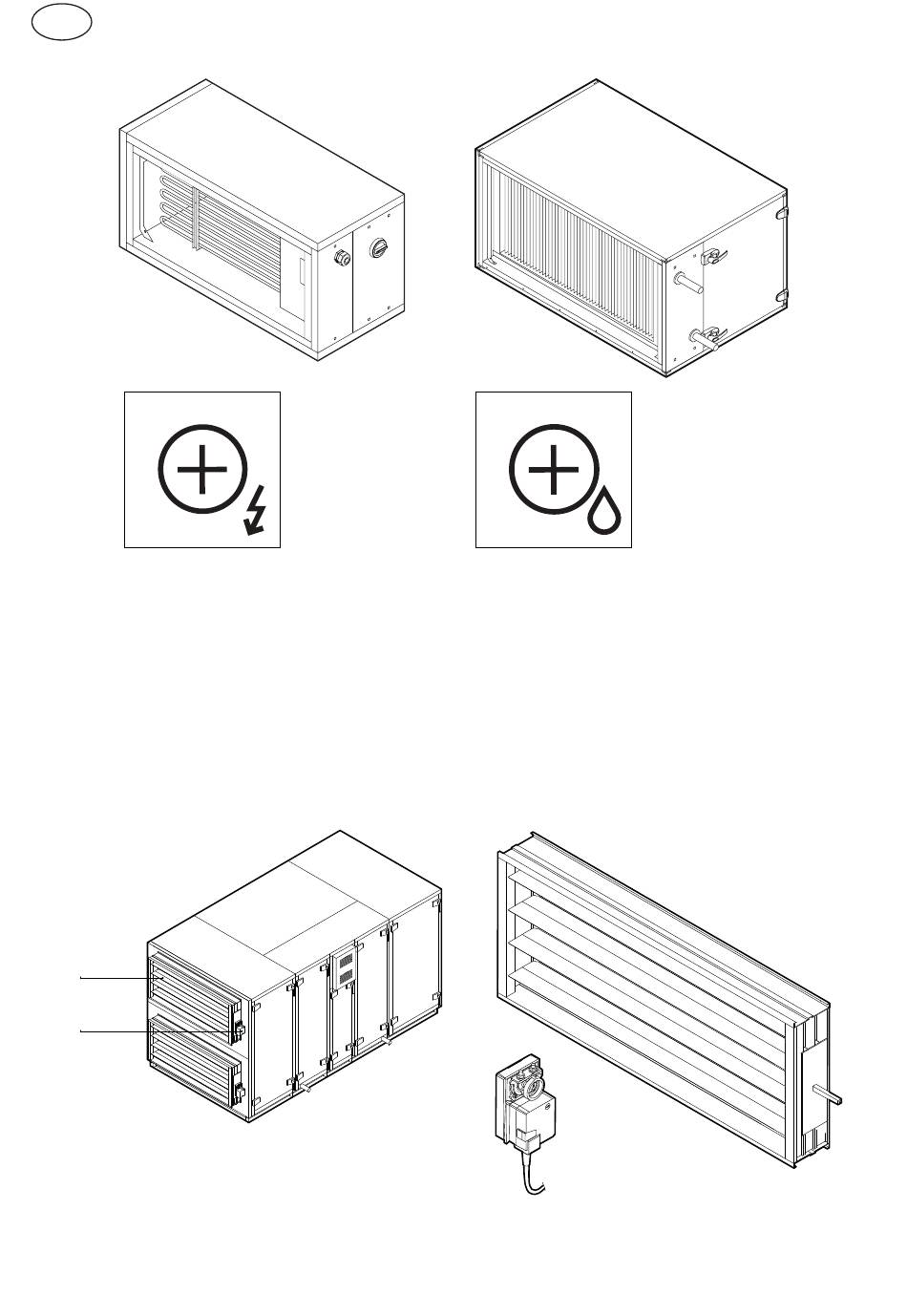

1 – elektrische verwarmingssectie en etiket, 2 – waterverwarmingssectie en etiket
1.3.5. Luchtkleppen
Luchtkleppen worden aan de buitenkant van de kast gemonteerd en met zelftappende schroeven bevestigd. Lucht-
kleppen zijn ontworpen om de kast te isoleren en te beschermen tegen luchtstromen en tocht wanneer de kast stilstaat.
De klepbladen worden gesloten/geopend met een elektrische aandrijving (24 V AC), waarvan het vermogen en het koppel
wordt geselecteerd op basis van een klepmaat. Rechthoekige luchtkanalen kunnen rechtstreeks op kleppen worden aange-
sloten (zie hoofdstuk "Aansluiting van luchtkanalen"). Bij buitenopstelling moeten luchtkleppen met elektrische aandrijvin-
gen worden beschermd tegen omgevingsinvloeden door middel van speciale afdekkingen of andere constructies.
1
2
14
O N
Fig. 9. Verwarmingssectie
Fig. 10. Luchtafsluitende kleppen
1 – luchtklep, 2 – elektrische klepaandrijving
UAB KOMFOVENT behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
2.
1.
2.
RHP Pro2_installation manual_23-03
