Derde uitgave • Derde druk

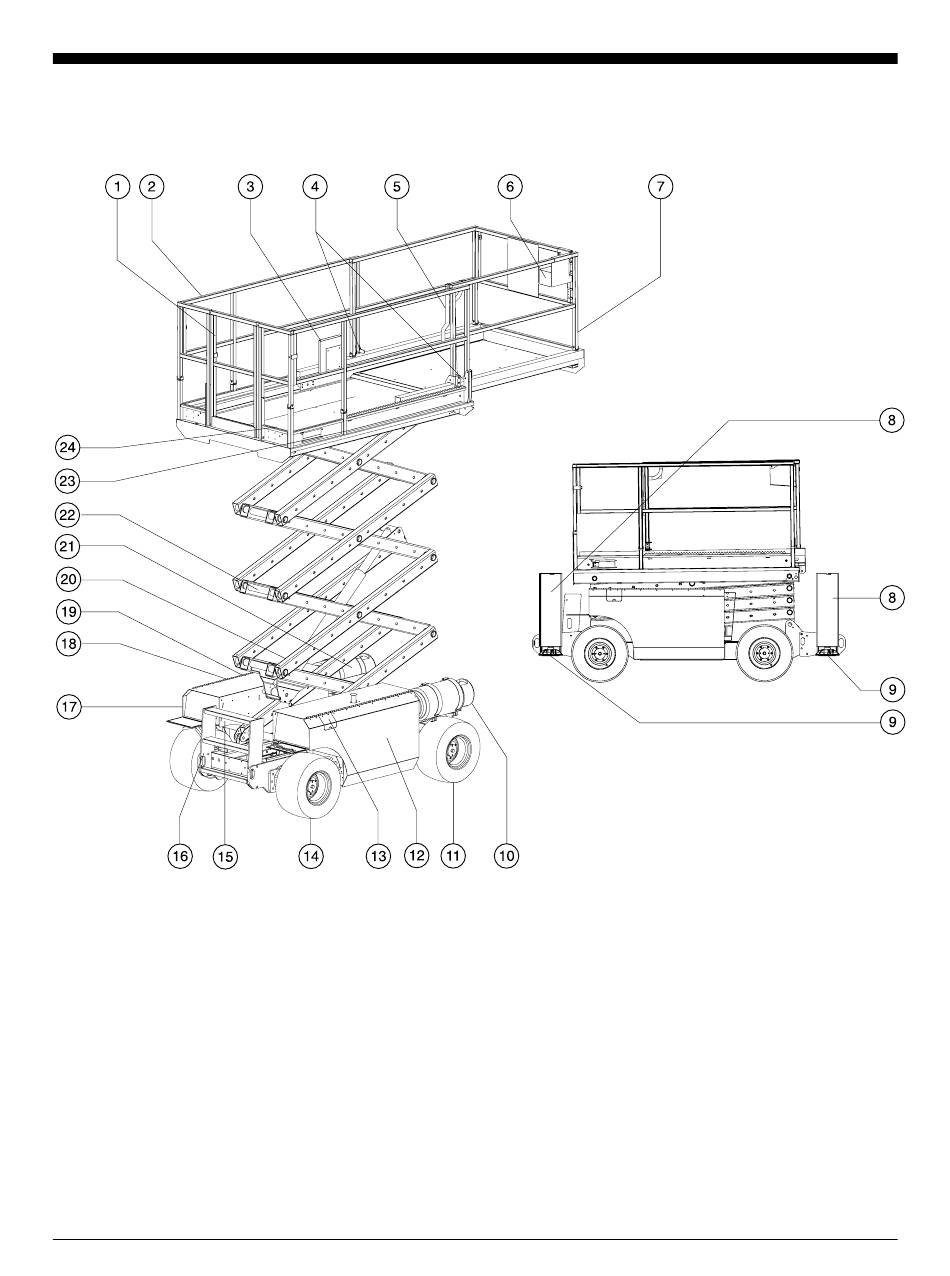

1 Platformtoegangshek
2 Platformveiligheidsreling
3 Opbergruimte voor
handleiding
4 Veiligheidsgordelveran-
keringspunt
5 Vergrendelingshendel
platformverlenging
6 Platformbediening
7 Platformverlenging
8 Stempelbehuizing (indien
voorzien van stempels)
9 Stempelvoetkussen (indien
voorzien van stempels)
Onderdeelnr. 82702DU
10 LPG-tank
11 Stuurwiel
12 Afdekking aan motorzijde
13 Brandstoftank
14 Achterwiel
15 Scheefstandalarm (onder
afdekking)
16 Bevestigingspunt
toegangsladder/transport
17 Grondbediening met LCD-
scherm
18 Afdekking aan
grondbedieningszijde
Genie GS-2668 RT en Genie GS-3268 RT
Bedieningshandleiding
Legenda
19 Peilaanduiding hydraulische
olie (onder afdekking)
20 Knopschakelaar
remvrijzetpomp en
remvrijzethendel (op deze
afbeelding niet zichtbaar)
21 LPG-tank (optioneel)
22 Veiligheidsarm
23 Laadvermogenindicatie
(indien aanwezig)
24 GFCI-contactdoos
9
