MONTAGE 1/3
VASTSTELLING VAN HET BOORSJABLOON AAN DE MUUR
Gebruik het malplaatje als richtlijn om de plaats van de drie verankeringsschroeven te markeren. Wees extra voorzichtig bij het nivelleren van
.
het boorsjabloon. Het gebruik van een waterpas wordt sterk aangeraden.
Boor de gemarkeerde montagegaten met de opgegeven diameter voor de geselecteerde installatiehardware
en controleer de plaatsing van de gaten. Voor de installatie op hout, baksteen en cement,
gebruik het materiaal dat bij je laadsysteem geleverd wordt.
Voordat de je me de installatie begint:
Open voorzichtig de deksel.
Maak de communicatiekabel van de deksel los.
Plaats de rubberen stoppen in de onderste holtes
Verzeker je ervan dat de stroom tijdens de installatie afgesloten is.
MONTAGE
IBELANGRIJK : In het geval dat je Wallbox de kabel aansluiting aan de achterkant bebruikt, volg stappen 0 en 00. Zo niet, ga dan direct naar stap 1.

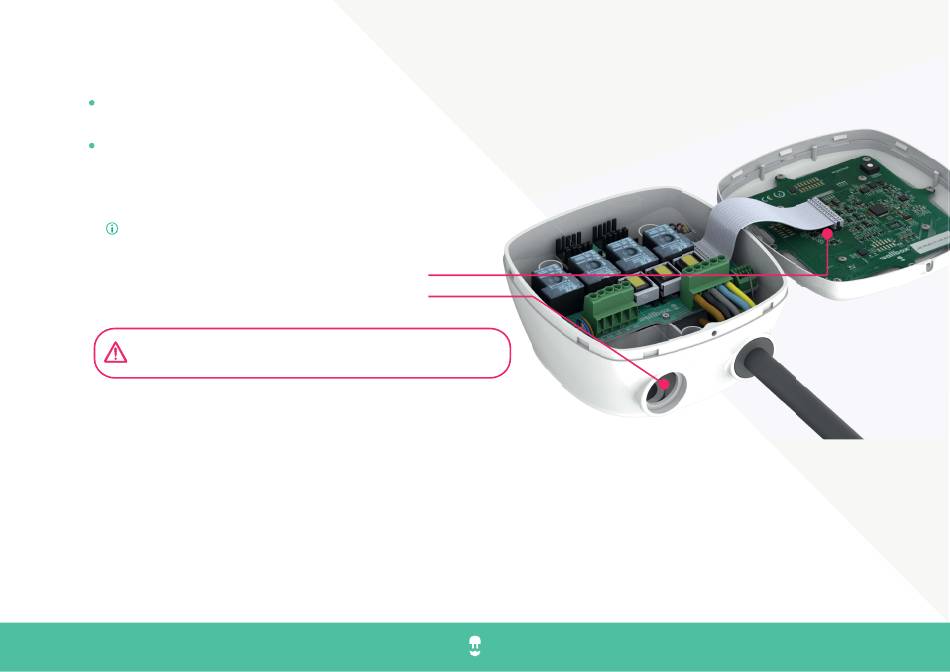

Stap 0:
Aan de achterkant van de Wallbox vind je een nauwere muurzone; gebruik een cutter of een ander scherp gereedschap en maak een
insnijding om de kabel door te laten. Verwijder de scherpe kantjes voorzichtig. Introduceer de RutaSeal® in de daarvoor gecreëerde ruimte.
Stap 00:
Haal de stroomkabel voorzichtig door de RutaSeal®. Deze is zo gemaakt dat er kabels van 11 tot 17mm door kunnen, de standaard maat
voor kabels die tot 22kW kunnen vervoeren.
