FIESSLER
E L E K T R O N I K

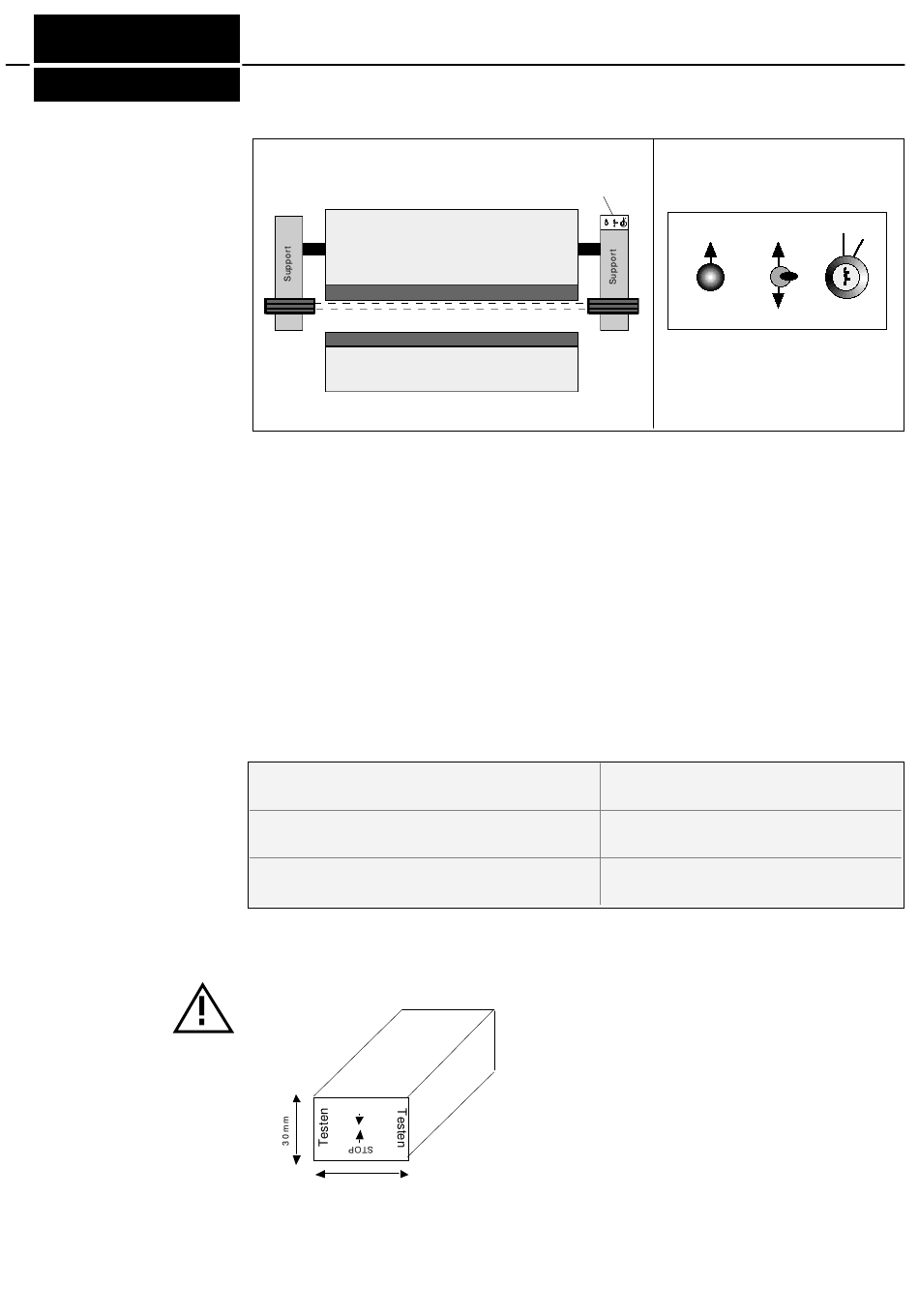

Bedieningsonderdelen
Uitrichteenheid - Lichtdioden
Testen van de naloopweg
zender
Sleutelschakelaar "Justage ein/aus": Bij eerste justage en na matrijswissel de sleutelschakelaar op aan zetten.
Deze functie is alleen actief bij schakelstand uit.
Wordt de sleutelschakelaar na de justage weer op "Aus"gezet, dan volgt een startvrijgave.
Knop "Empfanger auf": deze knop dient ervoor, de ontvanger handmatig naar boven te brengen, wanneer
deze na een ondermatrijswissel door het ondermatrijs afgedekt wordt en daardoor door de zender niet meer
gevonden wordt.
Knop "Sender auf/ab" : deze knop dient ervoor, de zender handmatig naar boven of naar beneden te brengen
tot deze de ontvanger gevonden heeft. Deze knop dient er tevens voor het AKAS te justeren na een
matrijswissel.
Om de justeerstand te herkennen, bevinden zich aan de voor- en bovenzijde van de ontvangers steeds vier
rode LED's voor uitrichtcontrole
Lichtscherm vrij, goed uitgericht
Lichtscherm vrij, straal treft niet juist
Lichtscherm verkeerd uitgericht of onderbroken
Nadat het AKAS goed gejusteerd en ingesteld is, moet de toegestane naloopweg van de machine van <
10 mm getest worden. Dit kan a) met de meegeleverde teststaaf of b) met een nalooptijdmeetapparaat.
STOP
39mm
Bedieningsonderdelen
ontvanger
plaatje 24/1
a)
De proefstaaf wordt zo op het onderwerktuig gelegd, dat
"STOP"in de juiste stand gelezen kan worden. Werkgang
beginnen. AKAS wordt onderbroken en stopt de werkgang.
Proefstaaf 90"draaien, zodat "Prüfen"kan worden gelezen en
tussen het onder- en bovenmatrijs schuiven. De toelaatbare
naloopweg wordt niet overschreden, wanneer de proefstaaf
het bovenmatrijs niet aanraakt.
Mocht dit toch het geval zijn, dan moet de perssnelheid
zover verminderd worden, dat de toelaatbare naloopweg van
< 10 mm wordt aangehouden.
b)
Indien gewenst, voert de firma Fiessler nalooptijdmetingen
uit.
plaatje 24/3
Montage
Justeerinstructie bij installatie
Ontvanger omhoog Zender omhoog uit aan
Zender omlaag
"LS Frei"LED aan, "Ausrichtkontrolle"LED's uit
"LS Frei"LED aan, "Ausrichtkontrolle"LED's aan
"LS Frei"LED uit, "Ausrichtkontrolle"LED's aan
"LS Unterbochen" LED aan
6
6.4
Instellen
plaatje 24/2
