FIESSLER
E L E K T R O N I K
Justeerinstructie
Deze justeerinstructie bevindt
zich op de ontvanger-support

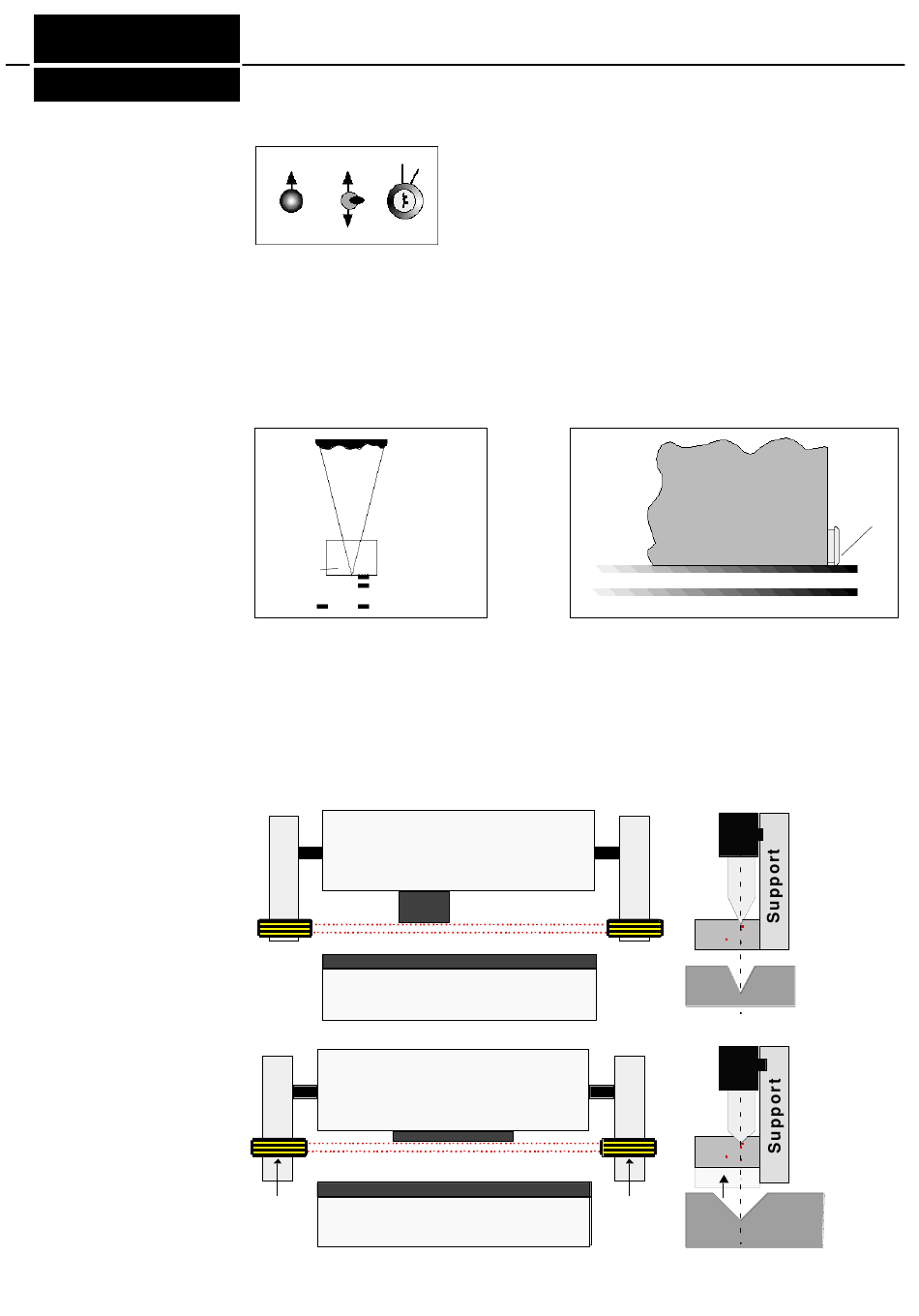

Schematische weergave van het
AKAS na een matrijswissel en de
daarbij behorende zender- en
ontvangerherinstelling
Ontvanger omhoog Zender omhoog uit aan
Zender naar beneden
Instellen
plaatje 25/1
Let op: Als een ondermatrijs ingebouwd wordt, dat wezenlijk hoger als het voorgaande is, dan bestaat
de kans, dat de ontvanger nooit door de zender gevonden wordt, omdat deze steeds door het
ondermatrijs afgedekt wordt. Is dit het geval, dan moet de ontvanger met de knop "Empfänger
Auf"handmatig naar boven gebracht worden tot de ontvanger in het vrije bereik van de zender ligt en de
zender gevonden heeft.
Zender handmatig naar boven brengen (ontvanger gaat automatisch mee) tot het aan het bovenmatrijs
bevestigde magneetplaatje de laserstraal E4 onderbreekt en de uitrichtcontrole van E4 aangaat. Het
meegeleverde magneetplaatje moet daarbij zo op het bovenmatrijs gefixeerd zijn, dat de rand zich op gelijke
hoogte als het bovenmatrijs bevindt. (Plaatje 25/2, 25/3)
bovermatrijs
Magneet-
plaatje
Daarna zo ver naar beneden gaan, dat de uitrichtcontrole van E4 weer uitgaat.
Het bovenmatrijs of magneetplaatje raakt licht de bovenste lichtstraal en waarborgt daardoor de
veiligheidsafstand van ca. 20 mm tot de lichtscherm onderdelen E1 en E2. Het AKAS is nu goed gejusteerd.
Nu moet de proefstaaf op het ondermatrijs gelegd worden. De sleutelschakelaar op "aus"zetten en de sleutel er
uit trekken.
De sleutel moet zich onder toezicht van een verantwoordelijk persoon bevinden!
De volgende werkgang van de pers wordt door de proefstaaf onderbroken. Het bovenmatrijs mag
daarbij de proefstaaf niet raken.
Justeerinstructie - na matrijswissel
Bij
eerstjustage
of
na
matrijswissel
ontvangersupport op "Ein"zetten. Staat de Zender zo tov de ontvanger, dat
de uitrichtcontrole van E1 en E2 branden, dan gaat de ontvanger
automatisch naar de onderste aanslag. In dit geval de zender met de knop
"Sender Auf/Ab"naar beneden brengen tot deze de ontvanger gevonden
heeft. Dan zijn de rode "Ausrichtkontrollen"LED's uit.
plaatje 25/2
A
B
Montage
6
6.5
de
sleutelschakelaar
op
de
Magneet-
plaatje
bovermatrijs
plaatje 25/3
A
B
plaatje 25/4
