5 Montage

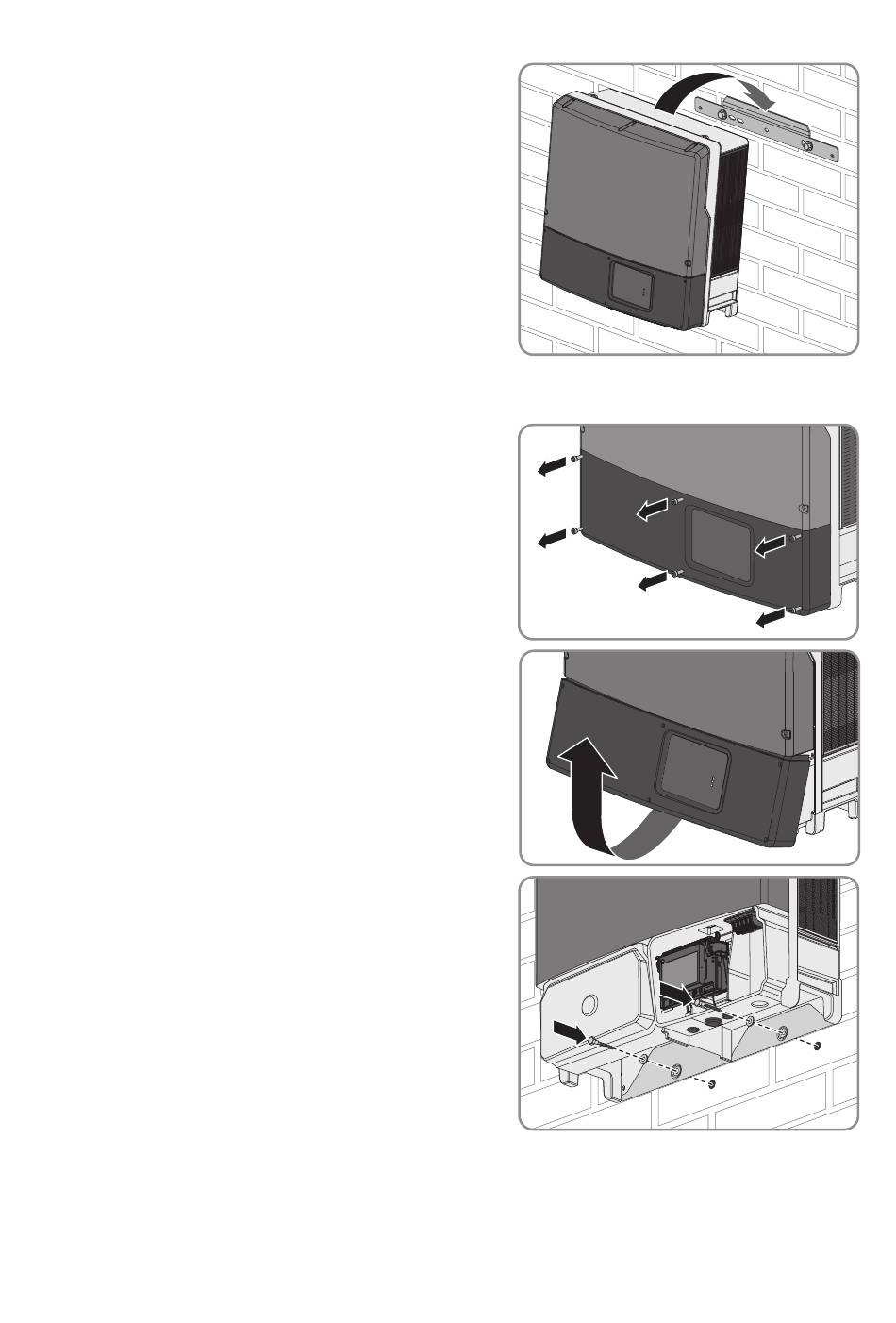

7. Hang de omvormer in de wandsteun.
8. Als de omvormer met een kraan is getransporteerd, draai dan de oogschroeven uit de
schroefdraden aan de bovenkant van de omvormer en breng de blindstoppen weer aan.
9. Draai alle 6 de schroeven van de onderste
behuizingsdeksel eruit met een inbussleutel (SW 3).
10. Klap de onderste deksel omhoog en verwijder hem.
11. Bevestig de omvormer met geschikt
bevestigingsmateriaal aan de wand om hem tegen
uittillen te beveiligen. Gebruik hiervoor de beide
onderste gaten in de achterwand van de omvormer.
12. Controleer of de omvormer stevig vastzit.
