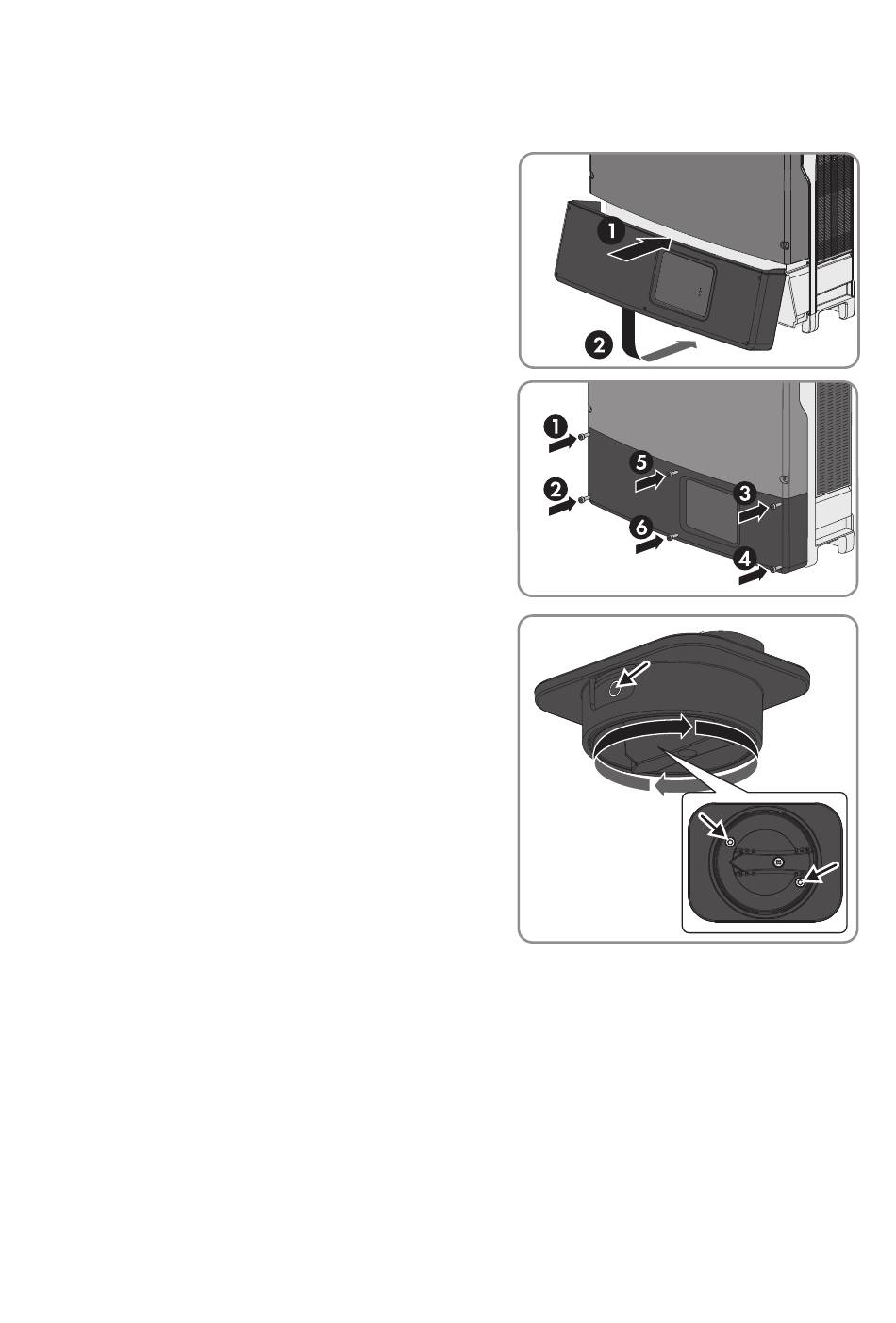

Werkwijze:
1. Zorg ervoor dat de AC-kabel zo wordt gelegd dat deze niet door de scheidingswand van de
onderste behuizingsdeksel kan worden beschadigd.
2. Plaats de bovenkant van de onderste
behuizingsdeksel in de behuizing en klap de deksel
naar beneden. Daarbij moeten de schroeven uit de
onderste behuizingsdeksel steken.
3. Draai alle 6 schroeven met een inbussleutel (SW 3)
vast in de volgorde 1 t/m 6 (koppel: 2,0 Nm ±
0,3 Nm). Door de volgorde aan te houden,
voorkomt u dat de behuizingsdeksel scheef komt te
zitten en de behuizing niet volledig wordt afgedicht.
Tip: plaats de lange schroef in het schroefgat
onderin het midden en de 5 korte schroeven in de
overige schroefgaten als de schroeven uit de
onderste behuizingsdeksel vallen.
4. Zet de DC-lastscheider in de stand O zodat de
beide schroeven zichtbaar zijn voor de montage.
5. Plaats de DC-lastscheider stevig in de inrichting van de omvormer. Daarbij moet de DC-
lastscheider in de stand O blijven staan en moeten de schroeven boven de schroefdraden
liggen.
