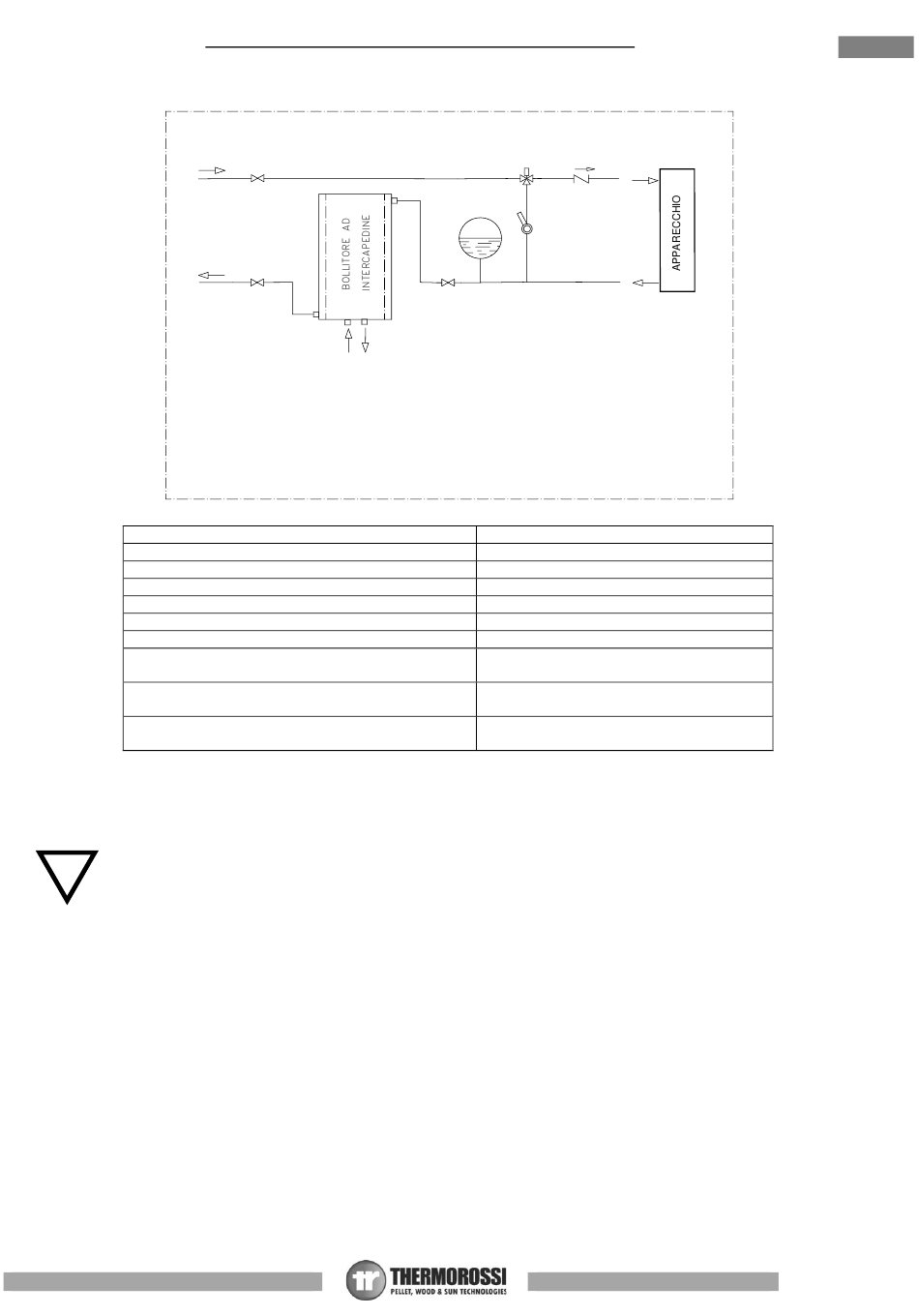

5.4 INDICATIEF HYDRAULISCH SCHEMA MET BOILER MET INKAPSELING OF MET SPIRAALELEMENT
A :
R :
S :
VNR : valvola di non ritorno
VEC : vaso di espansione chiuso per protezione impianto
VM3VT : valvola miscelatrice termostatica punto fisso 55°c
VSP: valvola saracinesca (da parzializzare in funzione delle perdite di carico dell'impianto
Legenda
APPARECCHIO
BOLLITORE AD INTERCAPEDINE
A : andata impianto riscaldamento
R: ritorno impianto riscaldamento
S : saracinesca
VNR : valvola di non ritorno
VEC : vaso di espansione chiuso per protezione
impianto
VM3VT : valvola miscelatrice termostatica punto
fisso 55°c
VSP: valvola saracinesca (da parzializzare in
funzione delle perdite di carico dell'impianto
AANDACHT: In dit geval kan de temperatuur van het water in de boiler niet geregeld worden en hangt die af van de temperatuur van
de aanvoer van de installatie, dit betekent van de ingestelde temperatuur in de generator. Men kan de boiler op het terugloopcircuit
installeren. Om de boiler optimaal efficiënt te houden, is het aangeraden om een waterverzachter in het sanitaire systeem
te installeren.
AANDACHT: de generator moet verplicht op de aarding worden aangesloten. Als deze instructie niet wordt
nageleefd, kan dit ernstige schade aan de romp van het toestel veroorzaken die niet door de garantie is gedekt.
Laat de aarding door een erkende elektricien controleren. Er mag geen elektrisch potentieel (Volt) zijn tussen
de aarding van de generator en de werkelijke aarding van de installatie (aardontlader). Om elektrochemische
corrosie van de romp van het toestel te vermijden, is het verboden om verzinkte leidingen of verzinkte
koppelingen te gebruiken. Andere materialen moeten op de aarding worden aangesloten via speciale
massakabels, om een equipotentiale aardingsinstallatie te verkrijgen.
Handleiding voor installatie, gebruik en onderhoud
PIDRA 14
R
S
A
S
andata impianto riscaldamento
ritorno impianto riscaldamento
saracinesca
schema idraulico - bollitore a intercapedine.dft 03/05/2016
VM3VT
VNR
VEC
VSP
S
Legende
TOESTEL
BOILER MET INKAPSELING
A: aanvoer verwarmingsinstallatie
R: terugloop verwarmingsinstallatie
S: afsluiter
VNR: terugslagklep
VEC: gesloten expansievat ter
bescherming van de installatie
VM3VT: thermostatische mengklep met
vast punt 55°C.
VSP: afsluitklep (te partialiseren in functie
van het laadverlies van de installatie)
R
A
