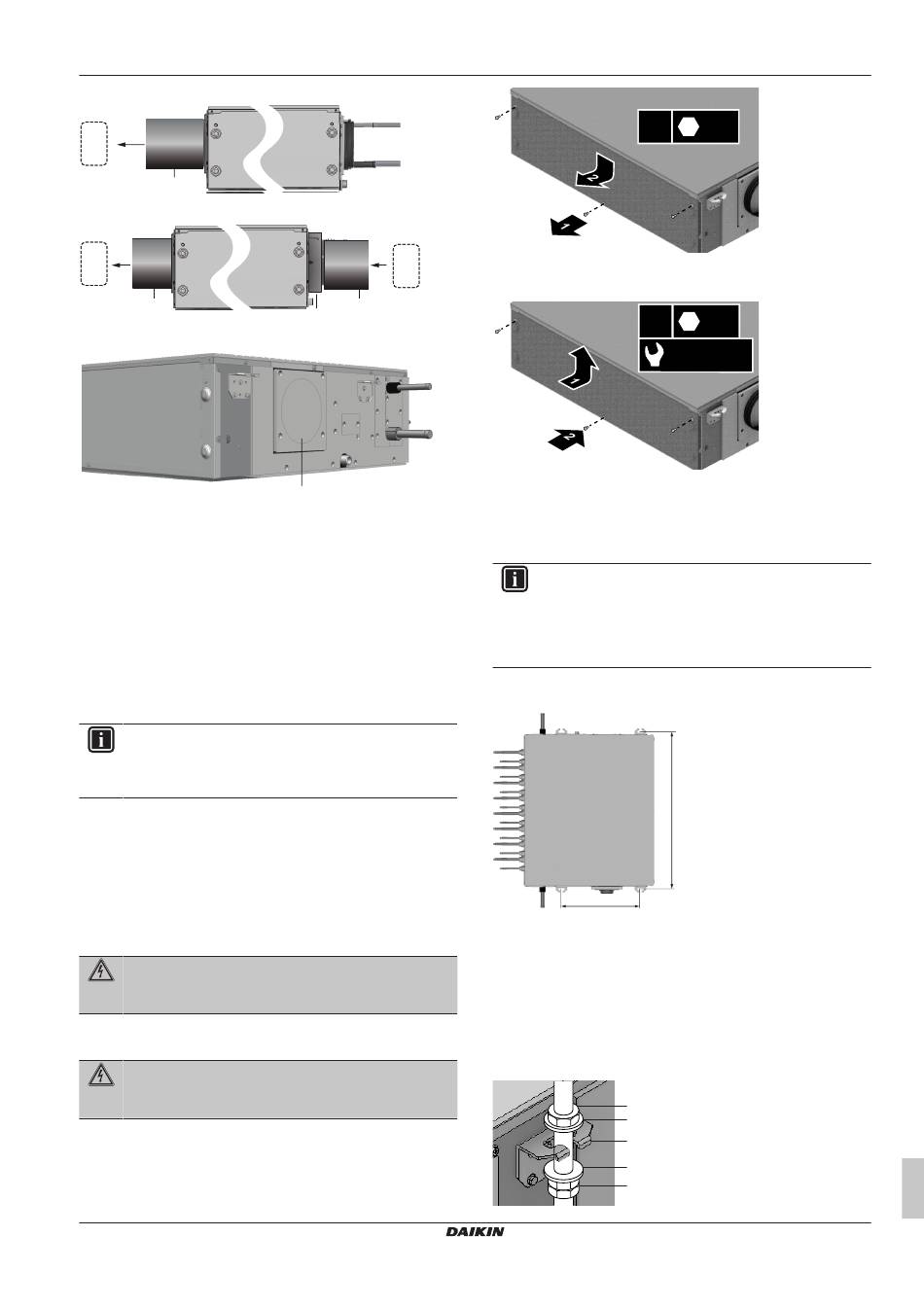

Standaard stroom. Alleen kanaal aan de luchtuitlaatzijde.
(Standaard configuratie)
A'
Standaard stroom. Kanaal aan beide zijden.
B
Omgekeerde stroom. Alleen kanaal aan de
luchtuitlaatzijde.
B'
Omgekeerde stroom. Kanaal aan beide zijden.
C
Geen afvoerventilatie geïnstalleerd.
1
Naar afvoerventilator of een andere SV-unit
2
Van een andere SV-unit
a
Kanaal (lokaal te voorzien)
b
EKBSDCK (optiekit)
c
Kanaalafsluitplaat (accessoire)
Als u de luchtstroom moet omkeren, wissel de luchtinlaat en -
uitlaatzijde
om.
Zie
"13.5.3
omwisselen" [ 4 28].
INFORMATIE
Voor sommige opties kan extra serviceruimte vereist zijn.
Raadpleeg de montagehandleiding van de gebruikte optie
vóór de installatie.
13.3
De unit openen en sluiten
13.3.1
Over openen van de unit
Mogelijke situaties waarbij de unit moet worden geopend:
▪ Bij het aansluiten van elektrische bedrading.
▪ Bij onderhoud of service van de unit.
GEVAAR: RISICO OP ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
13.3.2
De unit openen
GEVAAR: RISICO OP ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
SV1A25AJV1B+SV4~8A14AJV1B
VRV 5 veiligheidsklepunit
4P709466-1 – 2023.09
2
a
b
c
Luchtinlaat
en
-uitlaat
13 Installatie van de unit
3×
13.3.3
De unit sluiten
3×
13.4
Montage van de unit
13.4.1
De unit monteren
INFORMATIE
Optionele apparatuur. Lees ook de installatiehandleiding
van de optionele apparatuur bij de installatie hiervan.
Afhankelijk van de omstandigheden ter plaatse, kan het
gemakkelijker zijn om eerst de optionele apparatuur te
installeren.
1 Installeer 4 M8 of M10 ophangbouten in de plafondplaat. Let op
de volgende afstanden:
a
a
Afstand tussen ophangbouten (lengte): 513 mm
b
Afstand tussen ophangbouten (breedte):
630 mm (SV1~4A)
1030 mm (SV6~8A)
2 Installeer een moer, 2 ringen en een dubbele moer op elke
ophangbout. Laat voldoende plaats vrij om de unit te bewegen
tussen de moer en de dubbele moer.
3 Plaats de unit door de ophangbeugels van de unit rond de
ophangbouten, tussen de 2 ringen, te haken.
a
b
c
b
d
Montagehandleiding en gebruiksaanwijzing
SW8
SW8
≤ 3.2 N·m
b
25
