TM-RG3600-DUT / Gebruiks- en onderhoudshandleiding
Instellinginitiële
Referentie
Referentie
indicatiemarkering
indicatiemarkering
(200 mm)
Initiële afmetingen
groefdiameter "C"

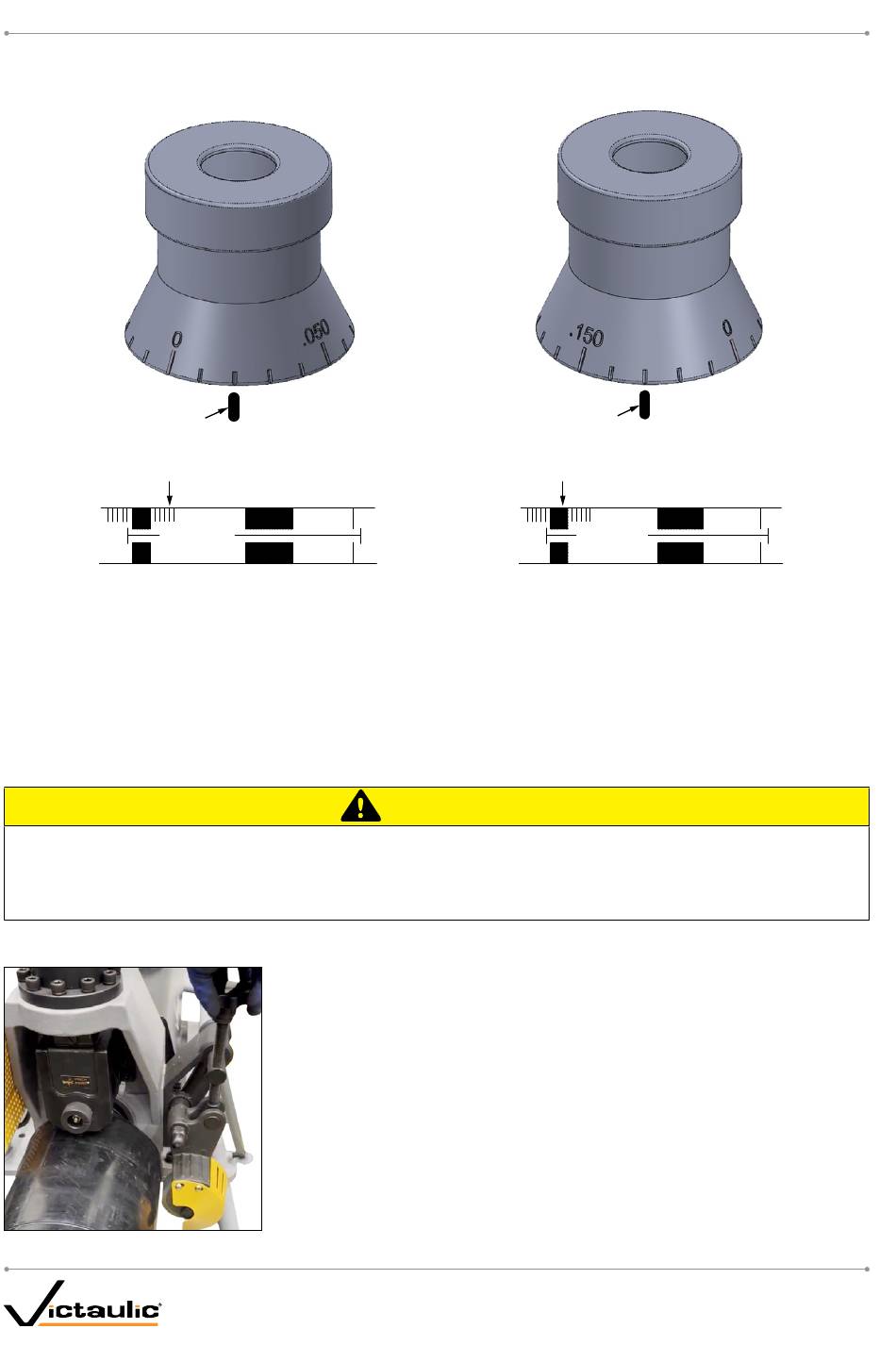

VOORBEELD: Na de initiële instelling van de dieptestop, geeft de Go/No Go-buistapemeting van Victaulic vier lijnen
buiten de groefdiameterband aan . Het "initiële" voorbeeld hierboven toont dat de groef te ondiep is . Draai de diepte-
afstelmoer vijf markeringen (4+1) linksom . Maak een groef op de nieuwe diepte-instelling en bevestig de uiteindelijke
diameter met de Go/No Go-buistape van Victaulic . De pijl moet binnen de groefdiameterband vallen, zoals getoond in
het bovenstaande voorbeeld "Eindresultaat" . Als dit niet het geval is, dient u de aanpassingsprocedure te herhalen .
• De groefdiameter "C" moet altijd conform zijn aan de Victaulic-specificaties, om een correcte voegresultaat
te verzekeren.
Niet-naleving van deze instructies kan leiden tot het losraken van de koppeling, wat ernstige verwondingen
en/of materiële schade kan veroorzaken.
AANPASSING VAN BUISSTABILISATOR
12
Instellinginitiële
dieptestop
dieptestop
8
8
(200 mm)
Initiële afmetingen
groefdiameter "C"
De buisstabilisator van de RG3400 is ontworpen om het zwaaien van korte
of lange buislengtes te voorkomen, met name voor buisafmetingen van 8 inch/
DN200 en groter . Begin met de rol van de buisstabilisator op ongeveer
3,2 mm van de buis en draai het wieltje vervolgens geleidelijk aan verder naar
binnen tot de buis zachtjes meedraait . Pas de stabilisatorroller NIET te ver naar
binnen aan, want dan duwt hij de buis naar links en uit het midden . Als de
buisstabilisator is aangepast aan een geselecteerde buismaat en wanddikte, zijn
er geen verdere aanpassingen nodig, tenzij u een buis met andere afmeting of
wanddikte gaat groeven . Buizen van dezelfde afmeting en wanddikte kunnen in
en uit het gereedschap worden geschoven zonder de stabilisator terug te trekken .
Instelling dieptestop na
Instelling dieptestop na
5-regelige aanpassing
5-regelige aanpassing
Referentie
Referentie
indicatiemarkering
indicatiemarkering
(200 mm)
Uiteindelijke afmetingen
Uiteindelijke afmetingen
groefdiameter "C" Na
groefdiameter "C" Na
aanpassing diepte
OPGELET
8
8
(200 mm)
aanpassing diepte
TM-RG3400-DUT REV_B
1/8
