TM-RG3600-DUT / Gebruiks- en onderhoudshandleiding

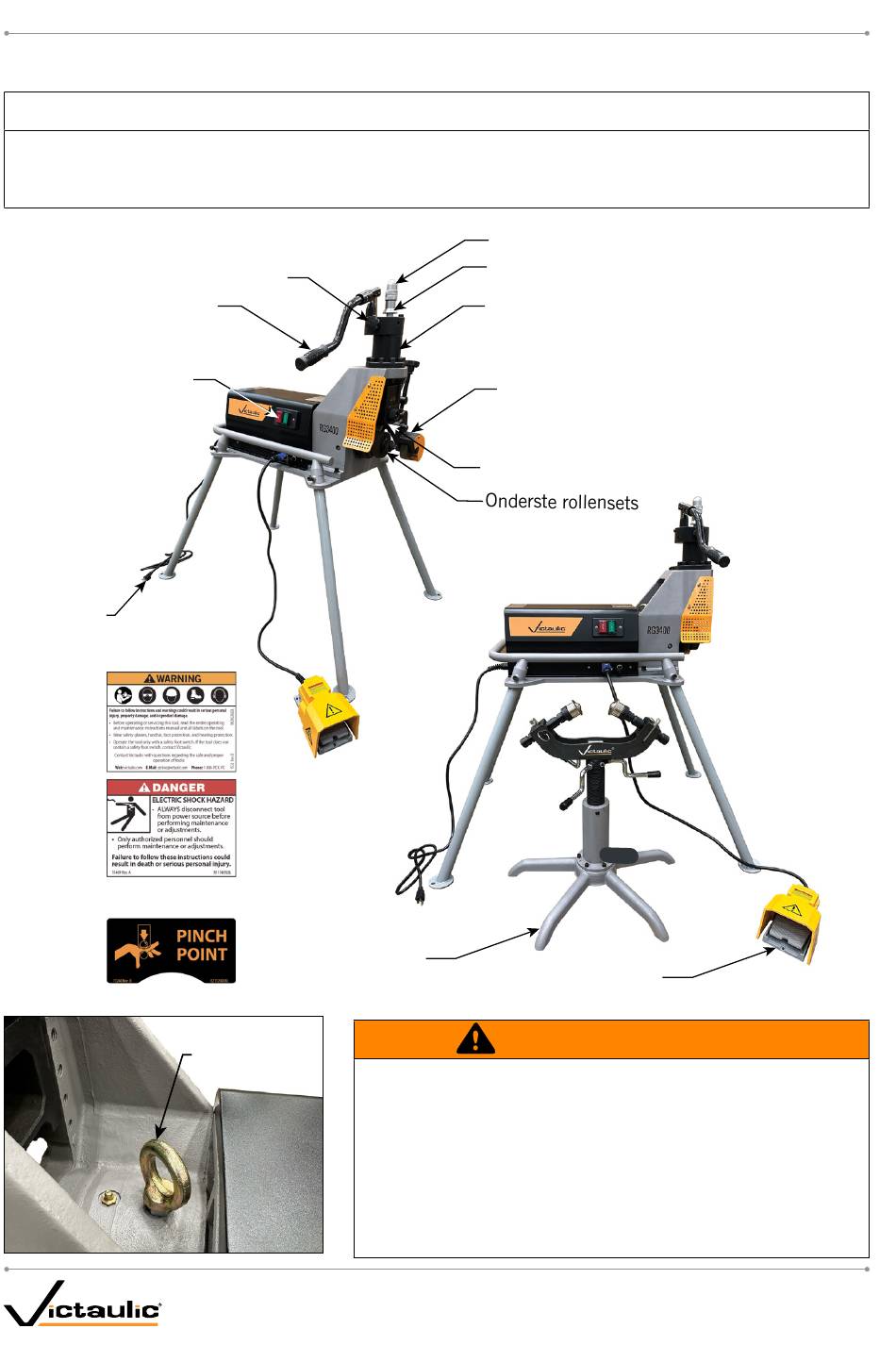

TERMINOLOGIE VAN HET GEREEDSCHAP
• De tekeningen en/of afbeeldingen in deze handleiding kunnen uitvergroot zijn ter verduidelijking.
• Het gereedschap en deze installatie- en onderhoudshandleiding bevatten handelsmerken, copyrights
en/of gepatenteerde functies die de exclusieve eigendom zijn van Victaulic.
Afsluiter van de
hydraulische pomp
Hendel van de
hydraulische pomp
Stroomschakelaar
Stroom
kabel
Veiligheidslabels op de bovenkant
van de motorbehuizing
Veiligheidslabelboven
de bovenste rol
6
OPMERKING
Buizensteun
Oogbout
voor hijsen
Borgmoer
Diepteafstelmoer
Hydraulische cilinder
Stabilisator van de pijp
Bovenste rol
Bedieningspedaal
WAARSCHUWING
• Er moet gebruik gemaakt worden van een brugkraan om het
gereedschap naar zijn beoogde positie te heffen/verplaatsen.
• Er wordt een oogbout voorzien in het middelste gedeelte van
het gereedschap, zoals getoond in de foto aan de linkerkant.
• Het draagvermogen van de brugkraan moet minstens
500 pound/277kilogram bedragen.
Het niet-naleven van deze instructies kan leiden tot ernstige
verwondingen en/of materiële schade.
TM-RG3400-DUT REV_B
