5 - I
NSTALLATIE VAN DE WIJNKLIMAATKAST

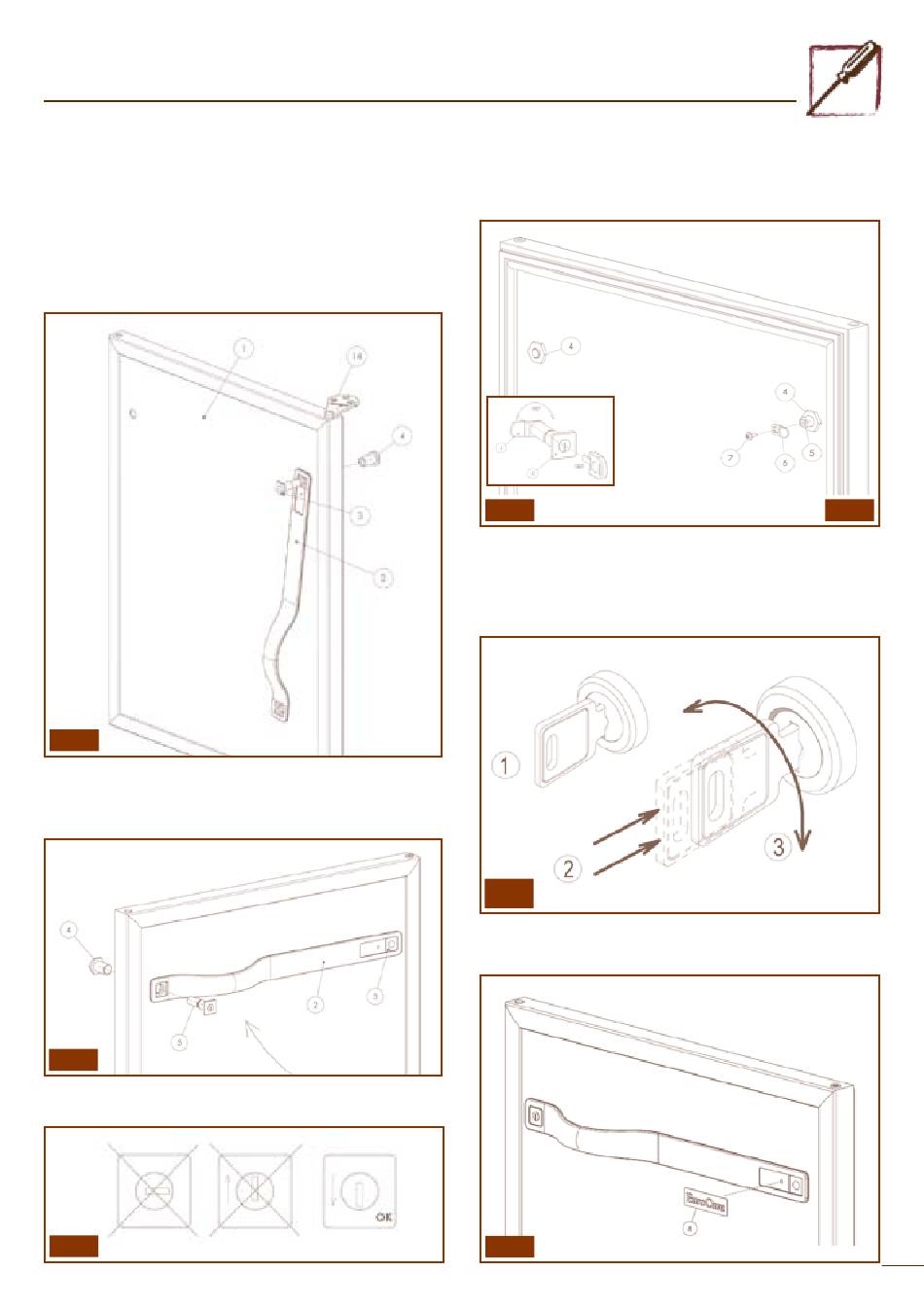

b - Montage van het handvat (massieve deur)
Het handvat wordt geleverd in de doos met accessoires aan de binnenzijde
van de wijnkast.
Om over te gaan tot de montage (voorbeeld voor een rechter deur) :
• Open de deur (1)
• Plaats het handvat (2) in verticale positie (het grijpgedeelte naar beneden
gericht), zie Tek.1
• Schroef de pen (3) vast (aan de kant van het deurscharnier (14) ) met
behulp van de plastic moer (4), zonder de pen volledig vast te draaien, zie
Tekening 1
Tek. 1
• Laat het handvat (2) om de spil draaien, en zet het handvat horizontaal
in haar definitieve positie, zie Tekening 2
• Schroef het slot (5) handmatig vast met behulp van de plastic moer (4),
zie Tek. 2
Tek. 2
• Bevestig het slot met de verticale gleuf nog altijd naar beneden gericht,
zie Tek. 3
Tek. 3
• Draai de twee plastic schroeven (4) eerst handmatig zo goed mogelijk
vast, en vervolgens met behulp van een sleutel van 28 (1/2 sleutelrotatie
maximaal)
• Bevestig de nok * (6) op het uiteinde van het slot (5) met behulp van de
schroef (7) en een schroevendraaier Torx " TX20 ", zie Tek. 4 en 5
Tek. 4
* !!! Let op de draairichting van de nok (6), zij moet altijd naar boven
draaien (ongeacht de gekozen montage als linker of rechter deur)
!!! Let op, de sleutel is om veiligheidsredenen uitgerust met " twee
handelingen " : u moet tegelijkertijd op de sleutel duwen en de sleutel
ronddraaien, zie Tek.6.
Tek. 6
• Plak het zelfklevende logo " EuroCave " (8) op, zie Tek. 7
Denk eraan de beschermingsstrook van het logo te verwijderen.
Tek. 7
Tek. 5
9
