Toeknnin van de aansluitpinnen

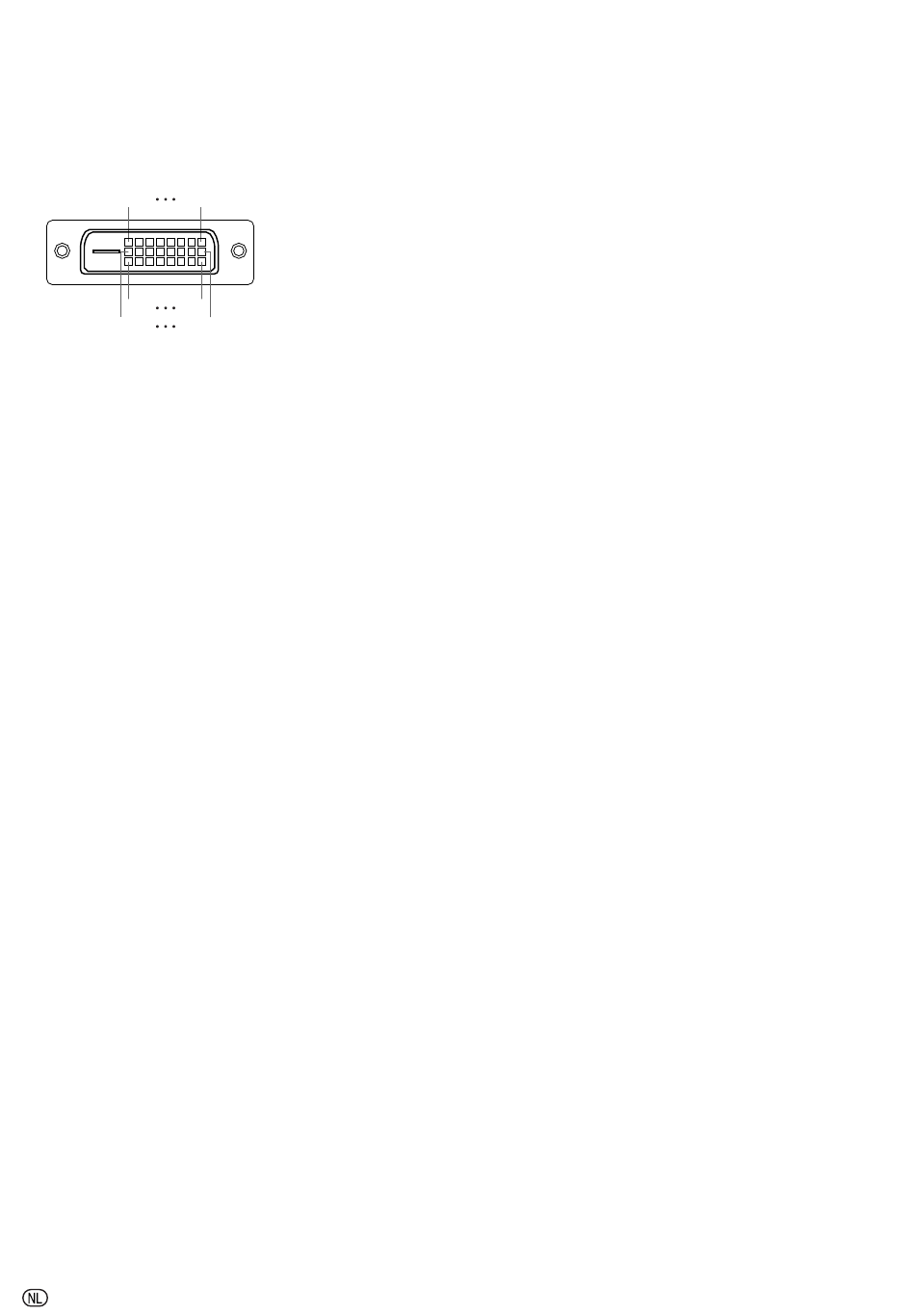

DVI-D-ingangsaansluiting
24
17
8
1
16
9
-12
Pinnr.
Signaal
1
T.M.D.S-data 2–
2
T.M.D.S-data 2+
3
T.M.D.S-data 2-afscherming
4
Niet aangesloten
5
Niet aangesloten
6
DDC-klok
7
DDC-data
8
Niet aangesloten
9
T.M.D.S-data 1–
10
T.M.D.S-data 1+
11
T.M.D.S-data 1-afscherming
12
Niet aangesloten
Pinnr.
Signaal
13
Niet aangesloten
14
+5 V voeding
15
Aarding
16
Detectie stekker onder spanning
17
T.M.D.S-data 0–
18
T.M.D.S-data 0+
19
T.M.D.S-data 0-afscherming
20
Niet aangesloten
21
Niet aangesloten
22
T.M.D.S-klokafscherming
23
T.M.D.S-klok +
24
T.M.D.S-klok –
