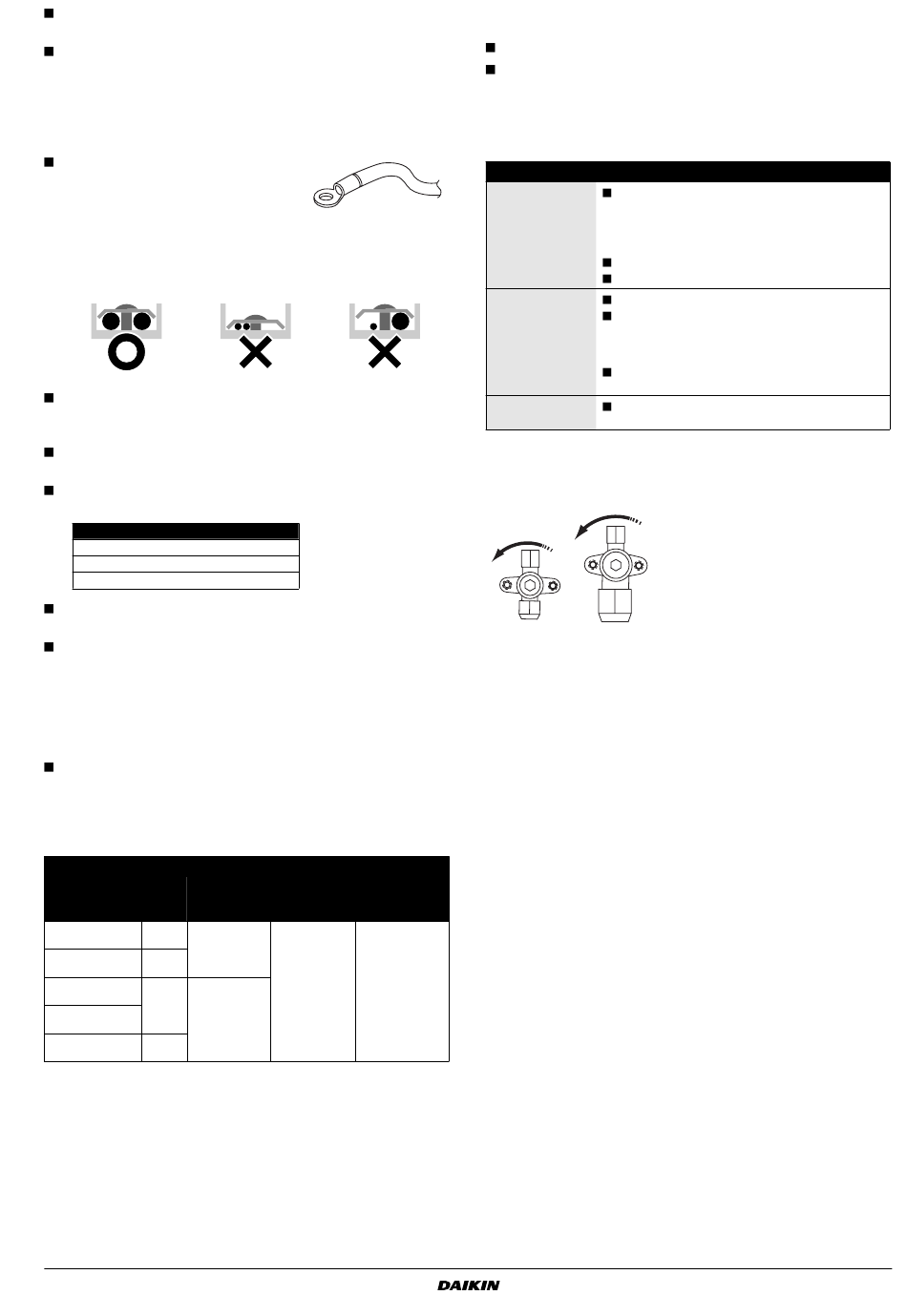

Houd u bij de aanleg aan het diagram voor elektrische
bedrading.
Plooi de kabels en bevestig het deksel goed zodat het goed
past.
Voorzorgsmaatregelen voor de bedrading van de
voeding en tussen de units
Gebruik een ronde klem voor aan-
sluiting op het klemmenbord van de
voeding. Als dit echt niet mogelijk
is, let dan op de volgende punten.
-
Sluit geen draden van een verschillende gauge aan op
dezelfde voedingsklem. (Losse draden kunnen oververhitting
veroorzaken.)
-
Sluit draden met eenzelfde gauge als volgt aan.
Draai de klemschroeven vast met de goede schroevendraaier.
Een te kleine schroevendraaier kan de schroefkop beschadigen
zodat u de schroef niet meer goed kunt vastdraaien.
Wanneer u de klemschroeven te vast aanschroeft, kunt u de
schroeven beschadigen.
Zie de onderstaande tabel voor het aanhaalkoppel van de
klemschroeven.
Aanhaalkoppel (N•m)
M4
(X1M)
M5
(X1M)
M5
(EARTH)
Zie de installatiehandleiding bij de binnenunit voor de bedrading
van binnenunits, etc.
Monteer
een
aardlekschakelaar
voedingsleiding.
(Raadpleeg afbeelding 7)
Aardlekschakelaar
1
Zekering
2
Afstandsbediening
3
Gebruik bij de bedrading de voorgeschreven kabels, voer de
aansluitingen volledig uit, en bevestig de kabels zodanig dat ze
niet aan de klemmen trekken.
Specificaties van standaardbedradingscomponenten
Power supply
Lokale
Type
zekering Draadtype
REQ71B7V3B
32 A
H05VV-U3G
REQ100B7V3B
40 A
REQ71B7W1B
16 A
REQ100B7W1B
H05VV-U5G
REQ125B7W1B
20 A
(1) Alleen voor beveiligde leidingen. H07RN-F gebruiken als geen beveiligde
leidingen worden gebruikt.
REQ71+100B7V3B + REQ71~125B7W1B
Split-systeem airconditioners
4PW19495-1B
1,2~1,8
2,0~3,0
3,0~4,0
en
zekering
op
Draadtype
van bedrading
(1)
Diameter
tussen de units
De draaddikte
moet overeen-
stemmen met
de van toepas-
H05VV-U4G2,5
sing zijnde
plaatselijke en
nationale
voorschriften.
U
ITVOEREN VAN EEN TEST
Open de afsluiters aan de vloeistof- en gaszijde volledig.
Zie voor de testprocedure de installatiehandleiding van de
binnenunit.
Controles voor de ingebruikname
Te controleren punten
Elektrische
bedrading
Bedrading tussen
units
Aardingsdraad
Koelleiding
Extra koelmiddel
Uitvoeren van een test
1
Zorg dat de vloeistof- en gasafsluitkleppen open staan.
B
A
Sluit het voorpaneel vóór gebruik, anders loopt u risico op een
de
elektrische schok.
-
Nadat u met een vacuümpomp de lucht hebt verwijderd, zal
de koelmiddeldruk misschien niet stijgen, zelfs als de
afsluitklep is geopend.
Dit valt te verklaren door het feit dat de koelmiddelleiding van
de binnenunit binnenin gesloten is met elektrische kleppen.
Dit veroorzaakt geen problemen bij de werking.
2
Zet de unit op koelen en druk op de bedrijfschakelaar.
3
Druk op de inspectie/testschakelaar op de afstandsbediening
om het toestel in de testmodus te schakelen.
4
Luister of u de compressor tijdens de test hoort starten en
stoppen. Als de compressor start en stopt, moet u het toestel
onmiddellijk met de afstandsbediening stilleggen en het
koelmiddelniveau e.d. controleren. Dit kan wijzen op een storing.
5
Bij de eerste proefwerking van de unit worden de kleppen
gecontroleerd of ze niet gesloten zijn. Daarom start de unit
gedurende 2-3 minuten op in de koelmodus (zelfs als de
afstandsbediening op verwarmen staat), waarna ze automatisch
op verwarmen overschakelt. De afstandsbediening geeft altijd
verwarmen aan.
Stemt de bedrading overeen met het bedradings-
schema?
Controleer of u geen bedrading bent vergeten en
of er geen ontbrekende of omgekeerde fasen
voorkomen.
Is de unit goed geaard?
Zijn de schroeven van de bedrading los?
Klopt de maat van de leidingen?
Is het isolatiemateriaal voor de leiding goed
bevestigd?
Zijn zowel de vloeistof- als de gasleidingen
geïsoleerd?
Staan de afsluitkleppen aan de vloeistof- en de
gaszijde open?
Hebt u de extra hoeveelheid koelmiddel en de
lengte van de koelmiddelleiding opgeschreven?
Open-richting
A
Vloeistofzijde
B
Gaszijde
Verwijder het deksel en draai zo
ver mogelijk linksom met een
zeskantsleutel
