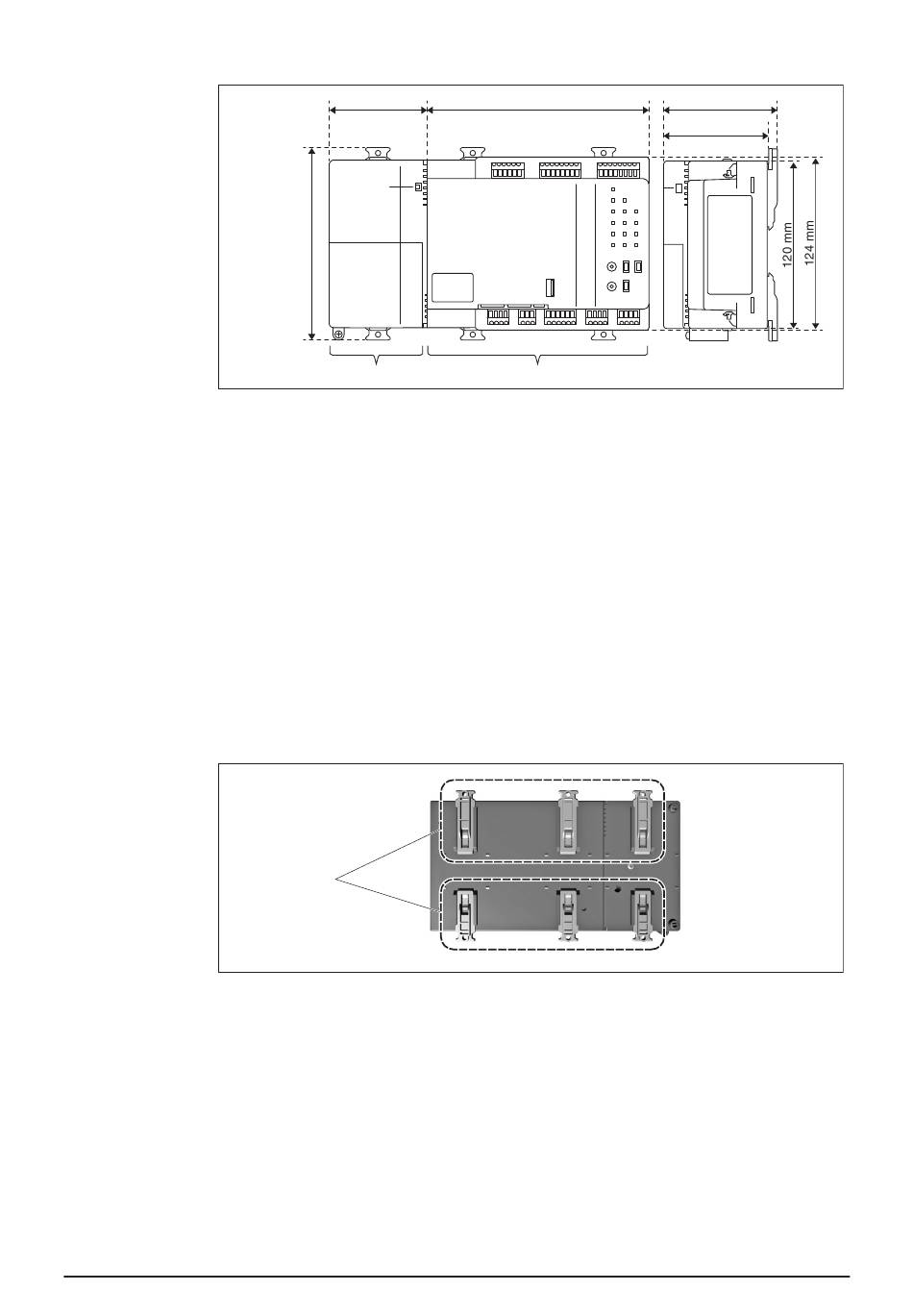

Buitenafmetingen begrijpen
138 mm
(Wanneer de
DIN-railver-
grendeling
"gesloten" is)
146 mm
(Wanneer de
DIN-railver-
grendeling
"open" is)
A
B
1.3
Aansluitingen en schakelaars begrijpen
Begrijp de plaatsing van de aansluitingen en plan hoe u de kabels leidt en in welke volg-
orde u de draden aansluit om de installatieprocedure te vereenvoudigen.
Raadpleeg "3. Elektrische bedrading" voor details over de aansluiting, zoals het kabel-
type en de klemafmetingen.
1.3.1
Achterzijde
Op de achterzijde van de behuizing van de DGE601A51/DGE602A51 is er een DIN-rail-
vergrendeling voor gebruik bij installatie op een DIN-rail.
<Achterzijde>
A
Nederlands
70 mm
A
Elektrische voeding van de unit
Hoofdunit
A
DIN-railvergrendeling
Installatiehandleiding 3P581074-1D
DGE601A51/DGE602A51
160 mm
B
81,2 mm
74 mm
