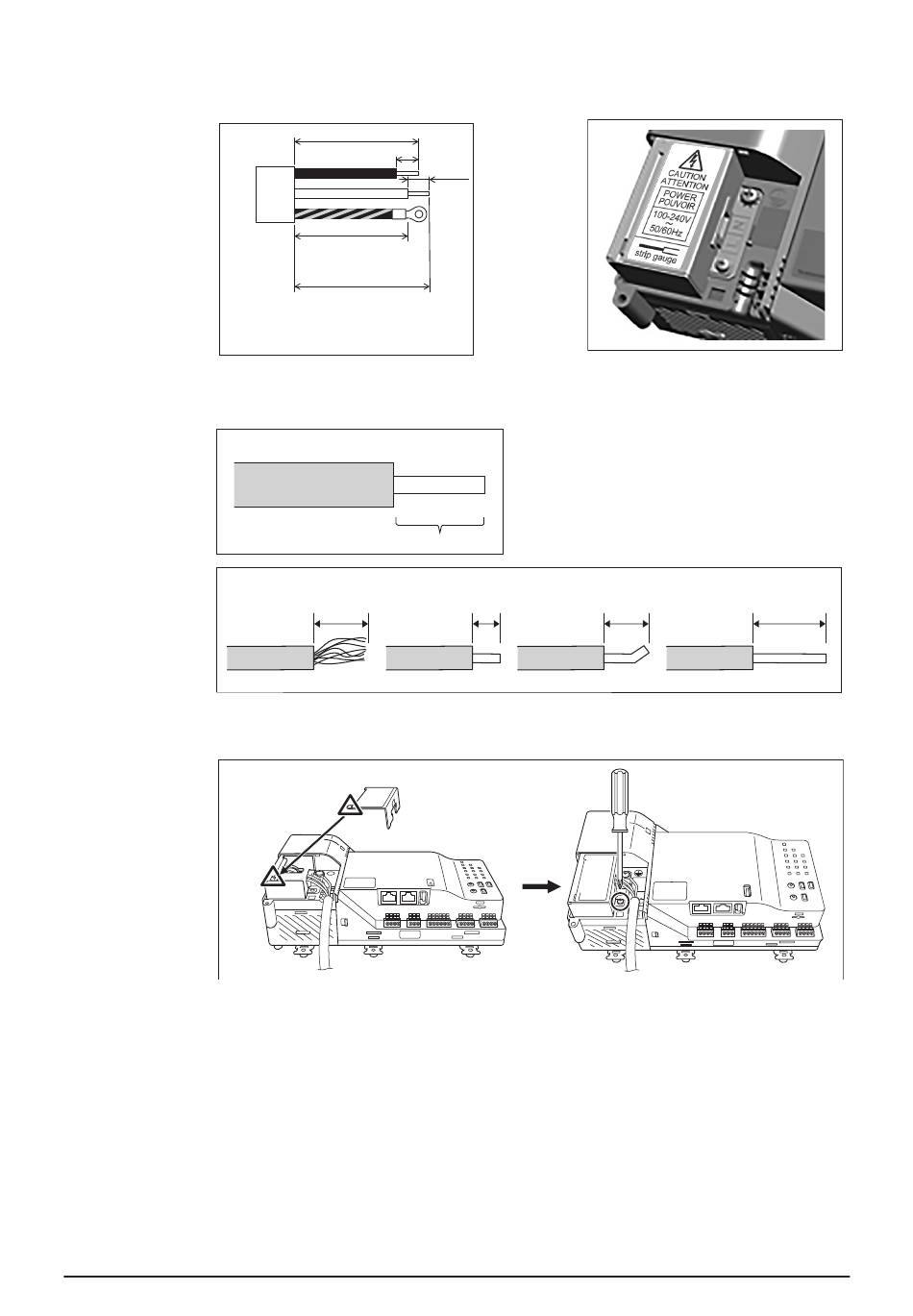

Trek de afscherming en de coating van de voedingsdraad weg volgens de hieronder getoonde
afmetingen. U kunt ook op de afdekking van het klemmenblok kijken voor deze afmetingen.
<Voedingsdraad (afscherming, coating)>
* Gebruik alleen de meegeleverde ronde krimp-
klem (2-M4) voor het uiteinde van de aar-
dingsdraad (kan ter plaatse voorzien worden)
Let er bij het afbladderen op dat u geen krassen maakt op de afwerking van het blootlig-
gende deel van de kabel.
Goed voorbeeld
Slecht voorbeeld
(4) Terwijl u het lipje in het gedeelte gemarkeerd met een driehoek induwt, bevestigt u de
Nederlands
L: 45 mm
10 mm
L
N
E
E: 40 mm
Ronde krimpklem
(2-M4)
N: 50 mm
Uitgesneden
afdekking van het klemmenblok en zet u deze vast met de schroef.
Installatiehandleiding 3P581074-1D
DGE601A51/DGE602A51
<Afdekking klemmenblok>
10 mm
10 mm
Te kort
Gebogen
Te lang
33
