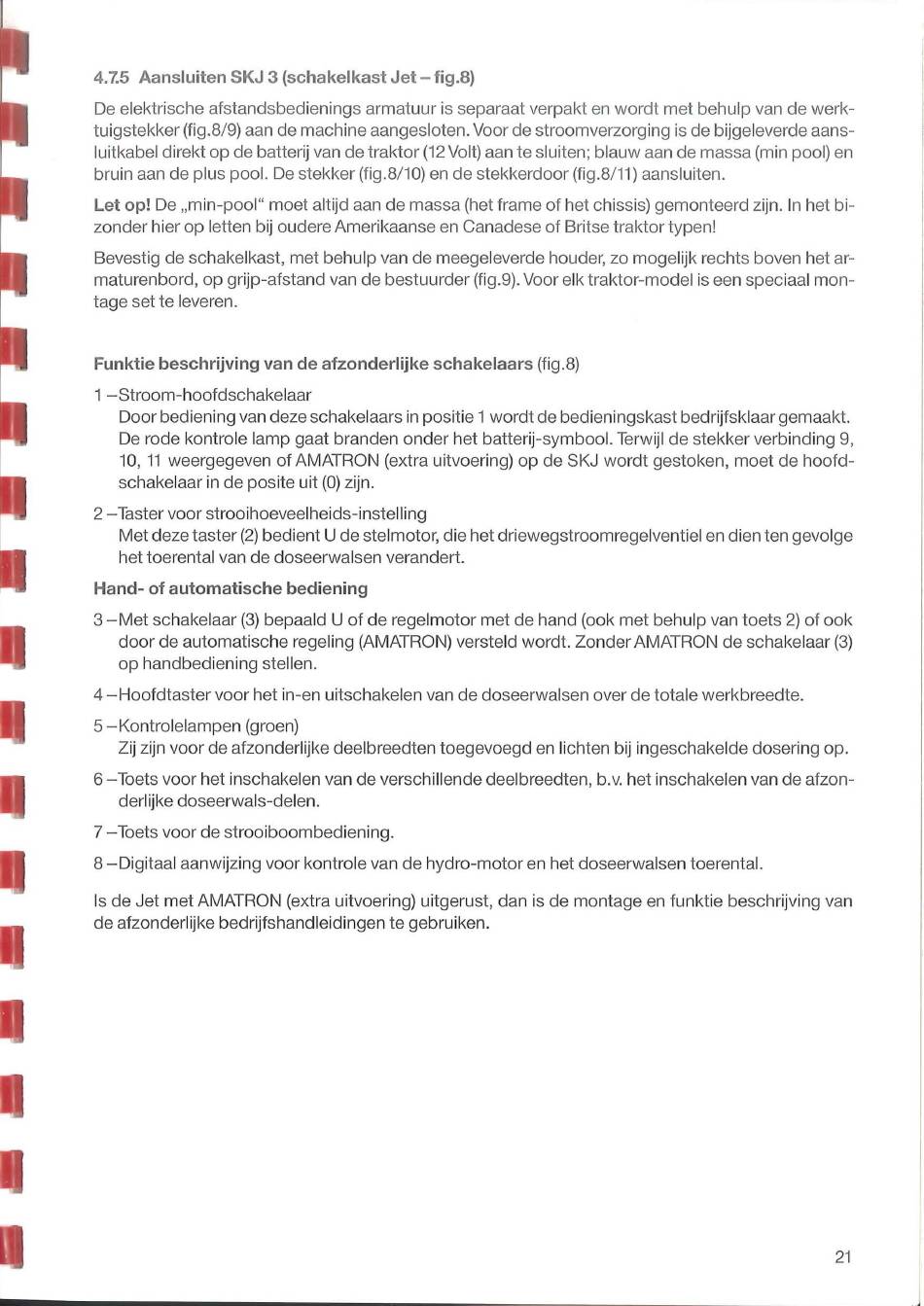

4. 7.5 Aansluiten
SKJ
3 (schakelkast Jet
-
fig.8)
De elektrische afstandsbedien ings armatuur
is
separaat verpakt en wordt met behu lp
van
de
werk-
tu igstekker
(fig.8/9)
aan
de machine
aangesloten. Voor de stroomverzorging
is
de b ijgeleverde
aans-
luitkabel
direkt
op
de
batterij
van
de
traktor (12 Volt)
aan te sluiten
;
b lauw aan de massa
(min
poo
l)
en
bruin
aan
de plus pool.
De
stekker (fig
.8/10)
en de stekkerdoor
(fig.8/11)
aansluiten.
Let
op!
De "min-pool" moet altijd aan de massa
(het
frame of het
ch issis) gemonteerd zijn.
In het
bi-
zonder
hier op letten
bij oudere
Amerikaanse
en Canadese of
Britse
traktor typen!
Bevestig
de
schakelkast,
met behulp
van de
meegeleverde
houder, zo
mogelijk rechts boven het
ar-
maturenbord, op grijp-afstand van de
bestuurder
(fig
.9).
Voor
elk
traktor-model is een speciaal
mon-
tage set te leveren.
Funktie beschrijving van de afzonderlijke schakelaars
(fig.8)
1
-
Stroom-hoofdschakelaar
Door bedien ing van deze schakelaars in positie 1 wordt de bedieningskast bedrijfsklaar gemaakt.
De rode kontrole lamp gaat branden onder het
batterij-symbool.
Terwijl de stekker verbinding 9,
10, 11 weergegeven of AMATRON (extra uitvoering) op de SKJ wordt gestoken, moet de hoofd
-
schakelaar
in
de posite
uit
(0) zijn
.
2
-
Taster voor strooihoeveelheids-instelling
Met deze taster (2) bed ient U de stel motor, die het driewegstroom regelventiel
en
dien ten gevolge
het toerental van de doseerwalsen verandert.
Hand- of automatische bediening
3
-Met
schakelaar
(3)
bepaald
U
of de rege lmotor met de hand (ook met behulp van toets 2) of ook
door de automatische rege ling (AMATRON) versteld wordt.
Zonder
AMATRON de schakelaar (3)
op handbed iening stellen.
4-Hoofdtaster voor het in-en uitschakelen van de doseerwalsen over de totale
werkbreedte.
5
-
Kontrolelampen (groen)
Zij
zijn voor de afzonderlijke deelbreedten toegevoegd en lichten bij ingeschakelde dosering op.
6
-
Toets voor het inschakelen van de verschi llende deelbreedten, b.v. het inschakelen van de
afzon-
derlijke
doseerwals-
delen.
7
-
Toets voor de strooiboombediening
.
8
-
Digitaal
aanwijzing voor kontrole van de hydro-motor en het doseerwalsen toerental.
Is de Jet met AMATRON (extra uitvoering) uitgerust, dan is de montage en funktie beschrijving van
de afzonderlijke bedrijfshand leidingen te gebruiken.
21
