6.

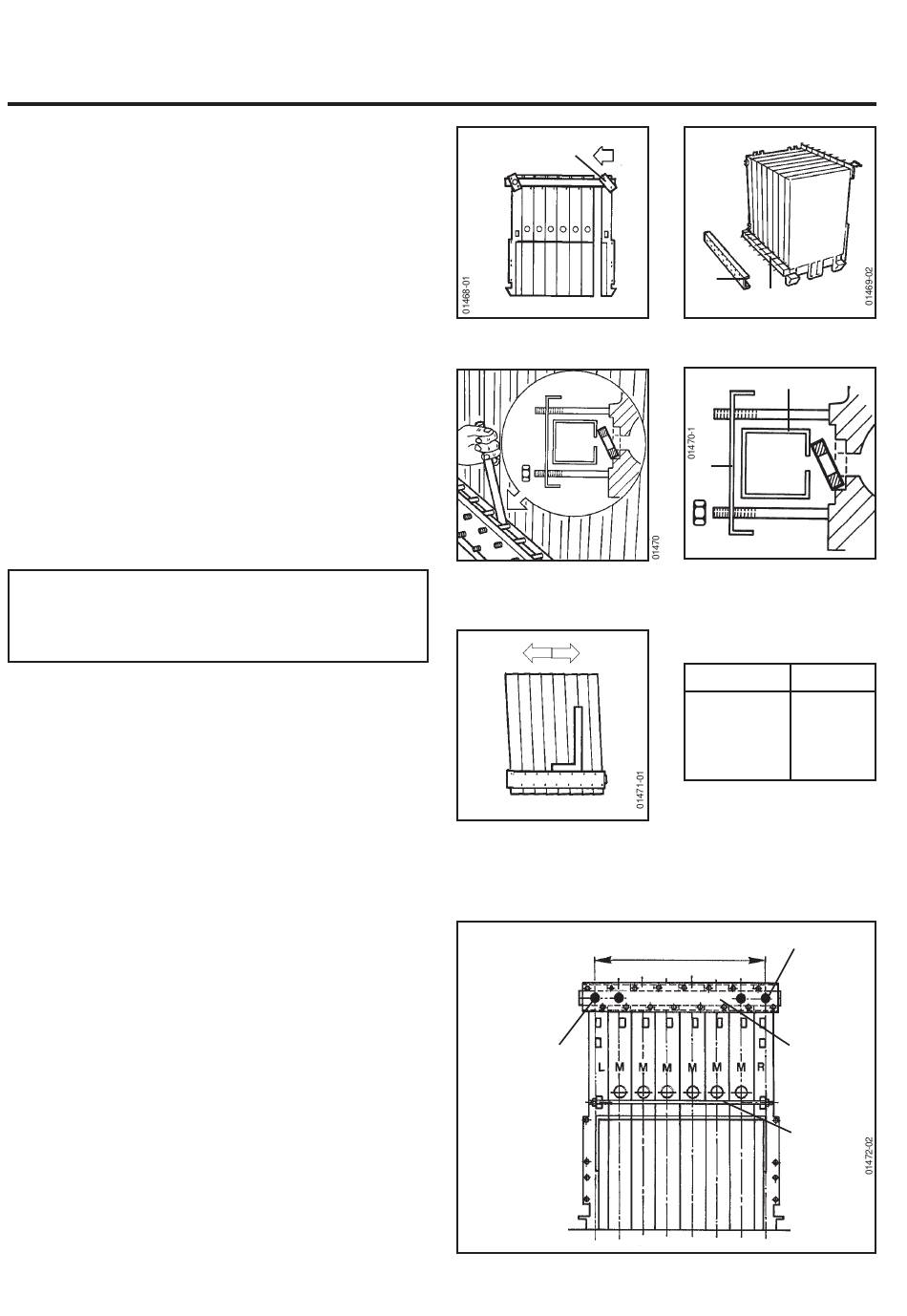

Let op: Oefen constant druk uit op het uiterste element in de
richting van de pijl (fig. 8) en draai de montageplaat "A"
enigszins los, waardoor het laatste element dichterbij komt
en het geheel vastgedraaid kan worden.
Zet de 3 trekstangen (T) op hun plaats en stel de afstandsmaat
B aan de voor- en achterzijde af (Tabel en Fig. 13).
Monteer de achterste collector (E) (Fig. 9). Met de op de
collector gelaste centreerpen kan deze laatste nauwkeurig
geplaatst worden ten opzichte van zijn klemplaat (F).
Zet de klemplaat op zijn plaats met slechts 2 moeren aan
ieder uiteinde.
PLAATSING VAN DE PAKKINGEN
Duw de retourcollector 15 tot 20 mm van het gietijzeren
lichaam met behulp van een hefboom (beitel -
schroevendraaier). Plaats de pakkingen schuin, met de
onderzijde in de zitting en de bovenzijde tegen de collector
(Fig. 10 en 11).
LET OP: Om de EPDM-pakkingen niet te
beschadigen, geen lijm of mineraal vet gebruiken.
Alleen de meegeleverde vaseline mag in contact
met de pakking komen.
Plaats de ringetjes en moeren en plaats de collector terug
tegen de pakking, zonder te klemmen.
LET OP hoe de trekstangen (T) zich gedragen en
verwijder de montageplaten "A" van de aanvoercollector en
zet de klemplaat (G) op zijn plaats (G) (Fig. 13).
Ga voor de retourcollector op dezelfde wijze te werk voor het
plaatsen van de pakkingen (Fig. 10 en 11).
Het verwarmingslichaam is geassembleerd, maar nog niet
vastgeklemd, u kunt het lichaam "bewegen" door hier zijwaarts
tegen aan te duwen, zodat de speling goed verdeeld wordt
(Fig. 12).
Controleer voor de laatste maal:
a) De maat B bij de trekstangen
b) De plaatsing van de collectoren (centreerpen op de
verzamelleiding)
c) Of de retourcollector loodrecht op de elementen staat
(Fig. 12).
Draai alle moeren van de collectoren op gelijke wijze vast.
Installeer de aftapkraan in de aansluiting 1/2" van de
retourcollector.
Réf. : CH - 1074 - A - 1
A
Fig. 8
Fig. 10
Fig. 12
H
Fig. 13
24
F
E
Fig. 9
E
F
Fig. 11
ELEMENTEN
MAAT B
4
243
5
324
6
405
7
486
8
567
H
B
G
T
