6.

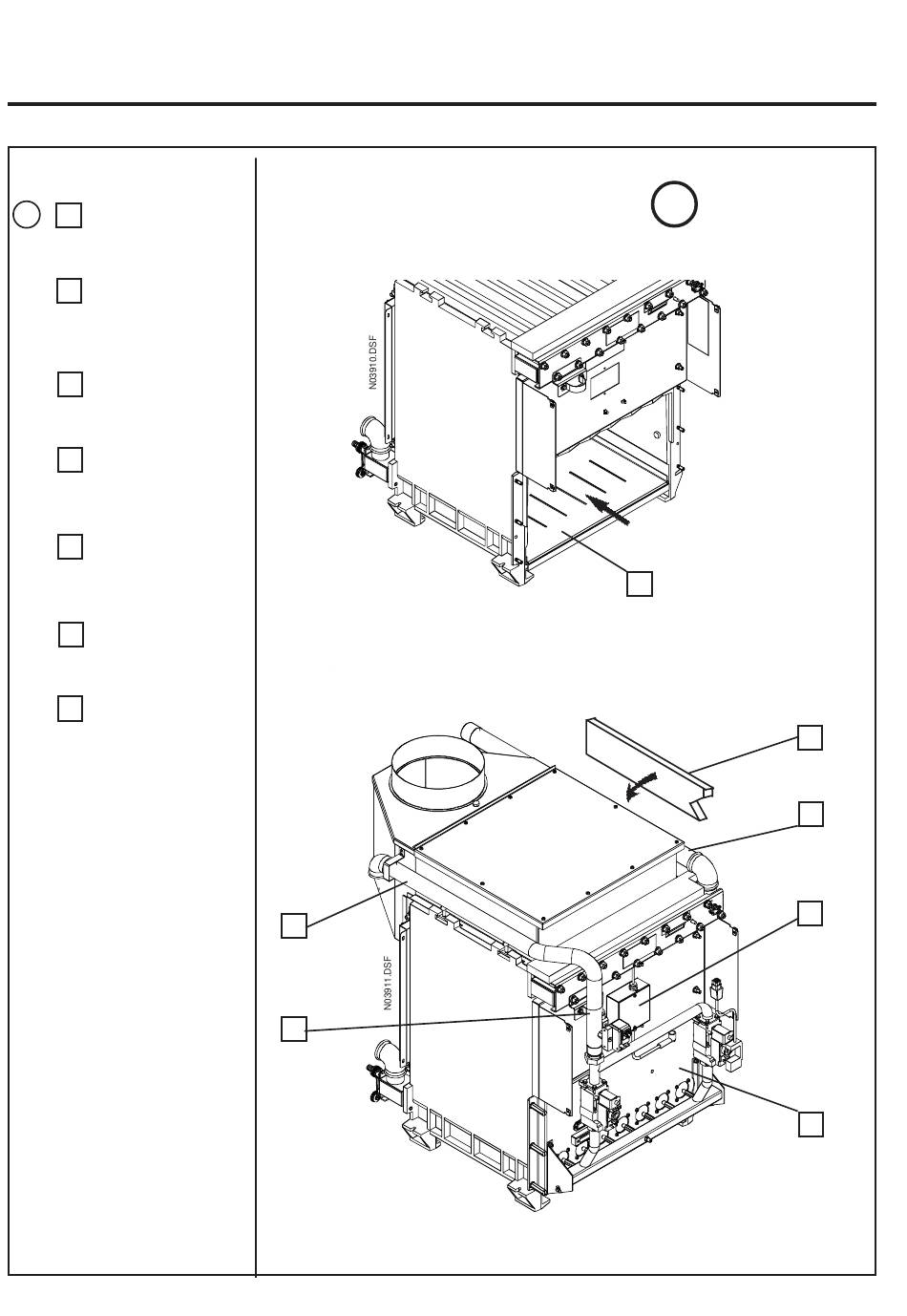

6 . 3 Montage branderset
9
A
Schuif de bodemplaat
op de spieën van de
elementen rechts en links
B
De ontstekingstrafo
is op de binnenzijde
bevestigd met 2
zelfborende schroeven M5
C
Monteer de gastraat
met 6 lange moeren en
ringetjes
D
Monteer de
gastoevoerleiding met
pakking en moer op de
gasset
E
Bevestig de
gastoevoerleiding met
beugel op de binnenzijde
(2 schroeven en moeren)
F
Monteer de
watermanchet op de
uitlaatbocht
G
Plaats de warmte-
isolatie rond de
trekonderbreker
Réf. : CH - 1074 - A - 1
D
E
26
9
A
G
B
F
C
